STM32
OV7670 二值化显示分屏
2019-08-14 17:12
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
STM32/STM8
3519
49
922
OV7670彩 {MOD}显示时,一切正常,但是灰度化再二值化之后就发生了分屏现象,怎么破?
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
49条回答
zcxlyf
1楼-- · 2019-08-14 18:54

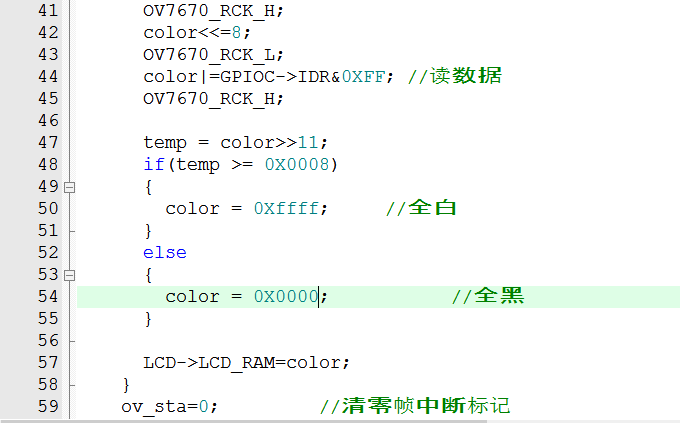

兄弟,在原代码里加上两句不就行了?
代码
加载中...
Zerxoi
2楼-- · 2019-08-14 23:43
这是我试过了的好用的代码,在原子的基础上简化了一下,真的很感谢大家,同时也希望能帮到没有成功的人。
加载中...
Zerxoi
3楼-- · 2019-08-15 04:53
精彩回答 2 元偷偷看……
加载中...
Zerxoi
4楼-- · 2019-08-15 08:33
屏幕左侧显示异常,屏幕右侧发生了分屏
@正点原子
加载中...
简单,是种爱
5楼-- · 2019-08-15 13:44
源码能提供一下么?
加载中...
Zerxoi
6楼-- · 2019-08-15 16:06
void YUYV_Refresh(void)
{
u32 j;
u16 color;
if(ov_sta==2)
{
LCD_Scan_Dir(U2D_L2R); //从上到下,从左到右
LCD_SetCursor(0x00,0x0000); //设置光标位置
LCD_WriteRAM_Prepare(); //开始写入GRAM
OV7670_CS=0;
OV7670_RRST=0; //开始复位读指针
OV7670_RCK=0;
OV7670_RCK=1;
OV7670_RCK=0;
OV7670_RRST=1; //复位读指针结束
OV7670_RCK=1;
for(j=0;j<76800;j++)
{
GPIOB->CRL=0X88888888;
OV7670_RCK=0;
OV7670_RCK=1;
color=OV7670_DATA; //读数据
OV7670_RCK=0;
OV7670_RCK=1;
OV7670_DATA; //读数据
GPIOB->CRL=0X33333333;
color>>=5;
if(color>0x03)
color=0xffff;//白 {MOD}
else
color=0x0000;//黑 {MOD}
LCD_WR_DATA(color);
}
OV7670_CS=1;
OV7670_RCK=0;
OV7670_RCK=1;
EXTI->PR=1<<15; //清除LINE8上的中断标志位
ov_sta=0; //开始下一次采集
ov_frame++;
LCD_Scan_Dir(DFT_SCAN_DIR); //恢复默认扫描方向
}
}
加载中...
