OV7670 输出图像显示不正常

2019-08-14 17:58发布

站内问答 / STM32/STM8

3237 4

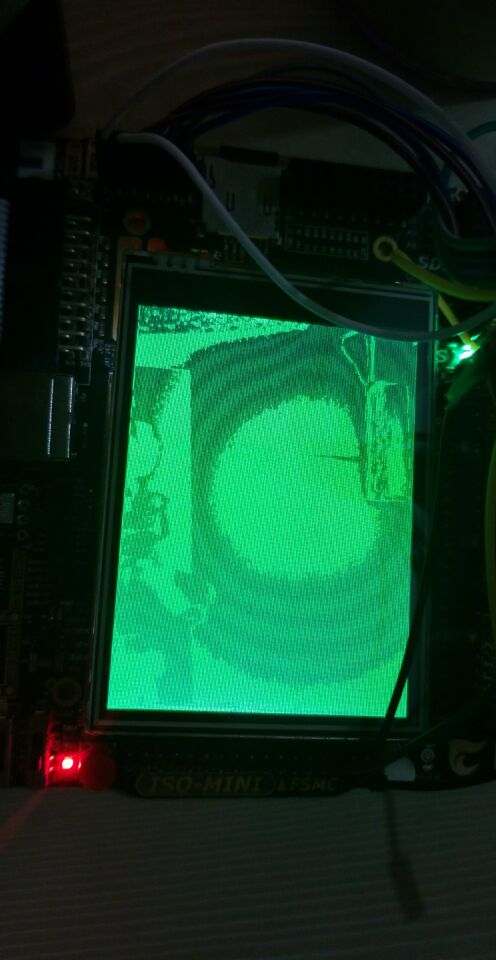

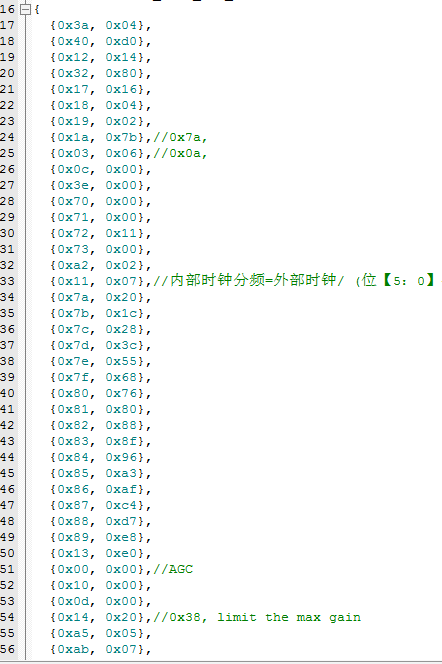

如图我配置OV7670输出黑白图像，，，图像的右上角是一个空调，，但是颜 {MOD}整体偏绿 {MOD}，，，如果输出正常的图像，，颜 {MOD}也是不对的，，但是不是纯粹的红 {MOD}和蓝 {MOD}反了，，有哪位调试过摄像头的遇到这类问题的希望能指教下！！！部分配置表如下：



友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2019-08-14 22:40

我买的骑飞的OV7670模块，他的数据口从D0到D9 一共10个，我已开始接D0-D7，后面发现数据口是D2-D9才是正确的，然后查看野火的OV7725摄像头的原理图，发现的确8位数据口的接法就是不接D0和D1的。正确接法接上以后，图像基本正常了，然后又调了帧率，基本达到比较理想的效果。

简单，是种爱

2楼-- · 2019-08-15 03:01

我也正在调，有很多问题

3楼-- · 2019-08-15 06:25

简单，是种爱发表于 2017-8-3 10:45
我也正在调，有很多问题

请问你的调好了吗

简单，是种爱

4楼-- · 2019-08-15 08:44
