这个简单电路逻辑怎么用HDL描述？

2019-03-25 08:00发布

站内问答 / FPGA
7651 3 1127

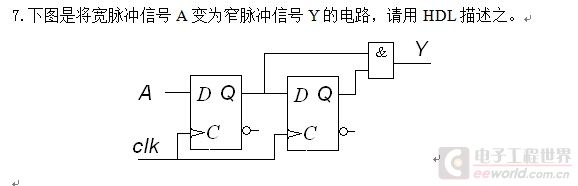

我不是学这个方面的，对这个不懂，无奈为了凑学分选了这门课，报告中有这么一道题目，请各位帮帮忙！
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
仙猫
1楼-- · 2019-03-25 14:02
< / process(CLK)
begin
   if (rising_edge(CLK)) then
      Q1 <= A;
      Q2 <= Q1;
   end if;
end process;

Y <= Q1 and Q2;

BTW，应该没有人是专门学这方面的。
面纱如雾
2楼-- · 2019-03-25 16:19
仙猫 发表于 2014-8-20 23:31
process(CLK)
begin
   if (rising_edge(CLK)) then

再次感谢仙猫大神的帮忙！
deweyled
3楼-- · 2019-03-25 20:30
话说是怎么实现从宽脉冲变到窄脉冲的呢？
