模仿正点原子的调试不成功

2019-08-14 19:24发布

首先,我想确认下,只有回车,或者换行才会产生0X0D,0X0A,是吗,其他的字符都不行,对吧?

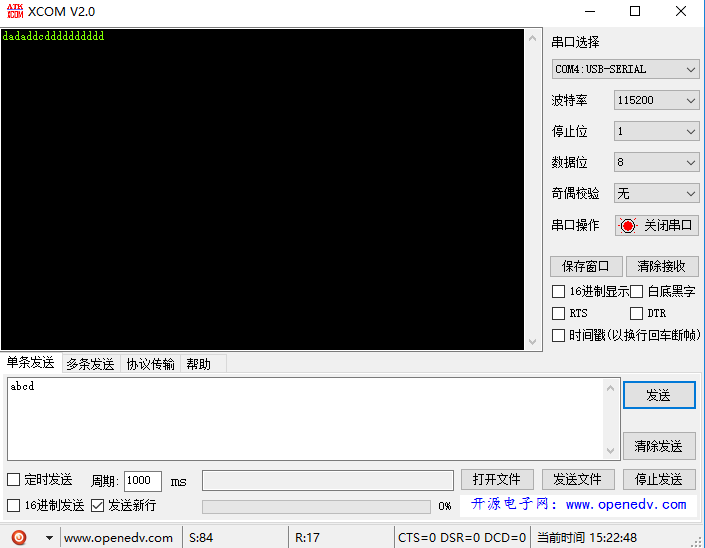

QQ截图20170802152254.png 这张图是我一直发下面那几个字符得到的结果,而且感觉我一次发许多字符过去,就能收到1个或者2个。
我是调试成收到什么返回什么,写成功后了,在中断函数再继续写原子哥的那个程序,所以感觉问题多半再中断服务函数里。
还有,感觉自己上了32,东西别多了,感觉自己一点都不会调试,你们能不能分享一下你们调试学习的方法和这道题拿到的思路。

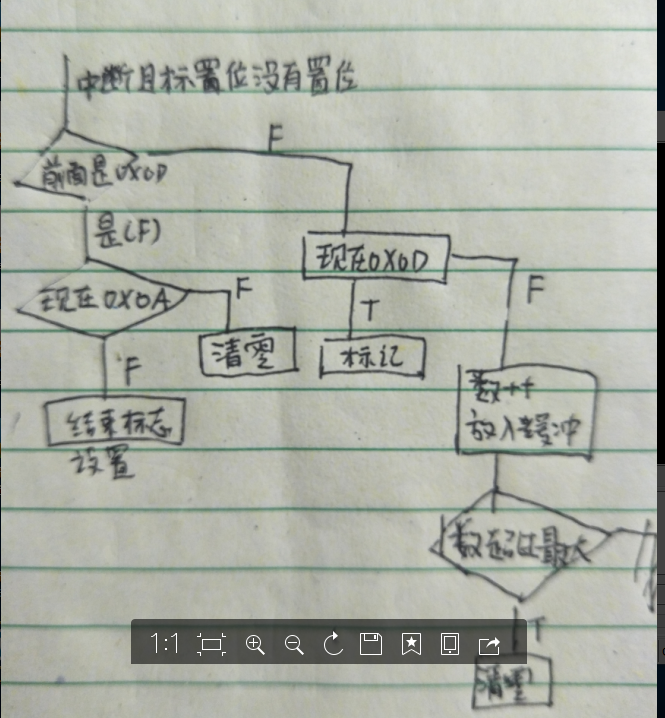

我写中断服务函数前,画了个图。。。

代码如下:
#include "stm32f10x.h"
#include "USART.H"

int main()
{
        unsigned char i, j;
        My_UART_Init();
        while(1)
        {
                if(USART_State & (1 << 15))
                {
                        for(i = 0, j = (USART_State & 0x3fff); i < j; i++)
                        {
                                USART_SendData(USART1, USART1_Buf);
                        }
                        USART_State = 0x00;
                }
        }
}



#include "USART.H"
#include "stm32f10x.h"


unsigned short int USART_State = 0;
unsigned char USART1_Buf[USART1_Buf_MAX_SIZE];

void My_UART_Init()
{
        GPIO_InitTypeDef GPIO_InitStructure;
        USART_InitTypeDef USART_InitStructure;
        NVIC_InitTypeDef NVIC_InitStructure;

        RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
        RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);

        GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
        GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
        GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
        GPIO_Init(GPIOA, &GPIO_InitStructure);
        GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
        GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
        GPIO_Init(GPIOA, &GPIO_InitStructure);


        USART_InitStructure.USART_BaudRate = 115200;
        USART_InitStructure.USART_WordLength = USART_WordLength_8b;
        USART_InitStructure.USART_StopBits = USART_StopBits_1;
        USART_InitStructure.USART_Parity = USART_Parity_No;
        USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; //£&#191;£&#191;£&#191;£&#191;
        USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
        USART_Init(USART1, &USART_InitStructure);

        NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
        NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
        NVIC_InitStructure.        NVIC_IRQChannelPreemptionPriority = 3;
        NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;
        NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
        NVIC_Init(&NVIC_InitStructure);
        USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
}

void USART1_IRQHandler()
{
        unsigned char dat;
        if(USART_GetFlagStatus(USART1, USART_FLAG_RXNE))
        {
                dat = USART_ReceiveData(USART1);
                //                USART_SendData(USART1, dat);
                if((USART_State & 0x8000) == 0)
                {
                        if(USART_State & (1 << 14))
                        {
                                if(dat == 0x0a)
                                {
                                        USART_State |= 0x8000;
                                }
                                else
                                {
                                        USART_State = 0x00;
                                }
                        }
                        else
                        {
                                if(0x0d == dat)
                                {
                                        USART_State |= (1 << 14);
                                }
                                else
                                {
                                        USART1_Buf[USART_State & 0x3fff] = dat;
                                        USART_State++;
                                        if((USART_State & 0x3fff) >= USART1_Buf_MAX_SIZE)
                                        {
                                                USART_State = 0x00;
                                        }
                                }
                        }
                }
        }
}

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
SNEZSTM32
1楼-- · 2019-08-14 20:16
我的思路图,标的T F有点问题,但是基本直线没有折线,表示真,折了的,表示假
SNEZSTM32
2楼-- · 2019-08-14 23:51
发现标题写错了,是模仿串口。。。
FantaSy_
3楼-- · 2019-08-15 00:22
 精彩回答 2  元偷偷看……
SNEZSTM32
4楼-- · 2019-08-15 01:44
不要沉
