求解STM32的FSMC功能下的NOE含义

2019-08-16 19:47发布

看了半天这个引脚搞的我云里雾里的

引脚定义:具有前缀“N”的信号表示低有效信号
NOE那按说是输出的,低电平有效

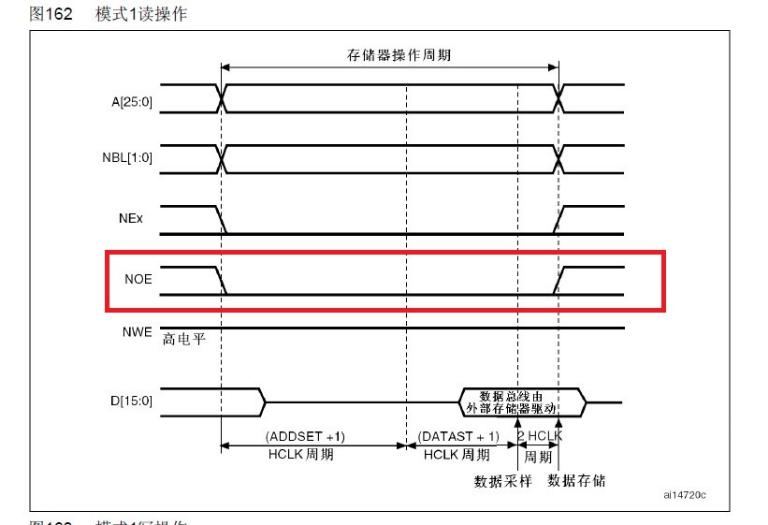

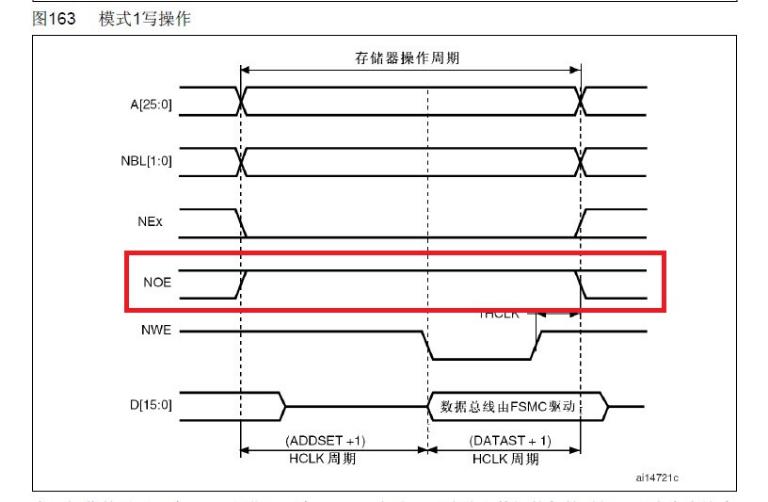

那为什么在读取时NOE是有效的,写时反而是无效的呢



真心的不解,难道说他根本就是一个让外部输出信号?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
xiaoyan
1楼-- · 2019-08-16 20:19
NOE是输出使能,写的时候这个功能是关闭的
聚东风
2楼-- · 2019-08-16 22:55
回复【2楼】xiaoyan:
NOE是输出使能,写的时候这个功能是关闭的
---------------------------------
所以我被这个东西搞郁闷了,输出指的是谁输出,不是外部存储器吧?如果是自己输出指示的话,那为什么写的时候没用,读的时候反而有用呢,按说写才芯片对外输出,读是芯片从外读入啊
xiaoyan
3楼-- · 2019-08-17 02:23
 精彩回答 2  元偷偷看……
lura2
4楼-- · 2019-08-17 03:51
NOE 是存储器的读信号线,N表示低电平有效,O表示output,E表示enable,
另一根线是NWE.
NWE 是存储器的写信号线,N表示低电平有效,W表示write,E表示enable,

写存储器时,用NWE输出一个低电平,NOE保持高电平,读存储器时,用NOE输出一个低电平,NWE保持高电平,如果再不明白就得去看经典的8086总线了.
聚东风
5楼-- · 2019-08-17 09:25
回复【4楼】xiaoyan:
指的就是外部存储器。你要搞清楚这个脚是控制的是外部存储器而不是FSMC。
---------------------------------
好的,谢谢
聚东风
6楼-- · 2019-08-17 11:07
回复【5楼】lura2:
NOE 是存储器的读信号线,N表示低电平有效,O表示output,E表示enable,
另一根线是NWE.
NWE 是存储器的写信号线,N表示低电平有效,W表示write,E表示enable,
写存储器时,用NWE输出一个低电平,NOE保持高电平,读存储器时,用NOE输出一个低电平,NWE保持高电平,如果再不明白就得去看经典的8086总线了.
---------------------------------
恩,好的,谢谢了~
