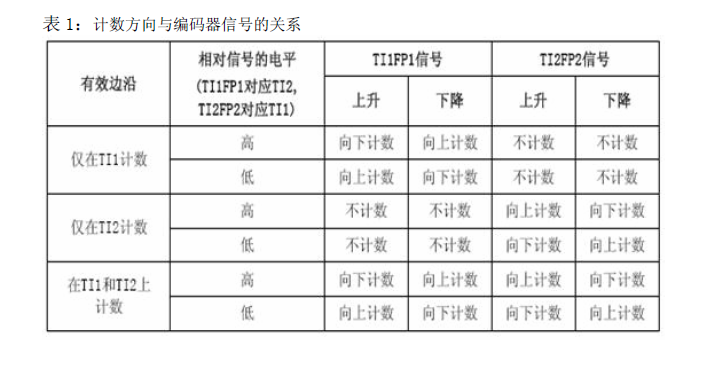

请高人讲一下STM32 定时器的编码器接口部分，计数方向与编码器信号关系图怎么看，搞不懂啊！

2019-08-17 00:20发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

24条回答

guorenqing

1楼-- · 2019-08-17 04:34

精彩回答 2 元偷偷看……

正点原子

2楼-- · 2019-08-17 06:29

没搞过这个,看着这图确实比较悬,有没有e文原版的,可以看一下.

guorenqing

3楼-- · 2019-08-17 06:47

回复【3楼】正点原子:
---------------------------------
现在这图搞懂了，在分析计数方向时，先确认是此时来的是TI1FP1的沿还是TI2FP2的沿，比如现在来了一个TI2FP2的下降沿，然后确认相对电平的高低，也就是此时TI1的电平高低，如果此时TI1为低电平，从图中可以看出，计数器此时为向上计数。
