没看懂这个IR2101的电路图

2019-08-17 01:41发布

站内问答 / STM32/STM8
7098 8 1402
这个电路是不是应该有六路PWM来控制啊？图上的三个PWM是不是不对？还有是2101的时序是什么？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
xiaobudonglaosh
1楼-- · 2019-08-17 05:02

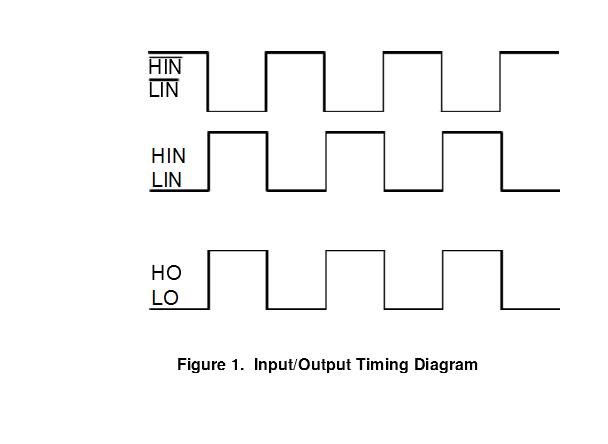

这个时序只看第二和第三行，它的意思是HIN和LIN为1时，HO和LO输出1；HIN和LIN为0时，HO和LO输出0对吗    ？
STM23小白
2楼-- · 2019-08-17 07:47
3路PWM，两个IN应该可以接在一起吧，我只用过IR2104，不知道说的对不对
正点原子
3楼-- · 2019-08-17 12:50
应该是互补PWM吧，每一路都是。
gsp2000_2000
4楼-- · 2019-08-17 18:28
 精彩回答 2  元偷偷看……
xiaobudonglaosh
5楼-- · 2019-08-17 23:25
gsp2000_2000 发表于 2016-7-20 21:26
6路PWM来控制，反向输出。

如果我用它来做三相电机控制电路， 我想上桥臂用PWM, 下桥臂只用高低电平来控制，用这个芯片可以不？
xiaobudonglaosh
6楼-- · 2019-08-18 00:53
gsp2000_2000 发表于 2016-7-20 21:26
6路PWM来控制，反向输出。

我还想问一下  选择驱动芯片的时候是不是得和我选的mos管匹配？ 比如我的mos管是5V导通，那我选个输出电压是5V的驱动芯片就行了？
