请原子哥在百忙中抽空看下，画了一个ARM智能小车的控制板，现在出现的问题是能用SWD下载程序及调试，但是感觉STM32没有运行
2019-08-17 02:47发布
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 513393302@qq.co 的问题《请原子哥在百忙中抽空看下，画了一个ARM智能小车的控制板，现在出现的问题是能用SWD下载程序及调试，但是感觉STM32没有运行》','https://www.xiaopingtou.net/q-148693.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
问题如上所述，用STM32RBT6主控，画了一个板子，焊好后能用SWD下载也能用J LINK 调试，但是感觉单片机好像没什么反应，我用PA15接蜂鸣器，只要输出低电平就能鸣叫，但是一直没反应。请原子哥及各位朋友帮忙看下，希望给出您的宝贵意见。PCB工程中除了SWD下载接口反了外其它测试应该都没问题，4个测试点电压均为正常值。

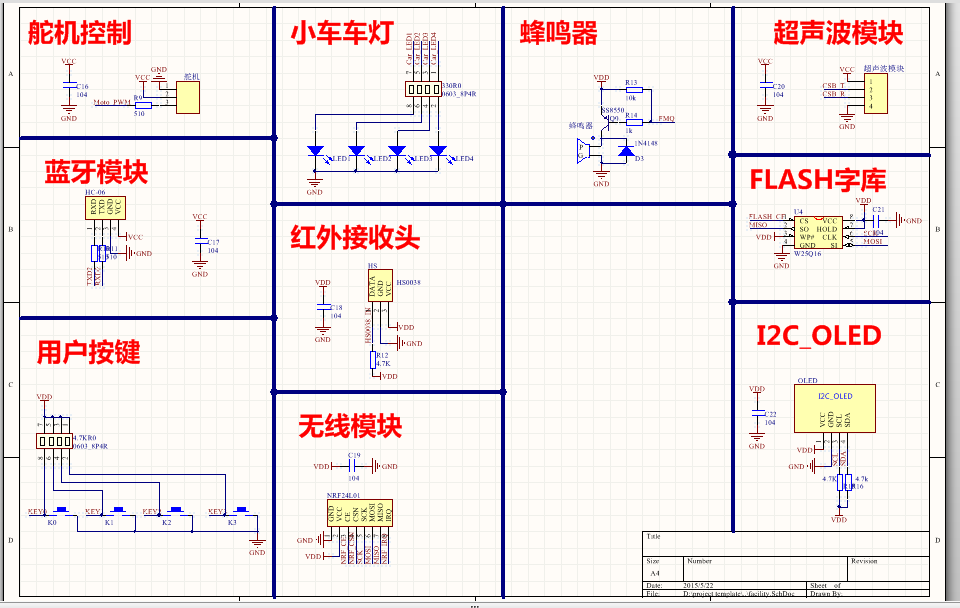

原理图图如下：

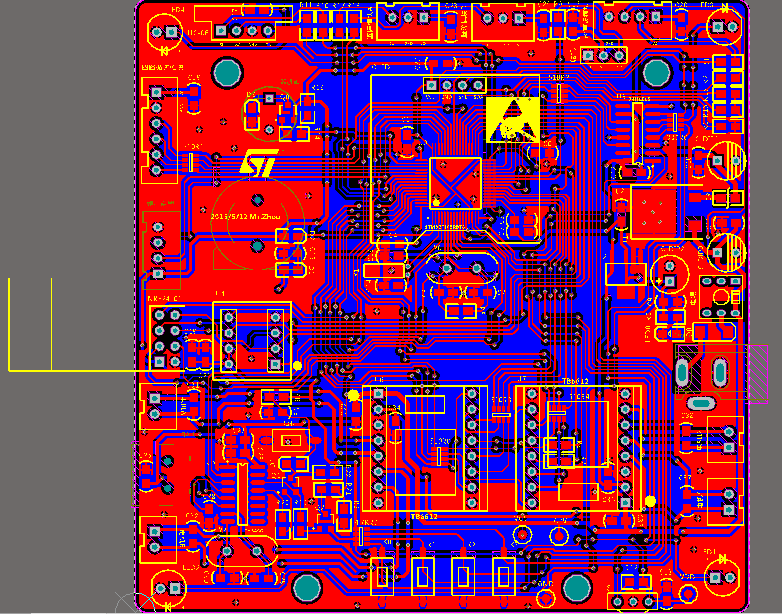

PCB截图：

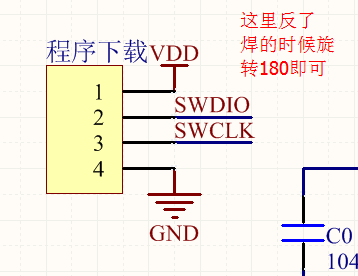

工程中除了SWD下载接口反了外其它暂时没测试出问题

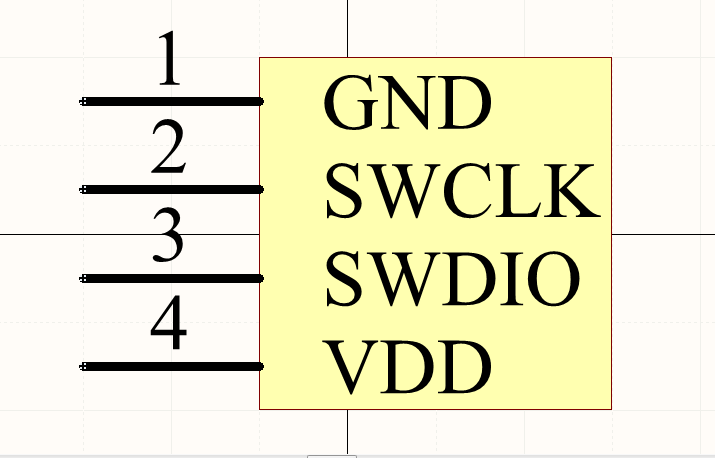

正确如下（以我自己的PCB封装）：
PCB工程如下，请各位帮忙看看，谢谢，现在不知道如何去测试检验了

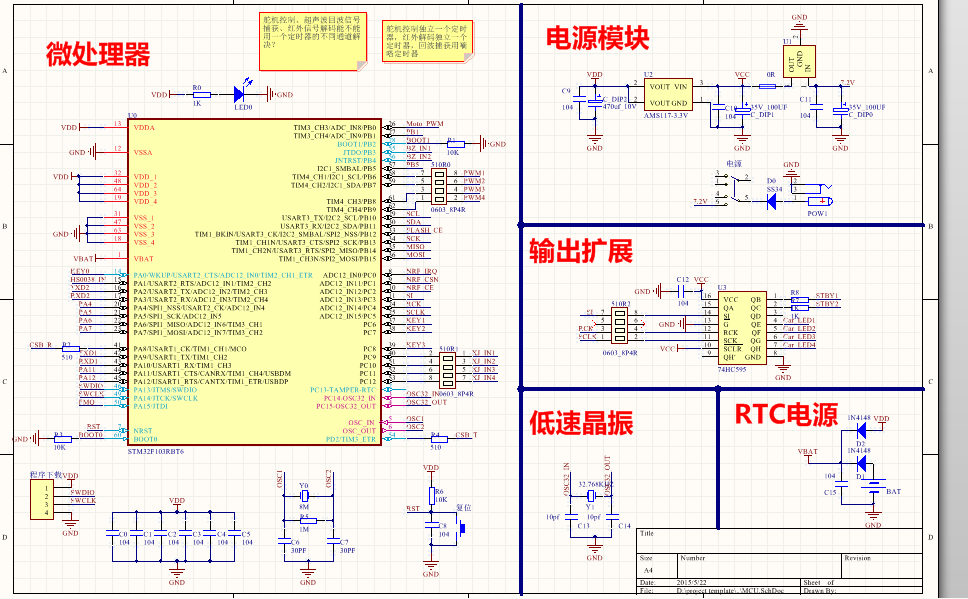

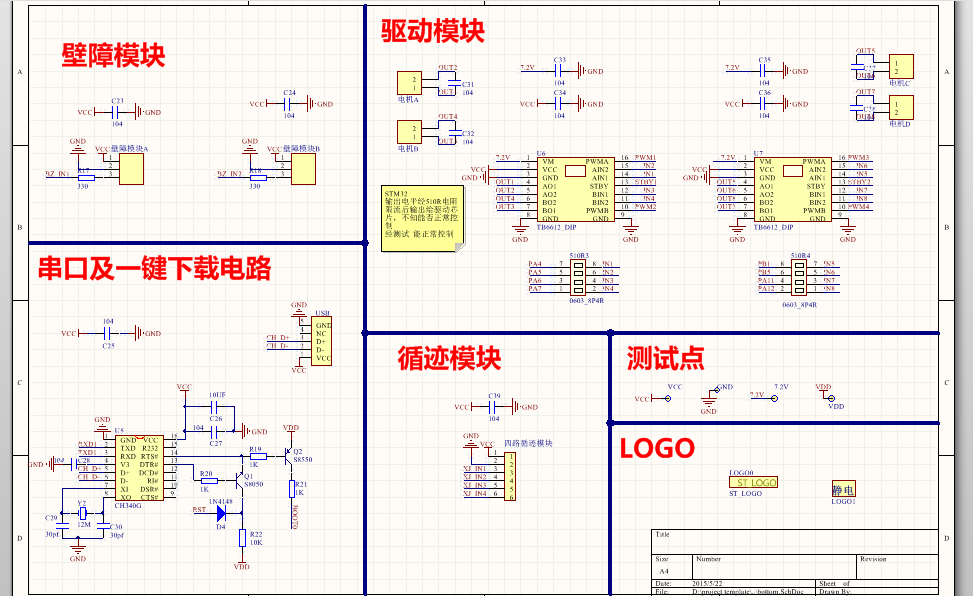

原理图图如下：
PCB截图：
工程中除了SWD下载接口反了外其它暂时没测试出问题
正确如下（以我自己的PCB封装）：
PCB工程如下，请各位帮忙看看，谢谢，现在不知道如何去测试检验了
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
---------------------------------
先看是不是JTAG相关脚
---------------------------------
谢谢原子哥，我准备重新焊一个，之前的那个也可能是我焊接有问题
这是很久以前做的，之前的问题可能是我焊接没焊好或者是没有关闭JTAG时钟，PA15默认是JTAG引脚。反正现在工作一起正常，还是之前的PCB和原理图
