再来一个作品:nes游戏机

2019-08-17 03:45发布

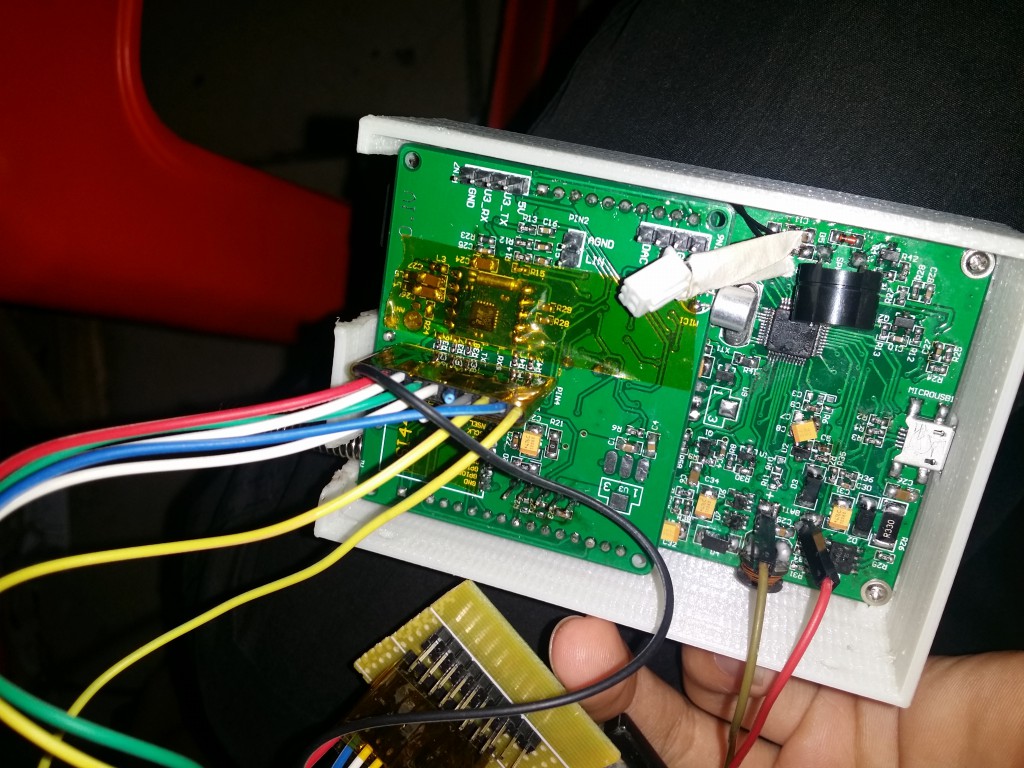

纯手工焊接哈。

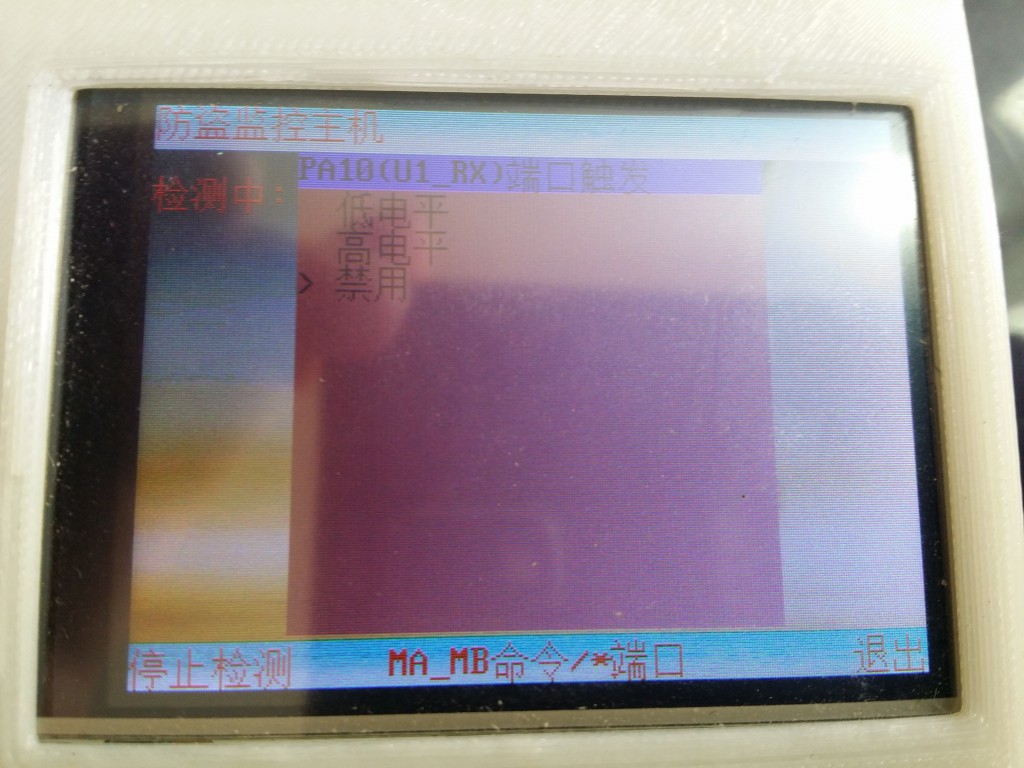

本来想做无线聊天和防盗提醒的小主机,内置了1个SI4432,但看到数据文档那个页数就没时间看了,在网上找了个例子,试了可能收发,但不是很稳定,有时候会收发不正常,发好几次才收得到,不知道是什么原因。

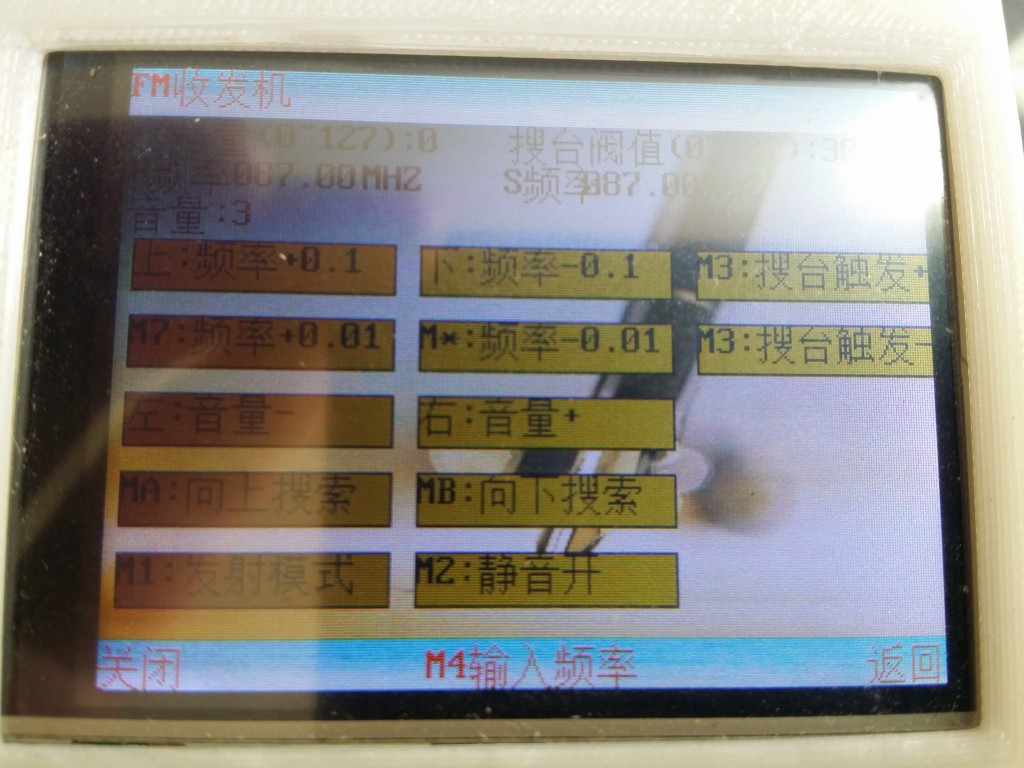

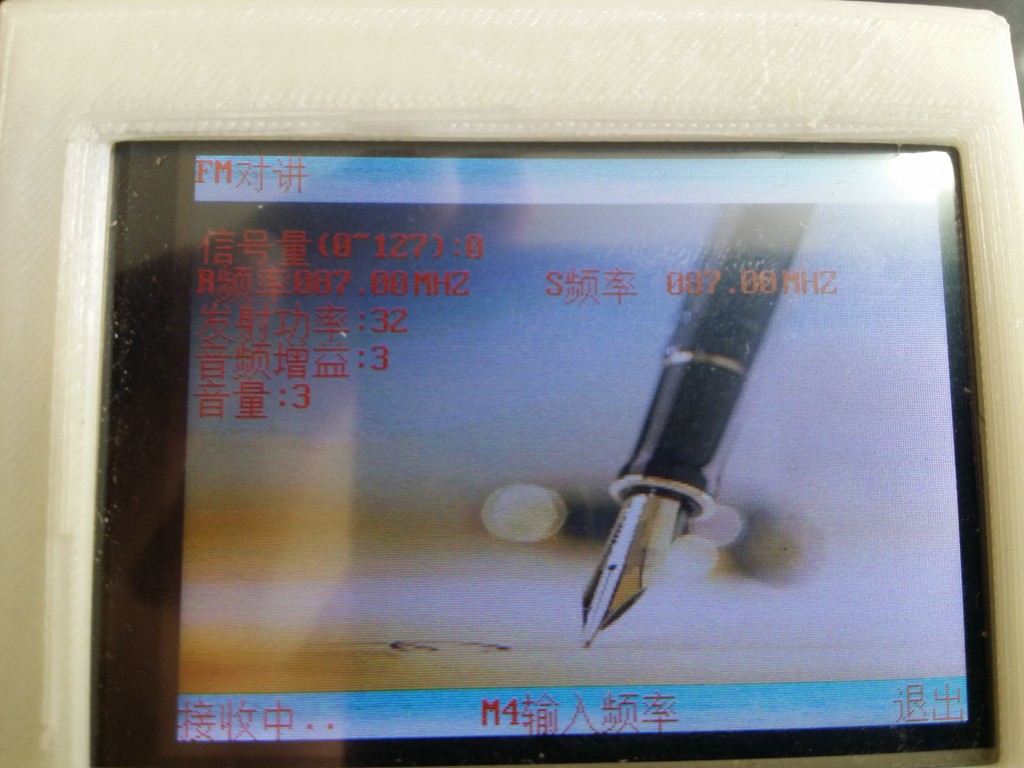

带RDA5820:和VS1003,发现vs1003录音时有音频输出,所以电路把输出同时接到FM输入,这样又可省了一个预放,而且vs1003音质不错,所以有了对讲功能,不过功率太小,范围不大。所以只可以作为小距离无线广播或当作无线耳机发射了。

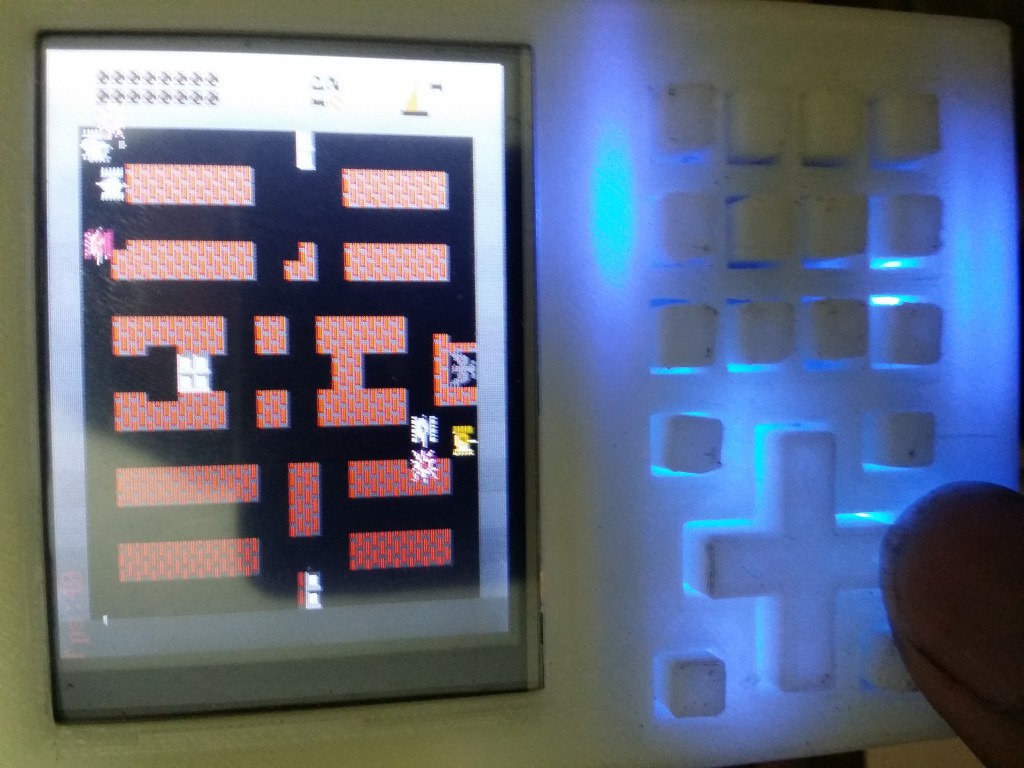

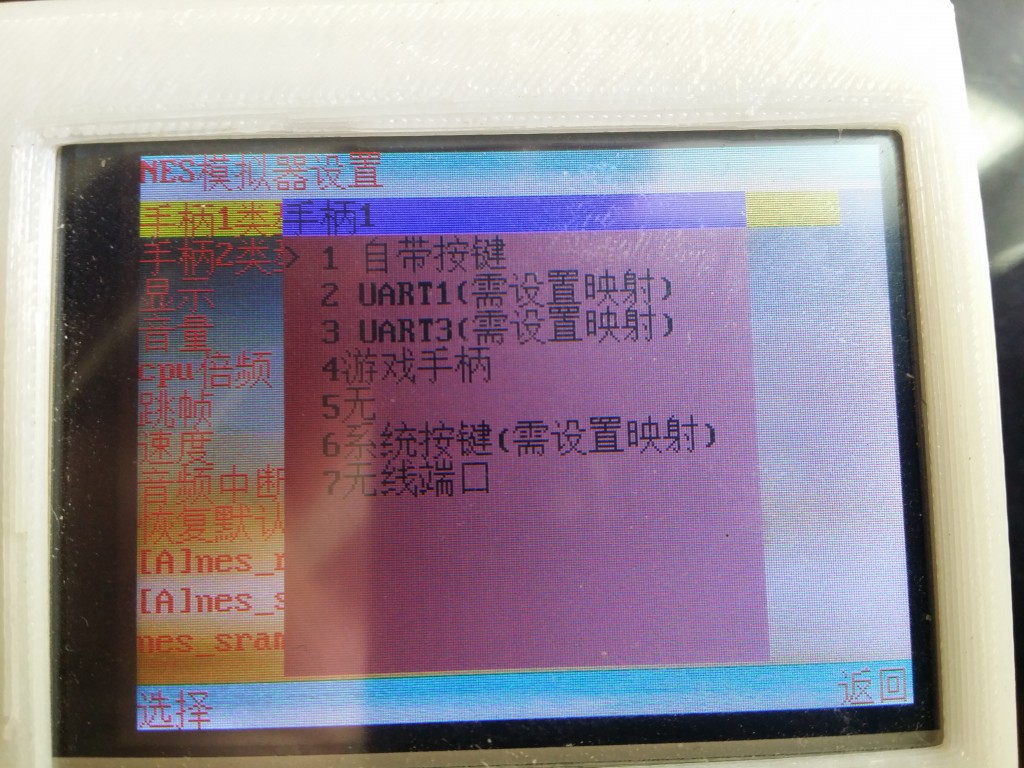

移了综合实验的nes模拟器,有声音,但没有做功放,只能带耳机,因为用TDA1308做了个小功放,电源是电池5V升压的,不知道是不是这个原因,有很强的频率声音。想做进度保存能,但还没有成功,只能恢复精灵,但恢复不了背景,不知有人会不?
同时发现RDA5820有个功放功能,想合并声音通道,但RDA5820作声音放大出来的音频不理想,所以还是保留了两个输出孔.
触摸不能稳定,但画图时正常,我用原子开发板的例子看了下中断脚电平是很稳定的,不知是设计电路不稳定还是买的屏不好,没测试过直接卸下装上。没触摸时中断脚也不断的变化。


友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
26条回答
八度空间
1楼-- · 2019-08-17 08:45
猛猛的。。。
ricefat
2楼-- · 2019-08-17 09:24

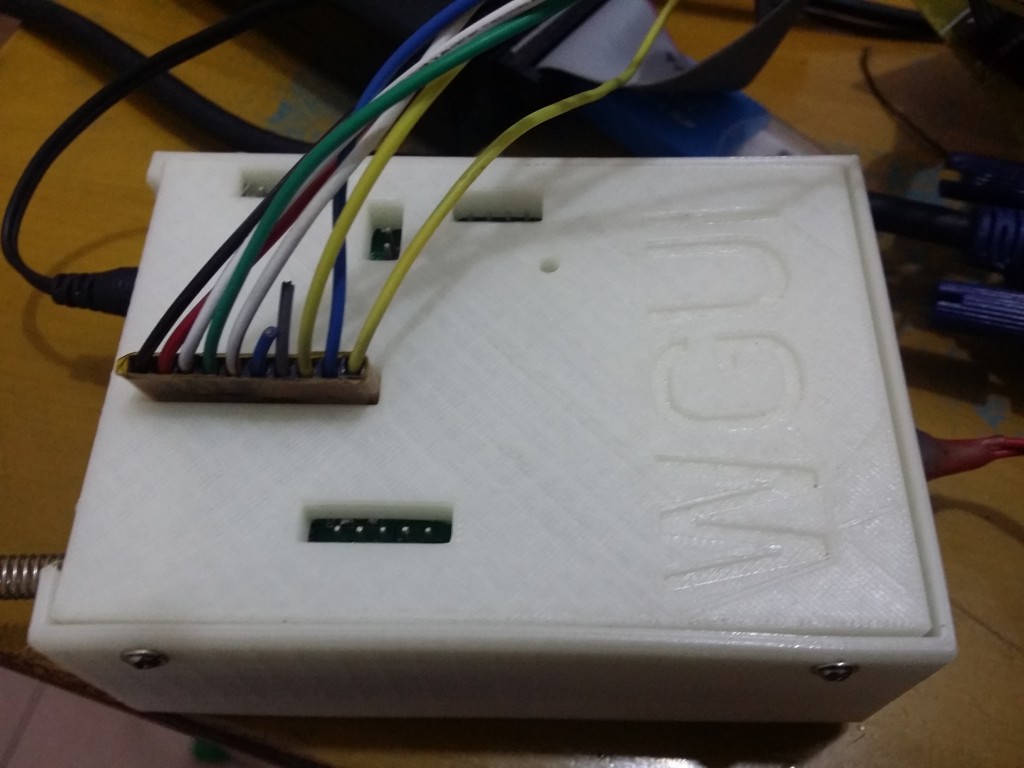

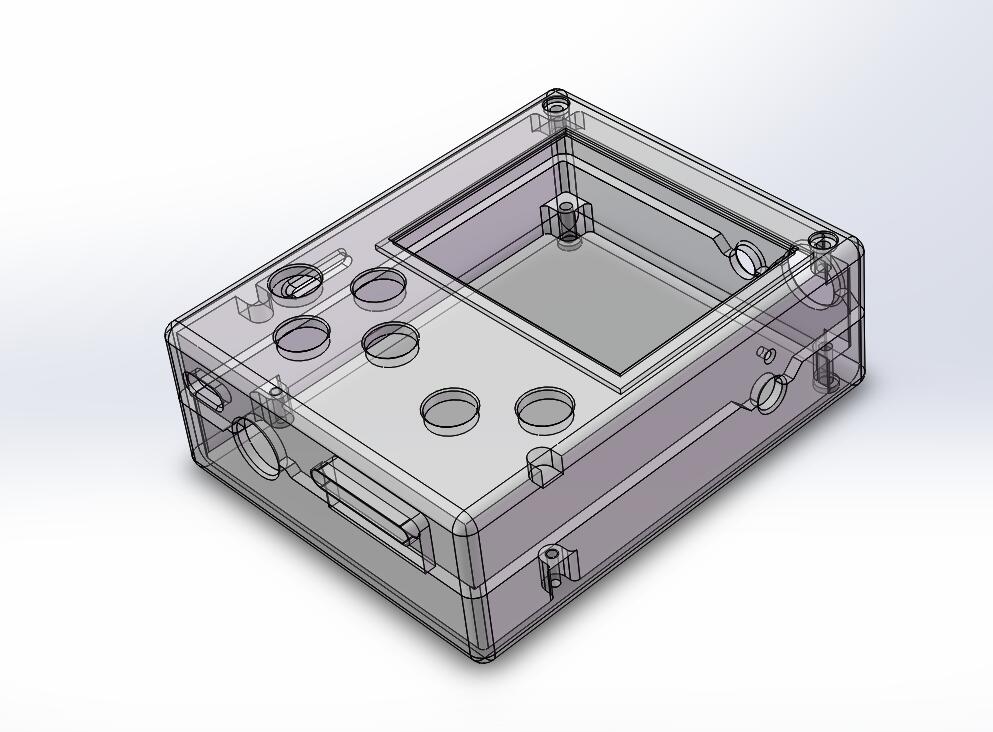

壳子3D打印的啊

正点原子
3楼-- · 2019-08-17 10:06
 精彩回答 2  元偷偷看……
ricefat
4楼-- · 2019-08-17 15:48

回复【4楼】正点原子:
---------------------------------
机器不是,我只设计了壳子^_^
正点原子
5楼-- · 2019-08-17 19:12
回复【5楼】ricefat:
---------------------------------
看上去好屌的样子

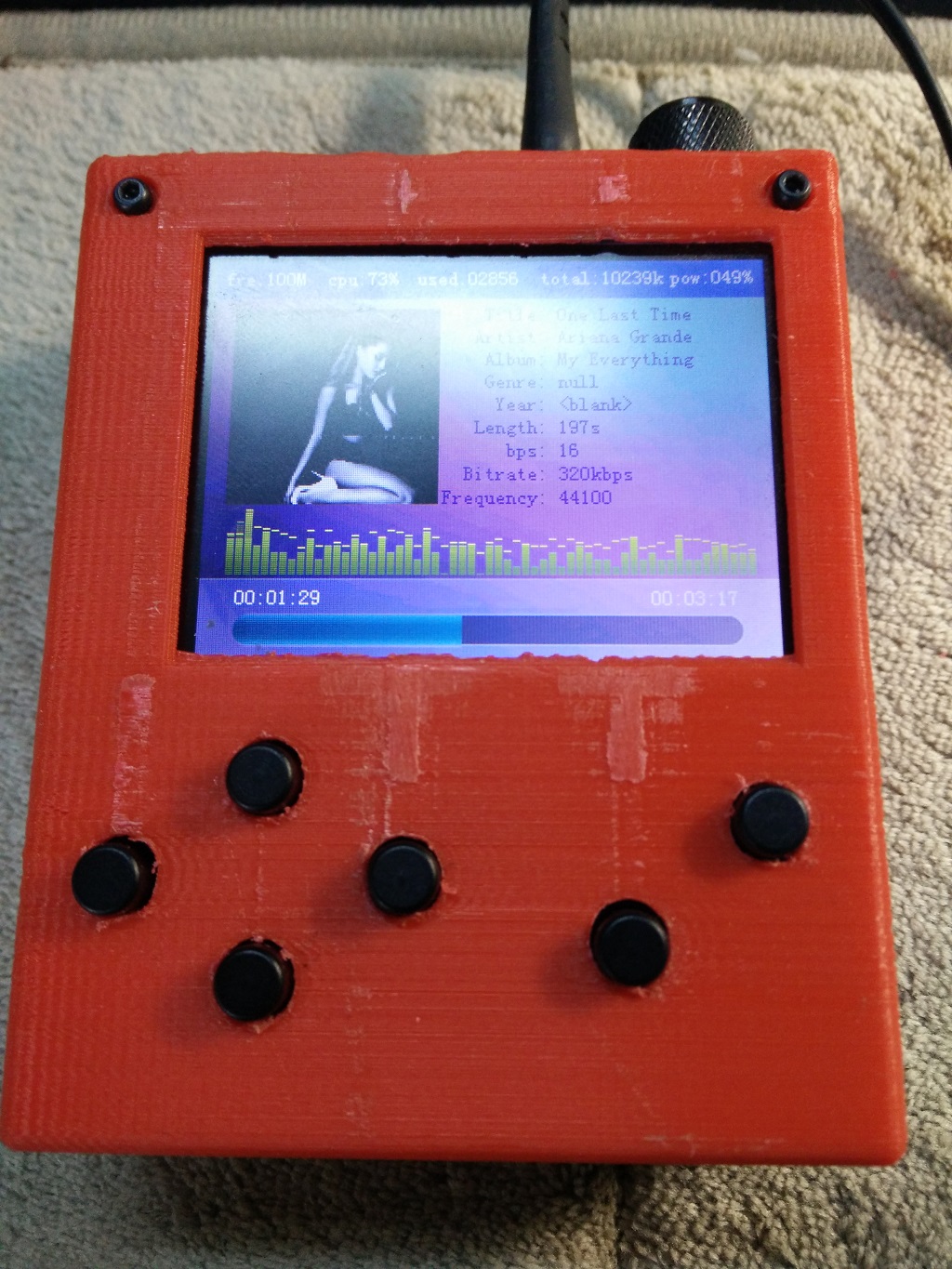

MP3播放器?
wgui
6楼-- · 2019-08-17 22:24
回复【3楼】ricefat:
---------------------------------
这个是用哪种按键?我的那种手机类按键太硬了!
