关于蜂鸣器的硬件连接问题。。

2019-08-17 04:05发布

9366 6

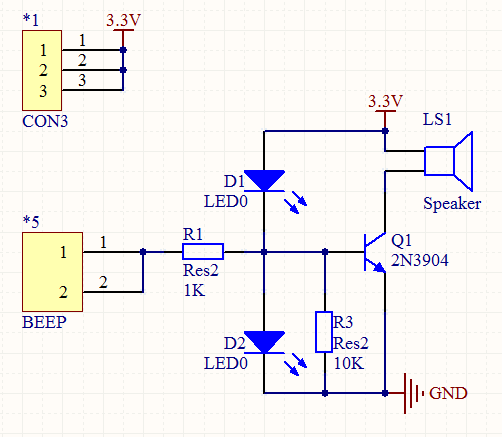

我在原子哥的基础上多加了两个LED灯，为什么一接上3.3V电压，蜂鸣器就一直响，这个硬件连接有什么问题吗？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

6条回答

1楼-- · 2019-08-17 06:51

因为。。。。三极管通了。。。。

2楼-- · 2019-08-17 11:07

把上面那个三极管的阴极直接接到GND

3楼-- · 2019-08-17 13:34

回复【4楼】′谁没在变:
---------------------------------
因为R1的存在,R1右边相当于接地了.应该是2V左右.所以有电压差还是会亮.

4楼-- · 2019-08-17 14:15

精彩回答 2 元偷偷看……

5楼-- · 2019-08-17 14:17

′谁没在变发表于 2014-10-21 17:31
回复【3楼】jermy_z:
---------------------------------
为什么给BEEP一个高电平，D1还会亮？

因为R1右侧不是高

6楼-- · 2019-08-17 19:13

LED2的VF箝位了你的高电平，你给的高电平只有LED2的正向电压降了
