ADXL分辨率问题，如何理解ADXL345寄存器:DATA_FORMAT的FULL_RES位？

2019-08-17 04:13发布

站内问答 / STM32/STM8

1921 5

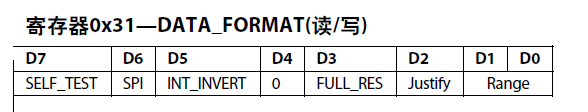

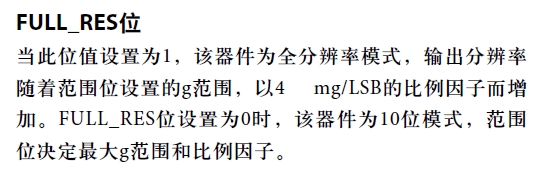

如何理解上面一段话？是不是这一位为“1”时，为13位模式，不管“g”的范围是多少，始终是4mg/LSB; 若这一位为“0”时，为10位模式，“g”的范围决定了比例因子，例如“g”的范围是±2g，那么比例因子为（2+2）/1024=3.9mg/LSB 范围是±16g，那么比例因子为（16+16）/1024=31.25mg/LSB 但是在ADXL345快速入门的手册又是这样写的：

1LSB代表3.9mg，什么情况呀？请清楚的大神解释一下呀~

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-08-17 07:14

13位模式,±16g,那么就是 32/8192=3.9mg/LSB

2楼-- · 2019-08-17 12:59

回复【2楼】正点原子:
---------------------------------
首先，谢谢原子哥的解答！但是按照数据手册的说法，当13位模式下，即全分辨下，无论g的范围是多少，都是4mg/LSB， “当此位值设置为1，该器件为全分辨率模式，输出分辨率随着范围位设置的g范围，以4 mg/LSB的比例因子而增加” 这一句话到底是什么意思呢？

3楼-- · 2019-08-17 16:05

回复【3楼】FocusChen:
---------------------------------
这就不清楚了,你去看看e文版本的手册试试.

4楼-- · 2019-08-17 21:31

精彩回答 2 元偷偷看……

5楼-- · 2019-08-18 02:22

有意义. 决定了可以测量的最大值.
