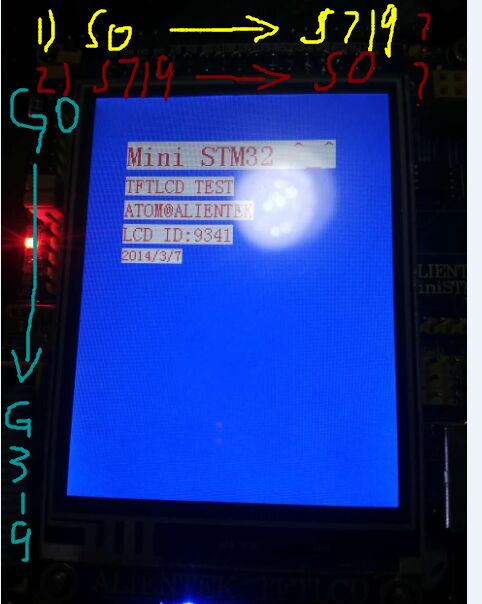

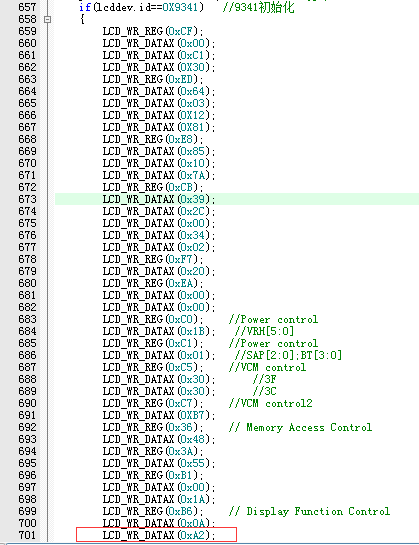

最近在看原子mini板基于9431lcd程序，关于驱动部分有一点疑惑，就是初始化中b6H指令关于ss即source driver的扫描顺序是s719->s0这样配置的（对应参数设置A2h），而程序在关于描点函数的实现是通过mcu到显存之间关于与lcd屏坐标的对应关系是坐标原点在左上角为基准实现的。但是为何设置为s719->s0的扫描方式不是很理解，我这里认为的是lcd屏的硬件排布是下图2）这种方式排布的。但是原子哥在液晶尺寸及引脚参考中p12页看的更像是1）这种排布，求给个准确答案告知谢谢
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
嗯，谢谢原子哥，考虑这些排布和我们设置扫描方式都会影响我们操作显存与实际屏坐标的对应关系，了解
固定好了，通过设置，都可以达到你想要的任何效果
