奇怪了，这差模电感~【求助】

2019-08-17 05:55发布

站内问答 / STM32/STM8
11504 2 1467

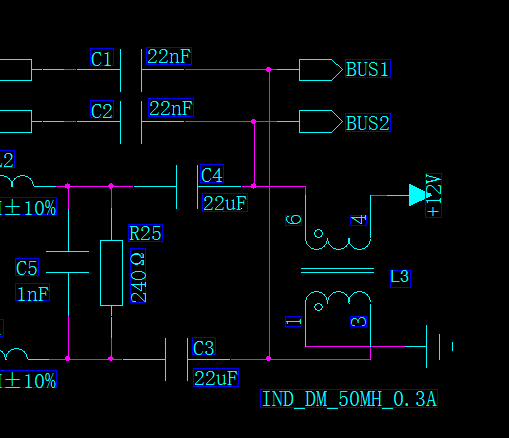

最近在做Home BUS通讯，其中电路中要用到一电感，标准电路和电感参数如下图，其中1.标准电路中电感L3的+12V和GND不是从同意边起（共模电感里的同起同落原则，此处疑问？）

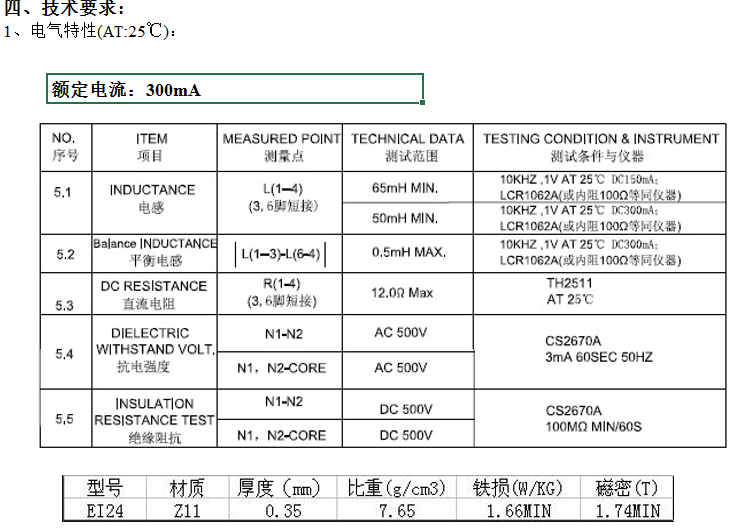

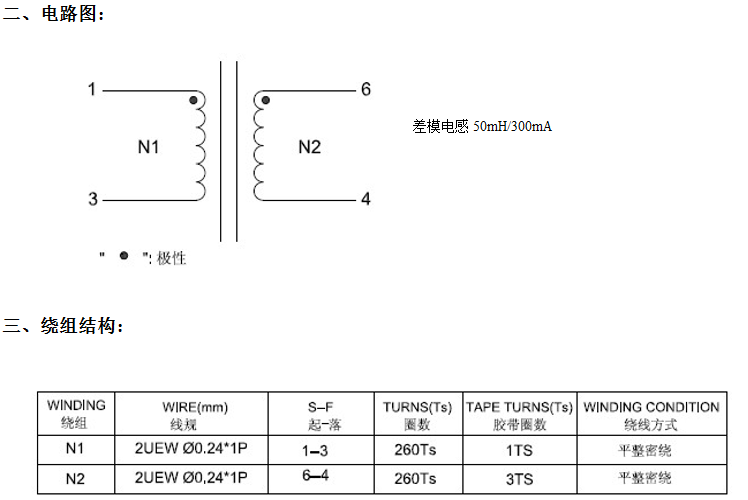

2.两个绕组、相同圈数，这个不是共模电感吗？可技术参数里怎么是差模电感？这个电感。。。？
做过实验，拿其他同样大小的共模电感来代替这个L3是不行的


sp170621_211113.png sp170621_211436.png
sp170621_211447.png sp170621_210618.png

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
xuande
1楼-- · 2019-08-17 07:06

瞎猜：
应当是共用两根物理导线，实现双向通信。
如果是，这个电感不能称为电感了，是变压器的作用。


alc
2楼-- · 2019-08-17 08:12
本帖最后由 alc 于 2017-6-21 22:22 编辑
xuande 发表于 2017-6-21 22:04
瞎猜：
应当是共用两根物理导线，实现双向通信。
如果是，这个电感不能称为电感了，是变压器的作用。

那有这样的差模电感吗？双绕组的。
为什么我换了一个等电感量的共模电感就不行了，不能通讯了。
这部分通讯是12V电源线和地线同时起供电和通讯的作用，通讯部分为差模信号，这个电感在电源和差模信号汇合处
