关于stm32的spi总线读取外设寄存器的问题

2019-08-17 07:13发布

最近在做一个spi总线的传感器好几天了也没成功了,现在把自己做的内容发上来大家看看那里有错。原子哥我知道你很忙如果没人回答,你一定要帮我。

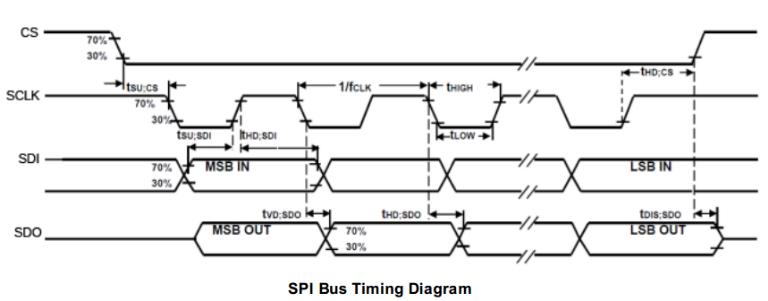

首先分析从设备技术手册,看出从设备时钟极性为高,第二个下降沿采样,spi频率为1MHz,高位在先(我分析的对么)


首先我的主频调整成了64MHz那么APB1为32Mhz
然后我对spi口进行如下的配置
SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;  //设置SPI单向或者双向的数据模式:SPI设置为双线双向全双工
 SPI_InitStructure.SPI_Mode = SPI_Mode_Master;  //设置SPI工作模式:设置为主SPI
 SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;  //设置SPI的数据大小:SPI发送接收8位帧结构
 SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;  //串行同步时钟的空闲状态为高电平有的人说这里主从要相对?
 SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge; //串行同步时钟的第二个跳变沿(上升或下降)数据被采样
 SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;  //NSS信号由硬件(NSS管脚)还是软件(使用SSI位)管理:内部NSS信号有SSI位控制
 SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_32;  //定义波特率预分频的值:波特率预分频值为32
 SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB; //指定数据传输从MSB位还是LSB位开始:数据传输从MSB位开始
 SPI_InitStructure.SPI_CRCPolynomial = 7; //CRC值计算的多项式CRC有必要要么该是多少呢
 SPI_Init(SPI2, &SPI_InitStructure);  //根据SPI_InitStruct中指定的参数初始化外设SPIx寄存器

 SPI_Cmd(SPI2, ENABLE); //使能SPI外设

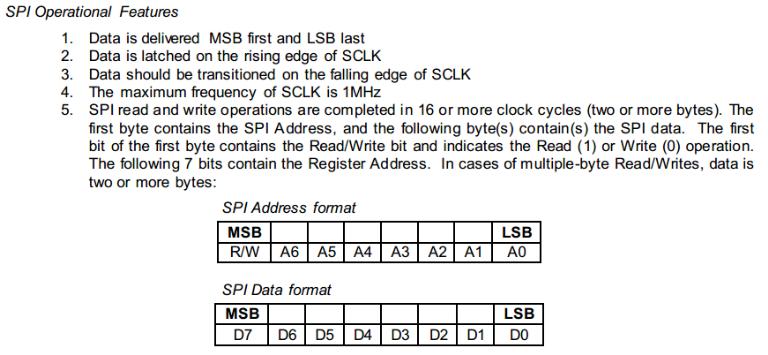

这样做一直没有得到想要的结果问题不知道出在那里,在第二张图上读写寄存器的最高位是读(1)/写(0)位,那么在操作寄存器的时候用或上0x80吗?

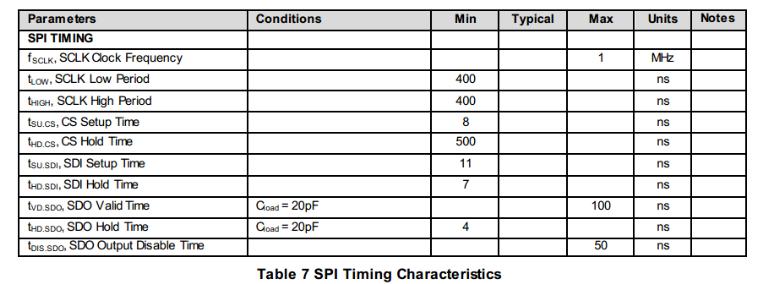

另外附上一张电气特性

图上的CS setup time和CS hold time都有最低要求,问题可能是这里么?


这是我全部的疑问,请求高人作答。

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
15条回答
八度空间
1楼-- · 2019-08-17 11:48
1、第二个时钟边沿采集数据而不是第二个下降沿采集数据
2、那个Table 7表格的时间值就是决定了你SPI的时钟线CLK的频率多少,一般情况下你取Typical的值就行了,如果没有标出就拿最大值减去最小值取中间那个值,这样比较靠谱很多
3、下面这两句是相对来设置的
SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;
SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;

4、按你给出的时序图来看,和第3点的一样(即你的初始化代码)即可
5、按照表格Table 7 SPI的时钟频率最大是1MHz,但是最好还是低一点比较好点,设置32的SPI分频寄存器即可得到响应的时钟
蘑菇
2楼-- · 2019-08-17 12:08
 精彩回答 2  元偷偷看……
蘑菇
3楼-- · 2019-08-17 13:00
回复【2楼】Badu_Space:
---------------------------------
麻烦您再帮帮我,我好几天也没弄出来,问题在2楼
正点原子
4楼-- · 2019-08-17 18:31
回复【3楼】蘑菇:
---------------------------------
sclk是应该等于SPI SCK的频率,也就是SPI最大频率是1Mhz,这个你设置SPI的分频就好了。
你在2楼的贴图,说明你这个器件的工作频率在100Khz~1Mhz之间。
CPOL.CPHA,总共才4种组合,你每个都设置一下,如果还是不行,那就可能不是这里的问题了...
从你楼主位的图片看来,SCK是空闲状态高电平的。
所以CPOL的值就确定了,必须等于1.
你楼主位,CRC的设置,我觉得应该不需要吧,这个CRC功能,我还没遇到用到的地方...
蘑菇
5楼-- · 2019-08-17 23:44
回复【5楼】正点原子:
---------------------------------
原子老师,昨晚上我调出来了,你说的都对!果然是大师!
但是我遇到这么一个奇怪的问题:
  要想读出数据,必须用手捏着四条数据线,并且电脑必须是接220V供电(或者一端用手捏数据线,另一只手捏电源线的GND)。是屏蔽的问题还是电磁干扰?得到的数据不太稳定,有错误的数据,在125KHz——1Mhz的速度间测试,125KHz较为稳定,但仍有错误数据。
  这是为什么?
蘑菇
6楼-- · 2019-08-17 23:53
回复【6楼】蘑菇:
---------------------------------
原子老师,你这么晚还在回复,辛苦了!补充一点,排除了接触不良
