STM32的ADC可以采集负电平吗？怎么实现呢？

2019-08-17 07:13发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

11条回答

1楼-- · 2019-08-17 10:51

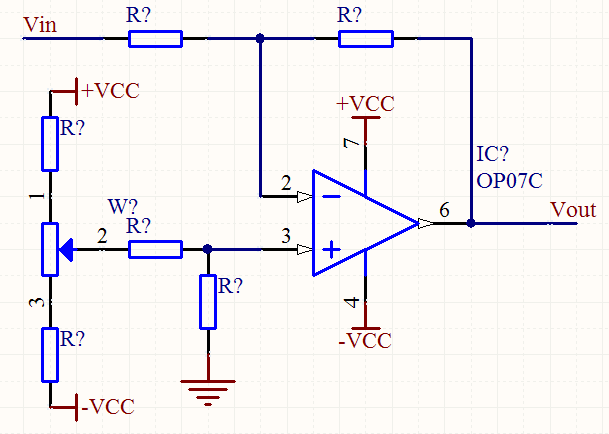

不知道你的电路具体参数要求，无法给出最实用的电路。附上最简单的电路，具体参数根据你自己的电路要求算下。

2楼-- · 2019-08-17 11:34

精彩回答 2 元偷偷看……

3楼-- · 2019-08-17 13:45

好方法！

4楼-- · 2019-08-17 14:57

回复【2楼】magicoctoy:
---------------------------------
谢谢大侠的热心帮忙哈~我需要采样的电压变化范围是正负4V。
您给我的图应该是个差分比例放大电路吧。
原子哥说的加法电路应该也行。再次感谢~

5楼-- · 2019-08-17 20:32

回复【3楼】正点原子:
---------------------------------
谢谢原子哥~

6楼-- · 2019-08-17 23:53

加4v,在衰减到输入电压范围。。。
