最近做项目，看多代码有些地方又有些迷糊了，希望高手给解答一下。
例如：TIM1是从模式，TIM2是主模式。

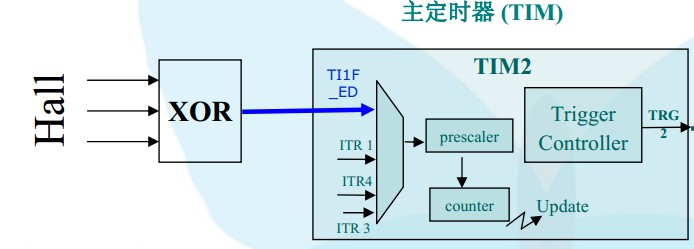

根据TIM_SelectInputTrigger(TIM2, TIM_TS_TI1F_ED)设置，又有下图
TIM2起的作用是：当捕获到霍尔传感器的异或值有变化时，就触发TIM2的中断。TIM2的CCR1用来存储捕获
发生时TIM2_CNT的值，然后CCR1清零。主定时器再去触发从定时器中断，从而实现换相。在这个过程中我有
三点不明白，希望高手给指点一下，在这里谢谢了。
1、主定时器是如何去触发从定时器中断（COM事件）的，在何时去触发的？
2、 TIM_SelectSlaveMode(主定时器还是从定时器？, TIM_SlaveMode_Reset)，红 {MOD}字体部分是应该
写成TIM2（主定时器）还是TIM1（从定时器），有此疑问是因为两种写法的都有，怎么理解呢？
3、 TIM_TimeBaseStructure.TIM_Prescaler = 71;
TIM_TimeBaseStructure.TIM_Period =50000;
TIM_OCInitStructure.TIM_Pulse =1023; 看到很多人在主定时器配置中都有这句，不理解是怎么来的？
希望明白的人能给指点一二，谢谢...
例如：TIM1是从模式，TIM2是主模式。
根据TIM_SelectInputTrigger(TIM2, TIM_TS_TI1F_ED)设置，又有下图
TIM2起的作用是：当捕获到霍尔传感器的异或值有变化时，就触发TIM2的中断。TIM2的CCR1用来存储捕获
发生时TIM2_CNT的值，然后CCR1清零。主定时器再去触发从定时器中断，从而实现换相。在这个过程中我有
三点不明白，希望高手给指点一下，在这里谢谢了。
1、主定时器是如何去触发从定时器中断（COM事件）的，在何时去触发的？
2、 TIM_SelectSlaveMode(主定时器还是从定时器？, TIM_SlaveMode_Reset)，红 {MOD}字体部分是应该
写成TIM2（主定时器）还是TIM1（从定时器），有此疑问是因为两种写法的都有，怎么理解呢？
3、 TIM_TimeBaseStructure.TIM_Prescaler = 71;
TIM_TimeBaseStructure.TIM_Period =50000;
TIM_OCInitStructure.TIM_Pulse =1023; 看到很多人在主定时器配置中都有这句，不理解是怎么来的？
希望明白的人能给指点一二，谢谢...
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
2、根据函数名也可看出是配置从模式寄存器的，所以应该是TIM1，而且参数TIM_SlaveMode_Reset 是指从模式定时器收到主模式的上升沿（上面1所说的正脉冲）触发信号后，从模式定时器复位
3、这个是在定时器做输出时使用，比如输出PWM, 红 {MOD}部分就用作调节PWM占空比的
这些参考手册都有说明，下去认真看看应该可以理解
---------------------------------
谢谢你的回复。我再理解理解....
---------------------------------
当你使用 TIM_SelectSlaveMode 函数的时候，定时器已经被你配置为从模式了，并非主模式

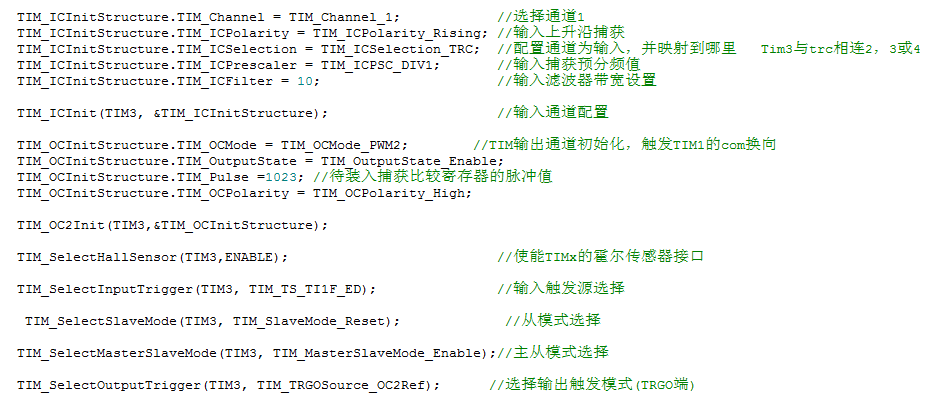

定时器3的配置如下：

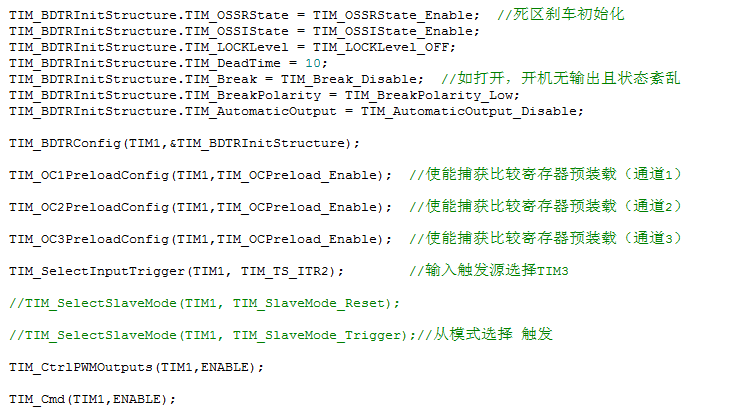

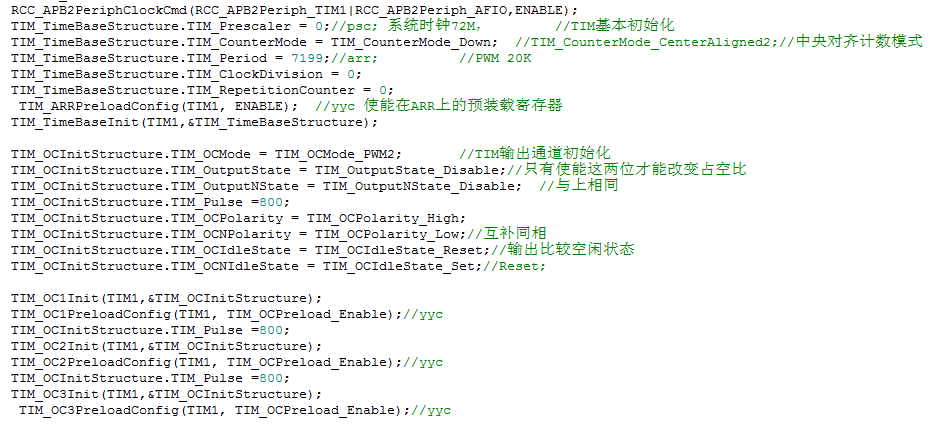

这是电机换相程序的定时器配置片段，换相是在定时器1中进行的，由定时器3去触发定时器1，
依据参考文档，定时器3应该是主定时器，定时器1应该是从定时器，可是本程序在定时器3中加入了
TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Reset); 我验证了这段程序是好使的。
这个怎么从原理上说通呢？我知道我的理解肯定是有误区的。
