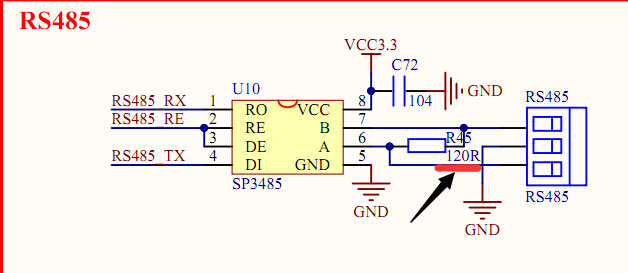

这个是原子哥原理图的RS485截图请问这个电阻阻值是120欧姆吗还是？

2019-08-17 08:30发布

9964 8

如题，这个R45阻值是不是就是120欧姆啊。另外我看好多RS485的电路图都好复杂，为什么原子哥的这么简单呢？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

8条回答

1楼-- · 2019-08-17 10:36

对，是 120Ω 。

有什么复杂的图，贴出来看看？

2楼-- · 2019-08-17 12:48

看了下板子是121不错

3楼-- · 2019-08-17 15:04

你说的是加了光耦保护和防浪涌的电路？

4楼-- · 2019-08-17 15:07

回复【4楼】hpeng1874:
---------------------------------
是不是没有必要啊

5楼-- · 2019-08-17 20:52

精彩回答 2 元偷偷看……

6楼-- · 2019-08-17 23:03

回复【2楼】weefnn:
---------------------------------
估计是前面还加了类似于1201的隔离芯片，读写控制端加了光耦隔离作为保护，然后在数据线加上瞬态抑制二极管，以及电源方面加上浪涌保护
