RCT6焊接芯片烧了

2019-08-18 20:00发布

17794 2

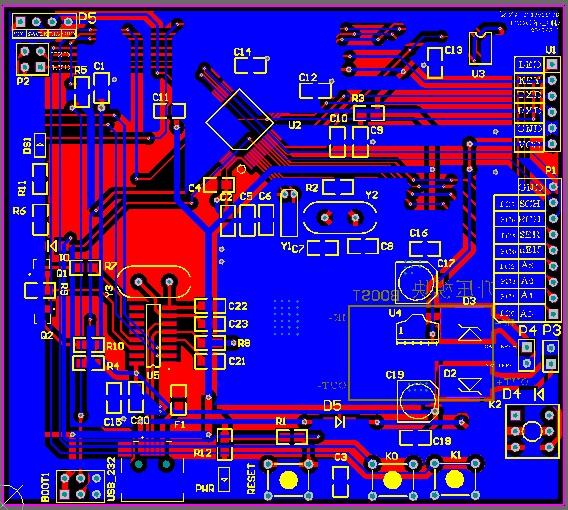

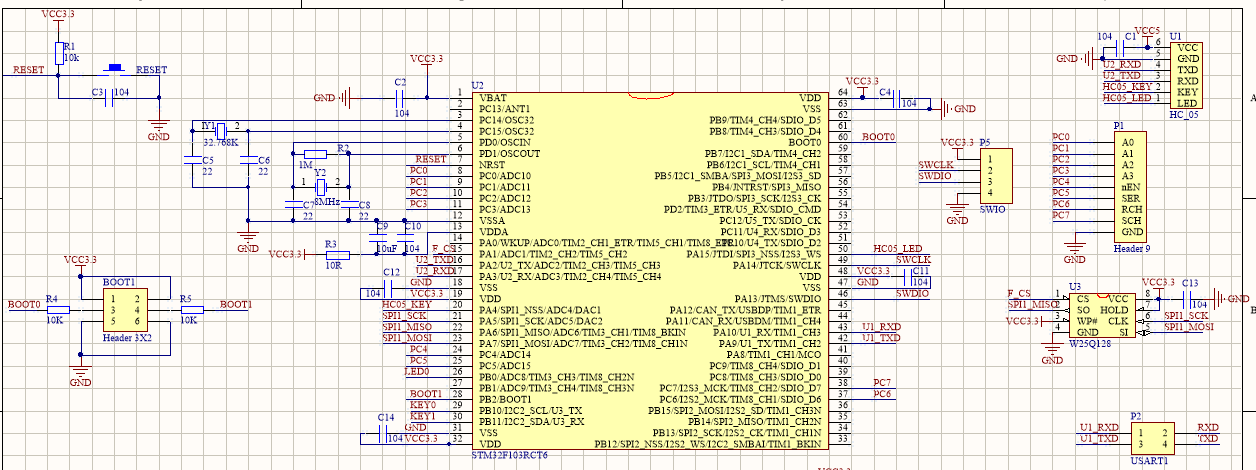

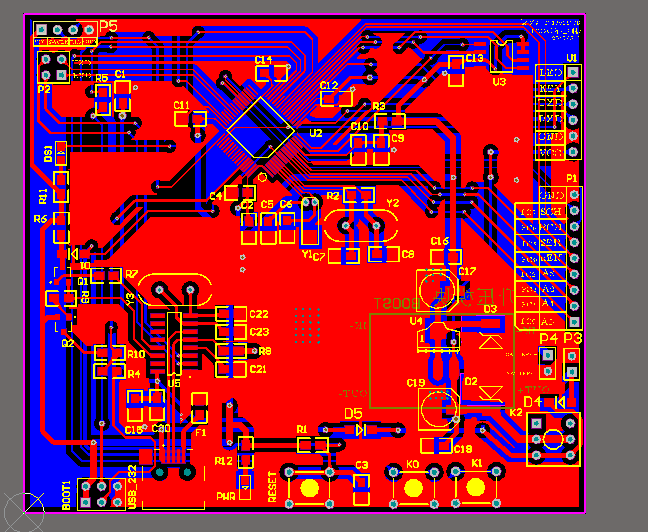

这是我的原理图，pcb如下：

RCT6焊接后通电之前用万用表测了电源与地，没有短接，通电之后，芯片冒烟了，然后地和电源就短接了。
不知道怎么回事，已经烧了几块了，没发现什么问题。
不知道会不会是焊接的问题。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

2条回答

1楼-- · 2019-08-19 01:41

我最后的地线是统一敷连一起的

2楼-- · 2019-08-19 05:37

你的原理图没有逻辑性。画原理图时，可以把芯片引脚打乱，你这样画图，很容易出错的，建议你少用网络线，看看教科书上是怎么画图的。
