请老师指教:JTAG采用SW模式这样接线对吗?

2019-08-19 16:14发布

本帖最后由 anazel 于 2016-3-13 16:44 编辑

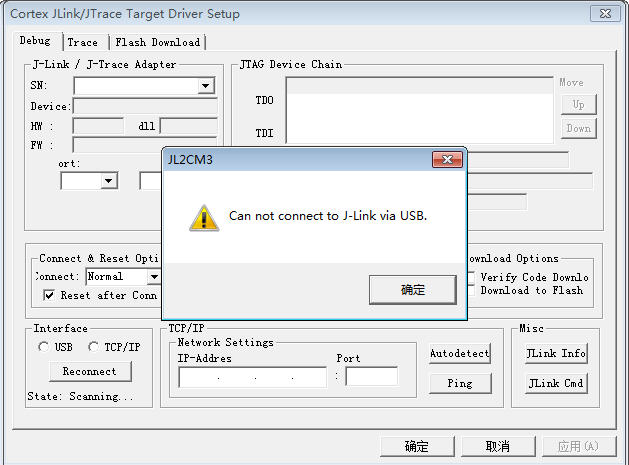

想用SW模式调试板子,只用了3根线,焊好以后连不上JLINK,不知道这样接线对不对,请老师们指教。JLINK没问题,在开发板上都正常,程序也在开发板上测试过,应该是新焊的板子的问题。


友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
anazel
1楼-- · 2019-08-19 17:33
找到问题了,PA13和PA14都要接个10k的上拉电阻就好了。
anazel
2楼-- · 2019-08-19 17:37
是不是我画的接线图错了?应该按下面这个接线? Snap3.jpg
xuande
3楼-- · 2019-08-19 20:01
 精彩回答 2  元偷偷看……
anazel
4楼-- · 2019-08-20 01:17
xuande 发表于 2016-3-13 17:41
从来不接上拉电阻。

那就有点儿怪了,我接上10K的上拉电阻就连上JLINK了,调试程序,下载程序都正常。
ywlzh
5楼-- · 2019-08-20 06:13
呵呵呵 我还碰到过有的J-link对某些单片机有反应,而其他的j-link却找不到该单片机啊,你说是什么原因呢?
anazel
6楼-- · 2019-08-20 08:11
JLINK都是山寨的,有可能碰到乱七八糟的问题,不过适应了就好了
