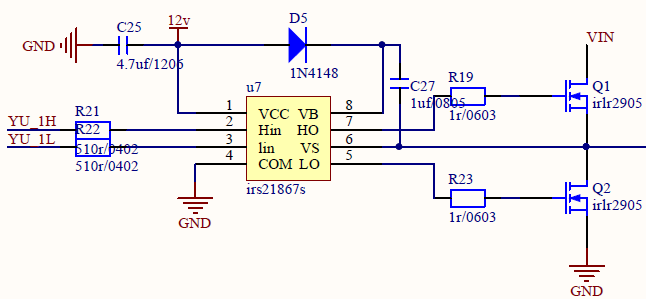

这个电路搭建完成之后相当的奇怪，有一些现象我从理论上完全解释不通。请大家给予帮助，多谢！（1）首先一个原理问题：nmos管在工作的时候一定要Vgs>Vth（本mos管的Vth=1.8v），现在就Q1分析，VIN=12V，VHO=Vg=12V。请问Vs电压多少？（以地为参考电压）
（2）奇怪现象：当VIN我浮空时候（也就是我不给他任何电压电源），电路通电工作时候，VIN=Vd=10.6v，VHO=Vg=10.5v，Vs=10.4v。（以地为参考电压）mos管没有损坏。
（3）奇怪现象：当VIN共12V电源时，驱动芯片的HO引脚一直不受Hin控制，为高电平状态，但是LO可以根据Lin状态控制。驱动芯片没有损坏。
（4）疑问：mos管会出现三端全短路取得情况吗？（估计表述不准确，但是我拿万用表测短路）在通电状况下，Q2三脚全部短路。（不通电则正常）。
请教各位老师们传道解惑。万分感谢！

半桥驱动芯片及Nmos半桥
