这是用OLED屏幕显示的模拟时钟，希望对楼主有帮助。
 温馨提示：以后有问题现在论坛中搜索试试，不要上来就直接提问。
本论坛的链接：
http://www.openedv.com/posts/list/27834.htm

你这种,只能考虑图片叠加了.
简单点吧.好实现.

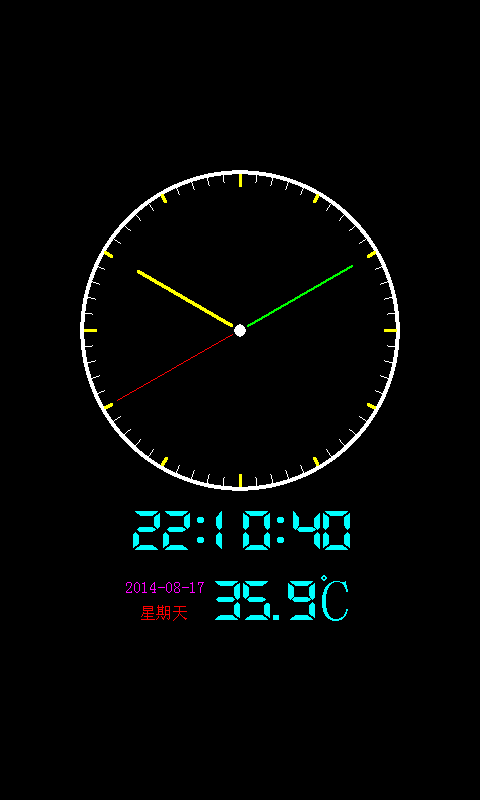

如下图:

这种表盘效果,完全就是程序生成的.
优点就是:速度快,占用资源少.

原子哥，板子的资料上没有这个程序吧！

回复【5楼】青苹果PAD:
---------------------------------
没有,但是这代码很简单了.

两个函数搞定:
[mw_shl_code=c,true]//画圆形指针表盘 //x,y:坐标中心点 //size:表盘大小(直径) //d:表盘分割,秒钟的高度 void calendar_circle_clock_drawpanel(u16 x,u16 y,u16 size,u16 d) { u16 r=size/2;//得到半径 u16 sx=x-r; u16 sy=y-r; u16 px0,px1; u16 py0,py1; u16 i; gui_fill_circle(x,y,r,WHITE); //画外圈 gui_fill_circle(x,y,r-4,BLACK); //画内圈 for(i=0;i<60;i++)//画秒钟格 { px0=sx+r+(r-4)*sin((app_pi/30)*i); py0=sy+r-(r-4)*cos((app_pi/30)*i); px1=sx+r+(r-d)*sin((app_pi/30)*i); py1=sy+r-(r-d)*cos((app_pi/30)*i); gui_draw_bline1(px0,py0,px1,py1,0,WHITE); } for(i=0;i<12;i++)//画小时格 { px0=sx+r+(r-5)*sin((app_pi/6)*i); py0=sy+r-(r-5)*cos((app_pi/6)*i); px1=sx+r+(r-d)*sin((app_pi/6)*i); py1=sy+r-(r-d)*cos((app_pi/6)*i); gui_draw_bline1(px0,py0,px1,py1,2,YELLOW); } for(i=0;i<4;i++)//画3小时格 { px0=sx+r+(r-5)*sin((app_pi/2)*i); py0=sy+r-(r-5)*cos((app_pi/2)*i); px1=sx+r+(r-d-3)*sin((app_pi/2)*i); py1=sy+r-(r-d-3)*cos((app_pi/2)*i); gui_draw_bline1(px0,py0,px1,py1,2,YELLOW); } gui_fill_circle(x,y,d/2,WHITE); //画中心圈 } //显示时间 //x,y:坐标中心点 //size:表盘大小(直径) //d:表盘分割,秒钟的高度 //hour:时钟 //min:分钟 //sec:秒钟 void calendar_circle_clock_showtime(u16 x,u16 y,u16 size,u16 d,u8 hour,u8 min,u8 sec) { static u8 oldhour=0; //最近一次进入该函数的时分秒信息 static u8 oldmin=0; static u8 oldsec=0; u16 r=size/2;//得到半径 u16 sx=x-r; u16 sy=y-r; u16 px0,px1; u16 py0,py1; u8 r1; if(hour>11)hour-=12; /////////////////////////////////////////////// //清除小时 r1=d/2+4; //清除上一次的数据 px0=sx+r+(r-3*d-7)*sin((app_pi/6)*oldhour); py0=sy+r-(r-3*d-7)*cos((app_pi/6)*oldhour); px1=sx+r+r1*sin((app_pi/6)*oldhour); py1=sy+r-r1*cos((app_pi/6)*oldhour); gui_draw_bline1(px0,py0,px1,py1,2,BLACK); //清除分钟 r1=d/2+3; //清除上一次的数据 px0=sx+r+(r-2*d-7)*sin((app_pi/30)*oldmin); py0=sy+r-(r-2*d-7)*cos((app_pi/30)*oldmin); px1=sx+r+r1*sin((app_pi/30)*oldmin); py1=sy+r-r1*cos((app_pi/30)*oldmin); gui_draw_bline1(px0,py0,px1,py1,1,BLACK); //清除秒钟 r1=d/2+3; //清除上一次的数据 px0=sx+r+(r-d-7)*sin((app_pi/30)*oldsec); py0=sy+r-(r-d-7)*cos((app_pi/30)*oldsec); px1=sx+r+r1*sin((app_pi/30)*oldsec); py1=sy+r-r1*cos((app_pi/30)*oldsec); gui_draw_bline1(px0,py0,px1,py1,0,BLACK); /////////////////////////////////////////////// //显示小时 r1=d/2+4; //显示新的时钟 px0=sx+r+(r-3*d-7)*sin((app_pi/6)*hour); py0=sy+r-(r-3*d-7)*cos((app_pi/6)*hour); px1=sx+r+r1*sin((app_pi/6)*hour); py1=sy+r-r1*cos((app_pi/6)*hour); gui_draw_bline1(px0,py0,px1,py1,2,YELLOW); //显示分钟 r1=d/2+3; //显示新的分钟 px0=sx+r+(r-2*d-7)*sin((app_pi/30)*min); py0=sy+r-(r-2*d-7)*cos((app_pi/30)*min); px1=sx+r+r1*sin((app_pi/30)*min); py1=sy+r-r1*cos((app_pi/30)*min); gui_draw_bline1(px0,py0,px1,py1,1,GREEN); //显示秒钟 r1=d/2+3; //显示新的秒钟 px0=sx+r+(r-d-7)*sin((app_pi/30)*sec); py0=sy+r-(r-d-7)*cos((app_pi/30)*sec); px1=sx+r+r1*sin((app_pi/30)*sec); py1=sy+r-r1*cos((app_pi/30)*sec); gui_draw_bline1(px0,py0,px1,py1,0,RED); oldhour=hour; //保存时 oldmin=min; //保存分 oldsec=sec; //保存秒 } [/mw_shl_code]
