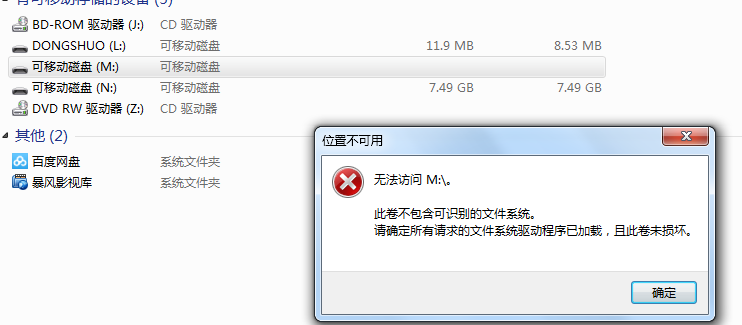

STM32F103实现NandFlash做U盘，有盘符不能打开

2019-08-19 20:00发布

///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
1.现在NandFlash读写是没有问题的；可以正常读出NandID

2.改了几个地方：
1)mass_mal.h
/* Includes ------------------------------------------------------------------*/
#include "sys.h"

/* Exported types ------------------------------------------------------------*/
/* Exported constants --------------------------------------------------------*/
#define MAL_OK 0
#define MAL_FAIL 1
//#define MAX_LUN  1 //2个可移动磁盘 SD卡+FLASH
#define MAX_LUN  2 //3个可移动磁盘 SD卡+FLASH+NandFlash

extern long long Mass_Memory_Size[MAX_LUN+1];
extern u32 Mass_Block_Size[MAX_LUN+1];
extern u32 Mass_Block_Count[MAX_LUN+1];

2）mass_mal.c
/**
  ******************************************************************************
  * @file mass_mal.c
  * @author  MCD Application Team
  * @version V4.0.0
  * @date 21-January-2013
  * @brief Medium Access Layer interface
  ******************************************************************************
  * @attention
  *
  * <h2><center>© COPYRIGHT 2013 STMicroelectronics</center></h2>
  *
  * Licensed under MCD-ST Liberty SW License Agreement V2, (the "License");
  * You may not use this file except in compliance with the License.
  * You may obtain a copy of the License at:
  *
  *       http://www.st.com/software_license_agreement_liberty_v2
  *
  * Unless required by applicable law or agreed to in writing, software
  * distributed under the License is distributed on an "AS IS" BASIS,
  * WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
  * See the License for the specific language governing permissions and
  * limitations under the License.
  *
  ******************************************************************************
  */

/* Includes ------------------------------------------------------------------*/
#include "platform_config.h"
#include "mass_mal.h"
#include "sdio_sdcard.h"
#include "w25qxx.h"
#include "fsmc_nand.h"

/* Private typedef -----------------------------------------------------------*/
/* Private define ------------------------------------------------------------*/
/* Private macro -------------------------------------------------------------*/
/* Private variables ---------------------------------------------------------*/
long long Mass_Memory_Size[MAX_LUN+1];
u32 Mass_Block_Size[MAX_LUN+1];
u32 Mass_Block_Count[MAX_LUN+1];

/* Private function prototypes -----------------------------------------------*/
/* Private functions ---------------------------------------------------------*/
/*******************************************************************************
* Function Name  : MAL_Init
* Description : Initializes the Media on the STM32
* Input       : None
* Output       : None
* Return       : None
*******************************************************************************/
uint16_t MAL_Init(uint8_t lun)
{
u16 Status=MAL_OK;
switch (lun)
{
case 0:
break;
case 1:
break;
case 2:
break;
default:
return MAL_FAIL;
}
return Status;
}
/*******************************************************************************
* Function Name  : MAL_Write
* Description : Write sectors
* Input       : None
* Output       : None
* Return       : None
*******************************************************************************/
uint16_t MAL_Write(uint8_t lun, uint64_t Memory_Offset, uint32_t *Writebuff, uint16_t Transfer_Length)
{
u8 STA;
switch (lun) //这里,根据lun的值确定所要操作的磁盘
{
case 0:      //磁盘0为 SPI FLASH盘
STA=0;
W25QXX_Write((u8*)Writebuff, Memory_Offset, Transfer_Length);
break;
case 1: //磁盘1为SD卡
STA=SD_WriteDisk((u8*)Writebuff, Memory_Offset>>9, Transfer_Length>>9);
break;
case 2:
                     STA=FlashWriteOneSector(Memory_Offset, (u8*)Writebuff, Transfer_Length);
break;
default:
return MAL_FAIL;
}
if(STA!=0)return MAL_FAIL;
return MAL_OK;
}

/*******************************************************************************
* Function Name  : MAL_Read
* Description : Read sectors
* Input       : None
* Output       : None
* Return       : Buffer pointer
*******************************************************************************/
uint16_t MAL_Read(uint8_t lun, uint64_t Memory_Offset, uint32_t *Readbuff, uint16_t Transfer_Length)
{
u8 STA;
switch (lun) //这里,根据lun的值确定所要操作的磁盘
{
case 0: //磁盘0为 SPI FLASH盘
STA=0;
W25QXX_Read((u8*)Readbuff, Memory_Offset, Transfer_Length);
break;
case 1: //磁盘1为SD卡
STA=SD_ReadDisk((u8*)Readbuff, Memory_Offset>>9, Transfer_Length>>9);
break;
case 2:
STA=FlashReadOneSector(Memory_Offset, (u8*)Readbuff, Transfer_Length);
break;
default:
return MAL_FAIL;
}
if(STA!=0)return MAL_FAIL;
return MAL_OK;
}

/*******************************************************************************
* Function Name  : MAL_GetStatus
* Description : Get status
* Input       : None
* Output       : None
* Return       : None
*******************************************************************************/
uint16_t MAL_GetStatus (uint8_t lun)
{
switch(lun)
{
case 0:
return MAL_OK;
case 1:
return MAL_OK;
case 2:
return MAL_OK;
default:
return MAL_FAIL;
}
}

/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/

三、主程序：
extern u8 Max_Lun; //支持的磁盘个数,0表示1个,1表示2个.

int main(void)
{
u8  ID_Code[5]={0,0,0,0,0};
u8 offline_cnt=0;
u8 tct=0;
u8 USB_STA;
u8 Divece_STA;
u8 i=0;

delay_init();              //延时函数初始化
  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
uart_init(115200);      //串口初始化为115200
usart3_init(9600);
LED_Init();       //初始化与LED连接的硬件接口
LCD_Init();    //初始化LCD
W25QXX_Init(); //初始化W25Q128
FlashInit();    //NandFlash初始化
my_mem_init(SRAMIN); //初始化内部内存池
delay_ms(1000);

POINT_COLOR=RED;//设置字体为红 {MOD}
LCD_ShowString(30,50,200,16,16,"WarShip STM32");
LCD_ShowString(30,70,200,16,16,"USB Card Reader TEST");
LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK");
LCD_ShowString(30,110,200,16,16,"2015/1/29");
W25QXX_Init();

u3_printf("Start Test NandFlash ");

//Nand Flash ID = EC,F1,00,95  Type = K9F1G08U0B
FlashReadId(ID_Code);
for(i=0; i <5; ++i)
{
u3_printf("%2x ",ID_Code);
}
u3_printf(" ");

if ((ID_Code[0] == 0xEC) && (ID_Code[1] == 0xF1)&& (ID_Code[2] == 0x00) && (ID_Code[3] == 0x95))
  {
/* only one zone is used */
//计算磁盘大小＝实际大小－备用块大小
Mass_Block_Count[2] = FLASH_MAX_SECTOR_ADDR/FLASH_SECTOR_SIZE; //NAND_ZONE_SIZE * NAND_BLOCK_SIZE * NAND_MAX_ZONE ;
Mass_Block_Size[2]  = FLASH_SECTOR_SIZE;//NAND_PAGE_SIZE;
Mass_Memory_Size[2] = (Mass_Block_Count[2] * Mass_Block_Size[2]);
u3_printf("Type = K9F1G08U0B ");

//LCD_ShowString(30,170,200,16,16,"Type = K9F1G08U0B");
  }
else
{
Max_Lun--;
u3_printf("NandFlash Error! ");

//LCD_ShowString(30,170,200,16,16,"NandFlash Error!"); //检测SD卡错误
}

//SD卡
if(SD_Init())
{
//Max_Lun=0; //SD卡错误,则仅只有一个磁盘.
Max_Lun--;
u3_printf("SD Card Error! ");

//LCD_ShowString(30,130,200,16,16,"SD Card Error!"); //检测SD卡错误
}
else //SD 卡正常
{
//LCD_ShowString(30,130,200,16,16,"SD Card Size:    MB");
Mass_Memory_Size[1]=SDCardInfo.CardCapacity; //得到SD卡容量（字节），当SD卡容量超过4G的时候,需要用到两个u32来表示
Mass_Block_Size[1] =512; //因为我们在Init里面设置了SD卡的操作字节为512个,所以这里一定是512个字节.
Mass_Block_Count[1]=Mass_Memory_Size[1]/Mass_Block_Size[1];
u3_printf("SD Card Volume：%d ", Mass_Memory_Size[1]>>20);

//LCD_ShowNum(134,130,Mass_Memory_Size[1]>>20,5,16); //显示SD卡容量
}

//W25Q128
if(W25QXX_TYPE!=W25Q128)
{
//LCD_ShowString(30,130,200,16,16,"W25Q128 Error!"); //检测SD卡错误
u3_printf("W25Q128 Error! ");
}
else //SPI FLASH 正常
{
Mass_Memory_Size[0]=1024*1024*12; //前12M字节
Mass_Block_Size[0] =512; //设置SPI FLASH的操作扇区大小为512
Mass_Block_Count[0]=Mass_Memory_Size[0]/Mass_Block_Size[0];
u3_printf("SPI FLASH Size:12MB ");

//LCD_ShowString(30,150,200,16,16,"SPI FLASH Size:12MB");
}

delay_ms(1800);
USB_Port_Set(0); //USB先断开
delay_ms(700);
USB_Port_Set(1); //USB再次连接
//LCD_ShowString(30,170,200,16,16,"USB Connecting..."); //提示USB开始连接
   u3_printf("USB Connecting... ");
Data_Buffer=mymalloc(SRAMIN,BULK_MAX_PACKET_SIZE*2*4); //为USB数据缓存区申请内存
Bulk_Data_Buff=mymalloc(SRAMIN,BULK_MAX_PACKET_SIZE); //申请内存

//USB配置
USB_Interrupts_Config();
Set_USBClock();
USB_Init();
delay_ms(1800);
while(1)
{
delay_ms(1);
if(USB_STA!=USB_STATUS_REG)//状态改变了
{
LCD_Fill(30,190,240,190+16,WHITE);//清除显示

if(USB_STATUS_REG&0x01)//正在写
{
LCD_ShowString(30,190,200,16,16,"USB Writing...");//提示USB正在写入数据
}

if(USB_STATUS_REG&0x02)//正在读
{
LCD_ShowString(30,190,200,16,16,"USB Reading...");//提示USB正在读出数据
}

if(USB_STATUS_REG&0x04)
LCD_ShowString(30,210,200,16,16,"USB Write Err ");//提示写入错误
else
LCD_Fill(30,210,240,210+16,WHITE);//清除显示

if(USB_STATUS_REG&0x08)
LCD_ShowString(30,230,200,16,16,"USB Read  Err ");//提示读出错误
else
LCD_Fill(30,230,240,230+16,WHITE);//清除显示

USB_STA=USB_STATUS_REG;//记录最后的状态
}

if(Divece_STA!=bDeviceState)
{
if(bDeviceState==CONFIGURED)
LCD_ShowString(30,170,200,16,16,"USB Connected ");//提示USB连接已经建立
else
LCD_ShowString(30,170,200,16,16,"USB DisConnected ");//提示USB被拔出了

Divece_STA=bDeviceState;
}

tct++;
if(tct==200)
{
tct=0;
LED0=!LED0;//提示系统在运行
if(USB_STATUS_REG&0x10)
{
offline_cnt=0;//USB连接了,则清除offline计数器
bDeviceState=CONFIGURED;
}
else//没有得到轮询
{
offline_cnt++;
if(offline_cnt>10)bDeviceState=UNCONNECTED;//2s内没收到在线标记,代表USB被拔出了
}

USB_STATUS_REG=0;
}
};
}

////////////////////////////////////////////////////
附件是编译通过的工程文件，麻烦大家给看一下问题出在哪儿。非常感谢，已经卡了三四天了，郁闷。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

2条回答

muzilili
1楼-- · 2019-08-19 20:14

晕，怎么后面代码是斜体的，不好意思了，可以直接下载附件看
1.nand的实现是网上找的一个这个型号的例程，测试了一下读写，应该是没有问题的；
2.主要改了USB跟Mass相关的，其他的没怎么动，可以看到有盘符；

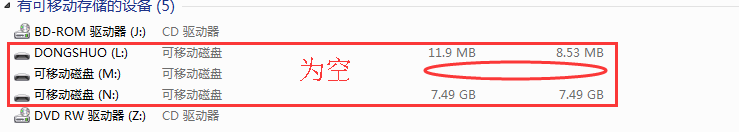

3.但是盘符不能操作，不知道还有哪儿需要修改；
4.比较奇怪的是。可以看到3个盘符，除了NandFlash的这个，其他的两个都可以操作，所以不应该是没有挂载FATFS的原因。

加载中...

muzilili
2楼-- · 2019-08-19 23:40

不知道需要怎样才能@原子哥，帮忙解答一下，拜谢
