上次发了个画的pcb板又修改了几天，请大神帮忙看看有问题吗？

2019-08-19 20:07发布

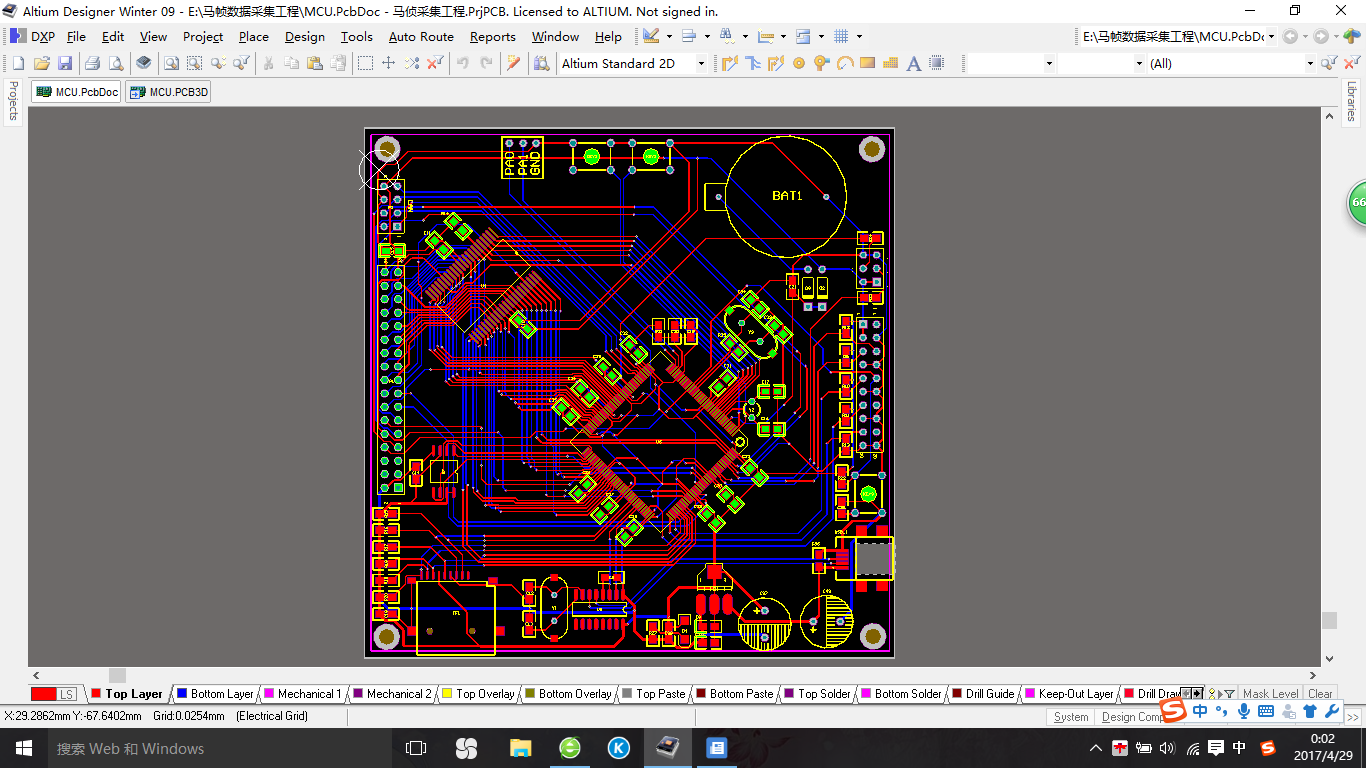

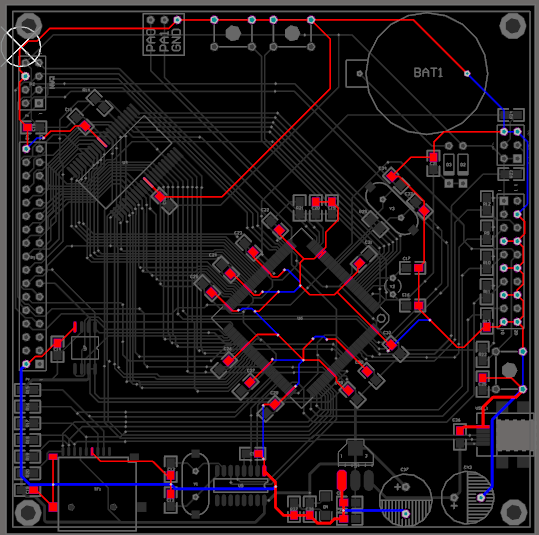

前段时间上传了一个pcb板，然后效果不是很好，受论坛大神的指点花了几天时间重新布局了，希望论坛的大神能指指问题，我要打板了所以希望看看有没有什么问题，请大神帮帮忙，谢谢了截图00.png

MCU.rar (1017.65 KB, 下载次数: 261) 2017-4-29 00:06 上传点击文件名下载附件

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

23条回答

1楼-- · 2019-08-19 22:51

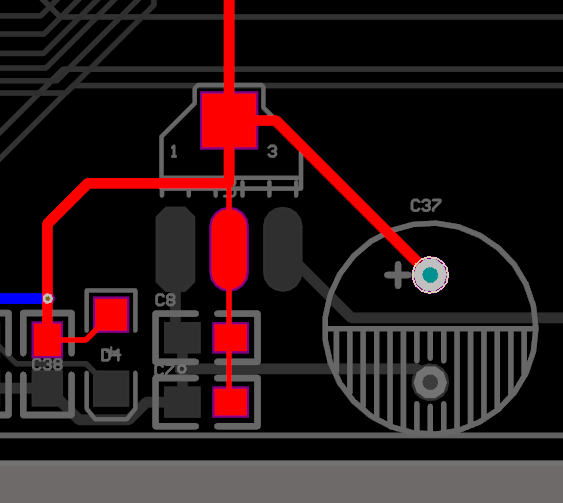

第一，电源走线太细
第二，电源部分虽然放了滤波电容，但走线上没有经过它。

2楼-- · 2019-08-20 00:45

看看吧

3楼-- · 2019-08-20 05:32

精彩回答 2 元偷偷看……

4楼-- · 2019-08-20 05:42

漂亮

5楼-- · 2019-08-20 06:13

ahty 发表于 2017-5-2 13:51
第一，电源走线太细
第二，电源部分虽然放了滤波电容，但走线上没有经过它。

好像都经过了吧，大神？线细的问题我觉得电流应该不会很大吧，毕竟就3.3v的，应该没事吧？这个不是太懂哦

6楼-- · 2019-08-20 09:50

正点原子发表于 2017-5-2 01:02
还可以，打板吧

原子哥说了就打了
