第四十五章  FATFS实验

上一章，我们学习了SD卡的使用，不过仅仅是简单的实现读扇区而已，真正要好好应用SD卡，必须使用文件系统管理，本章，我们将使用FATFS来管理SD卡，实现SD卡文件的读写等基本功能。本章分为如下几个部分： 45.1 FATFS简介 45.2 硬件设计 45.3 软件设计 45.4 下载验证

45.1 FATFS简介

FATFS是一个完全免费开源的FAT 文件系统模块，专门为小型的嵌入式系统而设计。它完全用标准C 语言编写，所以具有良好的硬件平**立性，可以移植到8051、PIC、AVR、SH、Z80、H8、ARM 等系列单片机上而只需做简单的修改。它支持FATl2、FATl6 和FAT32，支持多个存储媒介；有独立的缓冲区，可以对多个文件进行读／写，并特别对8 位单片机和16 位单片机做了优化。 FATFS的特点有： l  Windows兼容的FAT文件系统（支持FAT12/FAT16/FAT32） l  与平台无关，移植简单 l  代码量少、效率高 l  多种配置选项 ?  支持多卷（物理驱动器或分区，最多10个卷） ?  多个ANSI/OEM代码页包括DBCS ?  支持长文件名、ANSI/OEM或Unicode ?  支持RTOS ?  支持多种扇区大小 ?  只读、最小化的API和I/O缓冲区等 FATFS的这些特点，加上免费、开源的原则，使得FATFS应用非常广泛。FATFS模块的层次结构如图45.1.1所示：
图45.1.1 FATFS层次结构图 最顶层是应用层，使用者无需理会FATFS的内部结构和复杂的FAT 协议，只需要调用FATFS模块提供给用户的一系列应用接口函数，如f_open，f_read，f_write 和f_close等，就可以像在PC 上读／写文件那样简单。 中间层FATFS模块，实现了FAT 文件读／写协议。FATFS模块提供的是ff.c和ff.h。除非有必要，使用者一般不用修改，使用时将头文件直接包含进去即可。 需要我们编写移植代码的是FATFS模块提供的底层接口，它包括存储媒介读／写接口（disk I/O）和供给文件创建修改时间的实时时钟。 FATFS的源码，大家可以在：http://elm-chan.org/fsw/ff/00index_e.html 这个网站下载到，目前最新版本为R0.09a。本章我们就使用最新版本的的FATFS作为介绍，下载最新版本的FATFS软件包，解压后可以得到两个文件夹：doc和src。doc里面主要是对FATFS的介绍，而src里面才是我们需要的源码。 其中，与平台无关的是： ffconf.h                 FATFS模块配置文件 ff.h                       FATFS和应用模块公用的包含文件 ff.c                       FATFS模块 diskio.h                 FATFS和disk I/O模块公用的包含文件 interger.h               数据类型定义 option                   可选的外部功能（比如支持中文等） 与平台相关的代码（需要用户提供）是： diskio.c                 FATFS和disk I/O模块接口层文件 FATFS模块在移植的时候，我们一般只需要修改2个文件，即ffconf.h和diskio.c。FATFS模块的所有配置项都是存放在ffconf.h里面，我们可以通过配置里面的一些选项，来满足自己的需求。接下来我们介绍几个重要的配置选项。 1）_FS_TINY。这个选项在R0.07版本中开始出现，之前的版本都是以独立的C文件出现（FATFS和Tiny FATFS），有了这个选项之后，两者整合在一起了，使用起来更方便。我们使用FATFS，所以把这个选项定义为0即可。 2）_FS_READONLY。这个用来配置是不是只读，本章我们需要读写都用，所以这里设置为0即可。 3）_USE_STRFUNC。这个用来设置是否支持字符串类操作，比如f_putc，f_puts等，本章我们需要用到，故设置这里为1。 4）_USE_MKFS。这个用来定时是否使能格式化，本章需要用到，所以设置这里为1。 5）_USE_FASTSEEK。这个用来使能快速定位，我们设置为1，使能快速定位。 6）_CODE_PAGE。这个用于设置语言类型，包括很多选项（见FATFS官网说明），我们这里设置为936，即简体中文（GBK码，需要c936.c文件支持，该文件在option文件夹）。 7）_USE_LFN。该选项用于设置是否支持长文件名（还需要_CODE_PAGE支持），取值范围为0~3。0，表示不支持长文件名，1~3是支持长文件名，但是存储地方不一样，我们选择使用3，通过ff_memalloc函数来动态分配长文件名的存储区域。 8）_VOLUMES。用于设置FATFS支持的逻辑设备数目，我们设置为2，即支持2个设备。 9）_MAX_SS。扇区缓冲的最大值，一般设置为512。 其他配置项，我们这里就不一一介绍了，FATFS的说明文档里面有很详细的介绍，大家自己阅读即可。下面我们来讲讲FATFS的移植，FATFS的移植主要分为3步： ①     数据类型：在integer.h 里面去定义好数据的类型。这里需要了解你用的编译器的数 据类型，并根据编译器定义好数据类型。 ②     配置：通过ffconf.h配置FATFS的相关功能，以满足你的需要。 ③     函数编写：打开diskio.c，进行底层驱动编写，一般需要编写6 个接口函数，如 图45.1.2 所示：

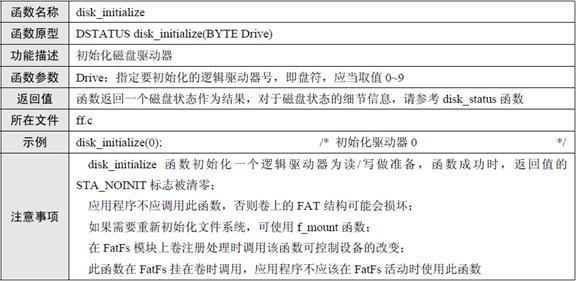

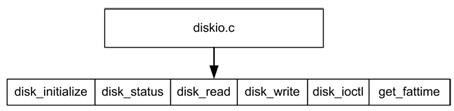

图45.1.2 diskio 需要实现的函数        通过以上三步，我们即可完成对FATFS的移植。        第一步，我们使用的是MDK3.80a编译器，器数据类型和integer.h里面定义的一致，所以此步，我们不需要做任何改动。        第二步，关于ffconf.h里面的相关配置，我们在前面已经有介绍（之前介绍的9个配置），我们将对应配置修改为我们介绍时候的值即可，其他的配置用默认配置。 第三步，因为FATFS模块完全与磁盘I/O 层分开，因此需要下面的函数来实现底层物理磁盘的读写与获取当前时间。底层磁盘I/O 模块并不是FATFS的一部分，并且必须由用户提供。这些函数一般有6个，在diskio.c里面。 首先是disk_initialize函数，该函数介绍如图45.1.3所示：

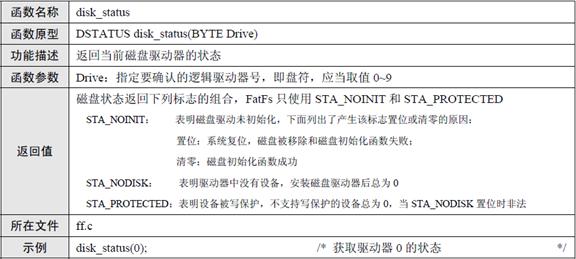

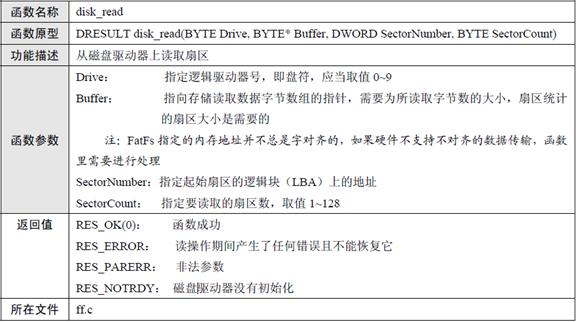

 图45.1.3 disk_initialize函数介绍        第二个函数是disk_status函数，该函数介绍如图45.1.4所示： 图45.1.4 disk_status函数介绍        第三个函数是disk_read函数，该函数介绍如图45.1.5所示：
图45.1.5 disk_read函数介绍        第四个函数是disk_write函数，该函数介绍如图45.1.6所示：

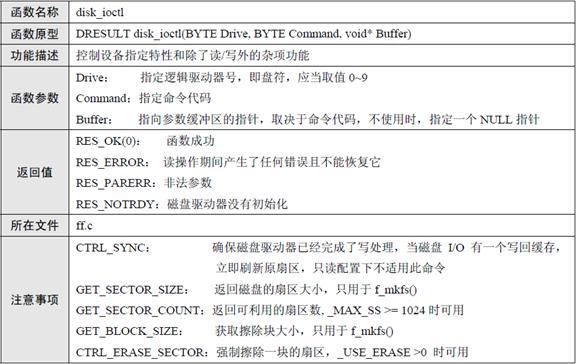

图45.1.6 disk_write函数介绍        第五个函数是disk_ioctl函数，该函数介绍如图45.1.7所示：
图45.1.7 disk_ioctl函数介绍        最后一个函数是get_fattime函数，该函数介绍如图45.1.8所示：
图45.1.8 get_fattime函数介绍        以上六个函数，我们将在软件设计部分一一实现。通过以上3个步骤，我们就完成了对FATFS的移植，就可以在我们的代码里面使用FATFS了。        FATFS提供了很多API函数，这些函数FATFS的自带介绍文件里面都有详细的介绍(包括参考代码)，我们这里就不多说了。这里需要注意的是，在使用FATFS的时候，必须先通过f_mount函数注册一个工作区，才能开始后续API的使用，关于FATFS的介绍，我们就介绍到这里。大家可以通过FATFS自带的介绍文件进一步了解和熟悉FATFS的使用。

45.2 硬件设计

本章实验功能简介：开机的时候先初始化SD卡，初始化成功之后，注册两个工作区（一个给SD卡用，一个给SPI FLASH用），然后获取SD卡的容量和剩余空间，并显示在LCD模块上，最后等待USMART输入指令进行各项测试。本实验通过DS0指示程序运行状态。 本实验用到的硬件资源有： 1）  指示灯DS0  2）  串口 3）  TFTLCD模块 4）  SD卡 5）  SPI FLASH       这些，我们在之前都已经介绍过，如有不清楚，请参考之前内容。

45.3 软件设计

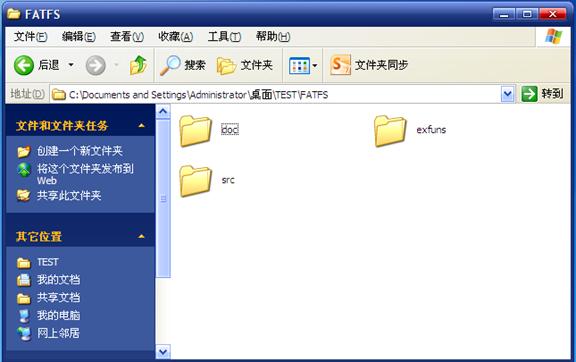

本章，我们将FATFS部分单独做一个分组，在工程目录下新建一个FATFS的文件夹，然后将FATFS R0.09a程序包解压到该文件夹下。同时，我们在FATFS文件夹里面新建一个exfuns的文件夹，用于存放我们针对FATFS做的一些扩展代码。设计完如图45.3.1所示：
图45.3.1 FATFS文件夹子目录 然后，打开上一章的工程，新建一个FATFS分组，然后将图45.3.1的src文件夹里面的ff.h、diskio.h以及option文件夹下的cc936.c等3个文件加入到FATFS组下，并将src文件夹加入头文件包含路径。     打开diskio.c，修改代码如下： #include "mmc_sd.h" #include "diskio.h" #include "flash.h" #include "malloc.h"                               #define SD_CARD 0  //SD卡,卷标为0 #define EX_FLASH 1   //外部flash,卷标为1 #define FLASH_SECTOR_SIZE 512                  //对于W25Q64 //前6M字节给fatfs用,6M字节后~6M+500K给用户用,6M+500K以后,用于存放字库, //字库占用1.5M.  u16      FLASH_SECTOR_COUNT=2048*6;   //6M字节,默认为W25Q64 #define FLASH_BLOCK_SIZE  8                //每个BLOCK有8个扇区 //初始化磁盘 DSTATUS disk_initialize (        BYTE drv                           /* Physical drive nmuber (0..) */ ) {            u8 res=0;            switch(drv)        {               case SD_CARD://SD卡                      res = SD_Initialize();//SD_Initialize()                     if(res)//STM32 SPI的bug,在sd卡操作失败的时候如果不执行下面的语句, {    //可能导致SPI读写异常                             SD_SPI_SpeedLow();                             SD_SPI_ReadWriteByte(0xff);//提供额外的8个时钟                             SD_SPI_SpeedHigh();                      }                     break;               case EX_FLASH://外部flash                      SPI_Flash_Init(); if(SPI_FLASH_TYPE==W25Q64)FLASH_SECTOR_COUNT=2048*6;                      else FLASH_SECTOR_COUNT=2048*2;                                       //其他                     break;               default:                      res=1;        }                   if(res)return  STA_NOINIT;        else return 0; //初始化成功 }   //获得磁盘状态 DSTATUS disk_status (        BYTE drv             /* Physical drive nmuber (0..) */ ) {                   return 0; }  //读扇区  //drv:磁盘编号0~9  //*buff:数据接收缓冲首地址  //sector:扇区地址  //count:需要读取的扇区数 DRESULT disk_read (        BYTE drv,             /* Physical drive nmuber (0..) */        BYTE *buff,         /* Data buffer to store read data */        DWORD sector,     /* Sector address (LBA) */        BYTE count          /* Number of sectors to read (1..255) */ ) {        u8 res=0;     if (!count)return RES_PARERR;//count不能等于0，否则返回参数错误                            switch(drv)        {               case SD_CARD://SD卡                      res=SD_ReadDisk(buff,sector,count);                       if(res)     //STM32 SPI的bug,在sd卡操作失败的时候如果不执行下面的语句, {            //可能导致SPI读写异常                             SD_SPI_SpeedLow();                             SD_SPI_ReadWriteByte(0xff);//提供额外的8个时钟                             SD_SPI_SpeedHigh();                      }                      break;               case EX_FLASH://外部flash                      for(;count>0;count--)                      {                      SPI_Flash_Read(buff,sector*FLASH_SECTOR_SIZE,FLASH_SECTOR_SIZE);                      sector++; buff+=FLASH_SECTOR_SIZE;                      }                      res=0;                      break;               default:                      res=1;        }    //处理返回值，将SPI_SD_driver.c的返回值转成ff.c的返回值     if(res==0x00)return RES_OK;          else return RES_ERROR;         }   //写扇区  //drv:磁盘编号0~9  //*buff:发送数据首地址  //sector:扇区地址  //count:需要写入的扇区数      #if _READONLY == 0 DRESULT disk_write (        BYTE drv,                    /* Physical drive nmuber (0..) */        const BYTE *buff,         /* Data to be written */        DWORD sector,            /* Sector address (LBA) */        BYTE count                 /* Number of sectors to write (1..255) */ ) {        u8 res=0;      if (!count)return RES_PARERR;//count不能等于0，否则返回参数错误                            switch(drv)        {               case SD_CARD://SD卡                      res=SD_WriteDisk((u8*)buff,sector,count);                      break;               case EX_FLASH://外部flash                      for(;count>0;count--)                      { SPI_Flash_Write((u8*)buff,sector*FLASH_SECTOR_SIZE, FLASH_SECTOR_SIZE);                             sector++;                             buff+=FLASH_SECTOR_SIZE;                      }                      res=0;                      break;               default:                      res=1;        }     //处理返回值，将SPI_SD_driver.c的返回值转成ff.c的返回值     if(res == 0x00)return RES_OK;        else return RES_ERROR;             } #endif /* _READONLY */ //其他表参数的获得  //drv:磁盘编号0~9  //ctrl:控制代码  //*buff:发送/接收缓冲区指针 DRESULT disk_ioctl (        BYTE drv,             /* Physical drive nmuber (0..) */        BYTE ctrl,            /* Control code */        void *buff             /* Buffer to send/receive control data */ ) {            DRESULT res;                                                                           if(drv==SD_CARD)//SD卡        {            switch(ctrl)            {                   case CTRL_SYNC:                             SD_CS=0;                       if(SD_WaitReady()==0)res = RES_OK;                       else res = RES_ERROR;                                     SD_CS=1;                       break;                       case GET_SECTOR_SIZE:                       *(WORD*)buff = 512; res = RES_OK;                       break;                       case GET_BLOCK_SIZE:                       *(WORD*)buff = 8; res = RES_OK;                       break;                       case GET_SECTOR_COUNT:                       *(DWORD*)buff = SD_GetSectorCount();res = RES_OK;                       break;                   default:                       res = RES_PARERR;                       break;            }        }else if(drv==EX_FLASH)   //外部FLASH         {            switch(ctrl)            {                   case CTRL_SYNC:                             res = RES_OK;                       break;                       case GET_SECTOR_SIZE:                       *(WORD*)buff = FLASH_SECTOR_SIZE;                       res = RES_OK;                       break;                       case GET_BLOCK_SIZE:                       *(WORD*)buff = FLASH_BLOCK_SIZE;                       res = RES_OK;                       break;                       case GET_SECTOR_COUNT:                       *(DWORD*)buff = FLASH_SECTOR_COUNT;                       res = RES_OK;                       break;                   default:                       res = RES_PARERR;                       break;            }        }else res=RES_ERROR;//其他的不支持     return res; }   //获得时间 //User defined function to give a current time to fatfs module      */ //31-25: Year(0-127 org.1980), 24-21: Month(1-12), 20-16: Day(1-31) */                                                                                                                                                                                                                                           //15-11: Hour(0-23), 10-5: Minute(0-59), 4-0: Second(0-29 *2) */                                                                                                                                                                                                                                                 DWORD get_fattime (void) {                                 return 0; }                   //动态分配内存 void *ff_memalloc (UINT size)                  {        return (void*)mymalloc(SRAMIN,size); } //释放内存 void ff_memfree (void* mf)         {        myfree(SRAMIN,mf); }                                                                                                                                     该函数实现了我们45.1节提到的6个函数，同时因为在ffconf.h里面设置对长文件名的支持为方法3，所以必须实现ff_memalloc和ff_memfree这两个函数。本章，我们用FATFS管理了2个磁盘：SD卡和SPI FLASH。SD卡比较好说，但是SPI FLASH，因为其扇区是4K字节大小，我们为了方便设计，强制将其扇区定义为512字节，这样带来的好处就是设计使用相对简单，坏处就是擦除次数大增，所以不要随便往SPI FLASH里面写数据，非必要最好别写，如果频繁写的话，很容易将SPI FLASH写坏。 保存diskio.c，然后打开ffconf.h，修改相关配置，并保存，此部分就不贴代码了，请大家参考光盘源码。 前面提到，我们在FATFS文件夹下还新建了一个exfuns的文件夹，该文件夹用于保存一些FATFS一些针对FATFS的扩展代码，本章，我们编写了4个文件，分别是：exfuns.c、exfuns.h、fattester.c和fattester.h。其中exfuns.c主要定义了一些全局变量，方便FATFS的使用，同时实现了磁盘容量获取等函数。而fattester.c文件则主要是为了测试FATFS用，因为FATFS的很多函数无法直接通过USMART调用，所以我们在fattester.c里面对这些函数进行了一次再封装，使得可以通过USMART调用。这几个文件的代码，我们就不贴出来了，请大家参考光盘源码，我们将exfuns.c和fattester.c加入FATFS组下，同时将exfuns文件夹加入头文件包含路径。 然后，我们打开test.c，修改main函数如下： int main(void) {                  u32 total,free;        u8 t=0;                           Stm32_Clock_Init(9);    //系统时钟设置        delay_init(72);                     //延时初始化        uart_init(72,9600);      //串口1初始化             exfuns_init();                //为fatfs相关变量申请内存                             LCD_Init();                  //初始化液晶        LED_Init();            //LED初始化        usmart_dev.init(72);            mem_init(SRAMIN);     //初始化内部内存池             POINT_COLOR=RED;//设置字体为红 {MOD}             LCD_ShowString(60,50,200,16,16,"WarShip STM32");           LCD_ShowString(60,70,200,16,16,"FATFS TEST");         LCD_ShowString(60,90,200,16,16,"ATOM@ALIENTEK");        LCD_ShowString(60,110,200,16,16,"Use USMART for test");           LCD_ShowString(60,130,200,16,16,"2012/9/18");                 while(SD_Initialize())                                //检测SD卡        {               LCD_ShowString(60,150,200,16,16,"SD Card Error!");               delay_ms(200);               LCD_Fill(60,150,240,150+16,WHITE);//清除显示                                  delay_ms(200);               LED0=!LED0;//DS0闪烁        }                                                                 exfuns_init();                                            //为fatfs相关变量申请内存                            f_mount(0,fs[0]);                                    //挂载SD卡       f_mount(1,fs[1]);                                  //挂载FLASH.               while(exf_getfree("0",&t
