自制了个STLink,从此可以和JTAG说byebye了...

2019-08-20 15:40发布

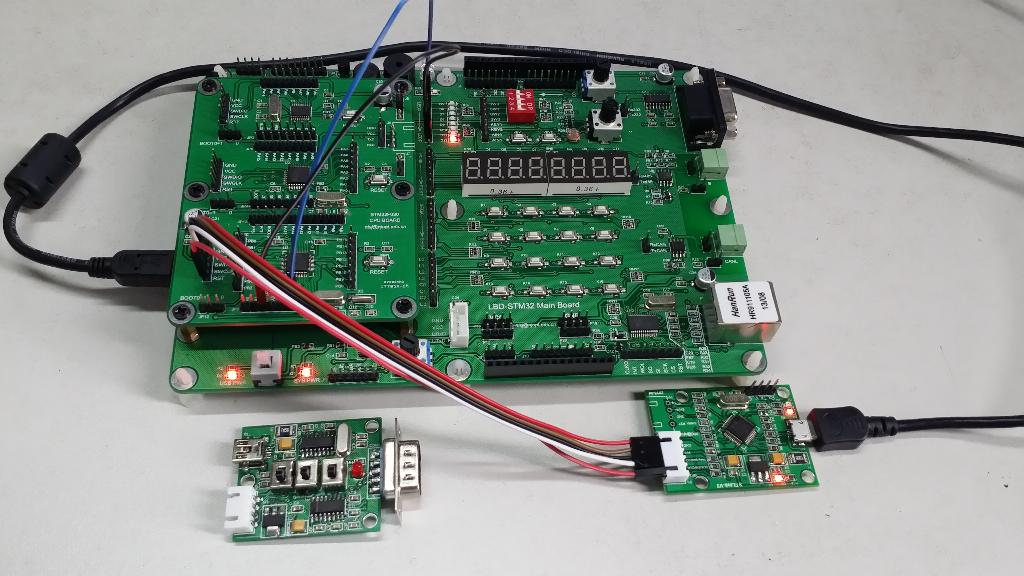

        参考的网上的资料:http://bbs.ickey.cn/group-topic-id-30162.html,按这个帖子的叙述,板子焊好后先用左下的那块串口扩展板给STLink供电,用ISP的方式烧入STLink的监控代码,之后再在PC机上安装驱动,插入STLink后更新固件,就可以用来下载、仿真了。
        设计板子的时候改了下布局,主要改动在STLink和PC机的连接方式上,没有使用原帖的直接插在PC机上的连接方式。这种调试器最好还是用USB线引出,这样比较灵活,也可以保证从调试器到目标板的引线尽量短些。这块板采用的是Micro-USB接口,主要因为现在手机数据线已经基本都统一到这种接口上了,拿来做实验比较方便,不用再专门去准备Mini-USB线。
       和JLink比较,STLink使用的是SWD接口,只占目标CPU 2根IO,省资源,但速度只有1.8MHz,所以下载时稍慢,不过调试的时候就基本没区别了
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
16条回答
taizonglai
1楼-- · 2019-08-20 17:42
厉害!!!!!
xuande
2楼-- · 2019-08-20 22:09
好,要顶!!!
mzwhhwj
3楼-- · 2019-08-20 22:49
 精彩回答 2  元偷偷看……
muniao
4楼-- · 2019-08-21 00:47
回复【4楼】mzwhhwj:
---------------------------------
不开发stm8,用jtagob确实较好,也比较简单了,
ps:通吃所有的ARM芯片,这句就不对了,不支持高端的arm的,
正点原子
5楼-- · 2019-08-21 06:38
不错,谢谢分享。。。。
jermy_z
6楼-- · 2019-08-21 10:19
厉害。。。。。。
