做了个STM32F103的工控板.

2019-08-20 15:51发布

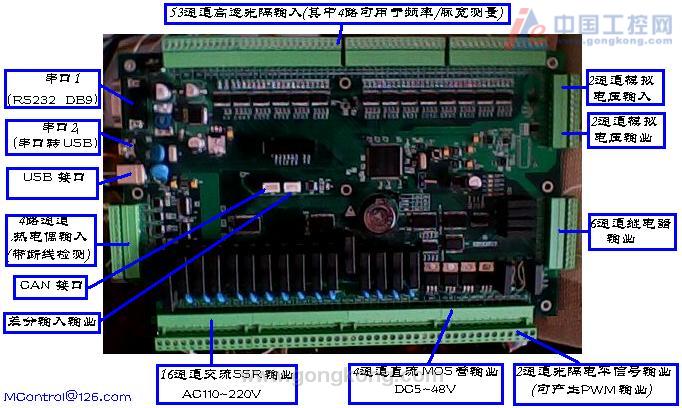

55通道高速光隔输入(其中4路可以作为频率测量,周期测量,占空比测量,脉冲宽度测量,计数器测量)
16通道固态继电器触点输出(负载AC110V~AC220V,750W)
4通道隔离高速MOS管输出(负载DC5V~48V, 150W)
2通到光隔达林顿输出(1MHZ, 可以产生PWM信号输出)
6通到小型继续电器触点输出(负载DC24V或AC220V,电流1A)
两个串口(一个RS232 DB9接口, 一个为串口转USB,可以直接与电脑的USB连接)
1个USB接口
1个现场总线CAN接口
1个差分输出输出接口
4通道热电偶测量接口(有传感器断线检测,提供PID控制程序)
2通道模拟电压输入(独立通道ADC, 10-bit,输入电压0~5V)
2通道模拟电压输出(独立通道DAC, 10-bit,输出电压0~5V)
有实时时钟RTC,带电池供电
有128BIT SHA密码保护
可以连接多款HMI人机接口触摸屏
可以帮助客户编写控制程序 MControl@126.com


友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
muc520
1楼-- · 2019-08-20 16:50
回复【楼主位】mcontrol:

---------------------------------
能可靠的运行在工业环境中不?
精品人生
2楼-- · 2019-08-20 17:39
回复【2楼】muc520:
---------------------------------
这个板子不错,我们也在思考做一个我们自己产品上的,可否进行交流。
yinyangdianzi
3楼-- · 2019-08-20 22:16
bu cuo a
mbass51
4楼-- · 2019-08-20 23:58
 精彩回答 2  元偷偷看……
mcontrol
5楼-- · 2019-08-21 02:02
很高兴与大家交流
天道酬勤8988
6楼-- · 2019-08-21 04:28
问下楼主 STM32ADC、DAC都是3.3V的你是怎样检测和输出0-5V的?是用运放还是专用的芯片?
