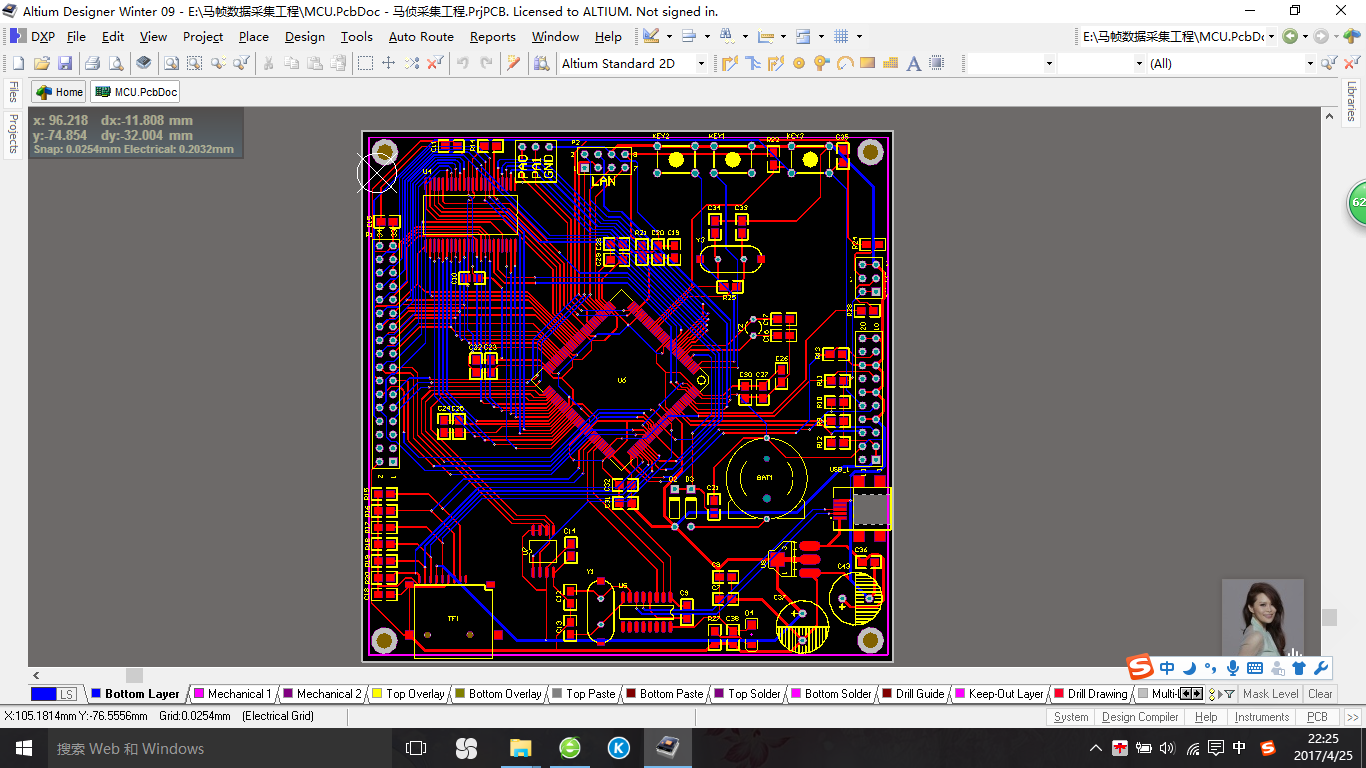

这段时间在做一个自动识别莫尔斯码的电路用stm32f103zet6做识别，然后自己画了个板子，在某宝花了170块大洋，然后检查不细致导致废了，这是第一次画stm32的电路板，不知道这样布局有没有什么问题，希望大神指点，不想再浪费money了
MCU.rar
(568.72 KB, 下载次数: 332)
2017-4-25 22:29 上传
点击文件名下载附件
MCU.rar
(568.72 KB, 下载次数: 332)
2017-4-25 22:29 上传
点击文件名下载附件
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
你两块板子算两个工程文件也就100大洋
关于你截图的板子布局，晶振和电源滤波电容尽量靠近单片机，并且你的板子不是一般的空旷~~~布局上有待提高
