分享我们团队做的很有意思的项目：基于Flash-Net芯片的远程控制开关

2019-08-20 16:31发布

本帖最后由 ljjdglg520 于 2016-1-5 16:19 编辑

两年前我来到这里开始学习STM32，那时我就决定我的毕业设计要用STM32做。于是乎我的毕业设计就用了STM32F4做的一个远程控制开关。

我今年6月毕业，现在跟小伙伴们一起出来创业，团队里面有以前在微软工作了十几年的工程师，他们共同研发了一款芯片Flash-Net，小伙伴们想着怎样去推广这块芯片，于是我就想，我干脆把我的毕业设计升级为基于Flash-Net芯片的远程控制开关，然后开源给大家，这样大家一方面有兴趣，另一方面也能够了解我们的芯片。

首先上视频，这是在原理毕业设计的基础上修改之后的。http://v.youku.com/v_show/id_XMTQzNTQwNDk4NA==.html?from=y1.7-1.2
这是修改之后的主板，这块就没有把显示屏加上去了，只保留了原来板上的Zigbee，来控制开关。

这是我们团队的Flash-Net芯片特写：

主要想表达的东西在视频里都说到了，这个Flash-Net芯片主要有2个很大的优点：
①我们做硬件的有一个问题，就是不会写软件，很多时候都要专门请人来写安卓或iOS上的软件，起码要个几千块吧，而且做出来还不好看。而这款Flash-Net芯片可以通过Adobe Flash软件，或者用HTML5来制作的动画来作为控制界面，即使你不会写安卓、iOS甚至是PC端的上位机，你只要会画画，就能够制作出很好看的控制界面。相比于安卓、iOS或者PC端上开发出来的软件，动画可以做很多很酷炫的效果，这是前三者所做不到的，而且开发速度要比前三者快很多很多（画画多简单啊）。再者，如果是用Adobe Flash制作的Flash动画，只要你的设备有能够播放Flash动画的播放器，就能够使用你自己制作的控制界面，如果是用HTML5制作的，只要有浏览器就可以使用，这意味着，只要开发一次，就能够在多个平台上（安卓，iOS、Linux等）使用。然后是软件上，就是把他当做是51单片机来使用，最常用到的库我们都有很详细的例程（事实上我们已经在外面做了几个项目，软件上几乎已经涵盖了所有最常用到的库了），大家只需要照搬我们提供的案例就可以了。
②这块Flash-Net芯片在硬件上已经解决了TCP/IP等通讯协议，只需要简单的配置就能够实现远程控制，你只需要专心去研发你的硬件，不需要在通讯方面花太多时间。我们现在用这块芯片做项目，例如前段时间做的一个远程控制一层写字楼的开关，首先开关你自己要做好，而手机控制那里，就花了2~3天时间，中间还看看电影什么的，时间还听宽裕的，当然前提是你已经学会了。上面视频里的那个界面，如果你已经学会了怎样使用，最多不超过2天就能写好，熟练的1天写完还可以有时间看电影什么的，所以开发周期那里是非常短的。

这是芯片的介绍网址：http://www.hkfrun.com/
这是芯片的介绍手册：

Flash-Net简介.pdf (8.56 MB, 下载次数: 367) 2016-1-5 00:28 上传点击文件名下载附件

按照惯例，我毕业设计的资料在这里，因为限制了20M大小，所以我把一个工程发成2个文件，这2个文件是M4的主控制板的程序，大家下载完这2个文件要放在一起才可以，把程序烧到原子哥的M4板上就可以还原触摸屏上的界面了，大家想通过触摸屏上的开关控制东西的话，可以在buttonbmpdisp.c那个文件的static void _cbDialog(WM_MESSAGE * pMsg)函数里面找到对应的开关，在里面加代码就行了。开关那里因为我已经做成产品拿去卖了，所以不方便发给大家，不过大家可以用继电器模拟一下实现远程控制开关还是很容易的。有什么不懂留言，我会回答的，其实很简单的，不过初学者应该能通过这个学到很多东西。

1.

1.zip (6.73 MB, 下载次数: 300) 2016-1-5 00:24 上传点击文件名下载附件
2.

2.zip (18.03 MB, 下载次数: 323) 2016-1-5 00:25 上传点击文件名下载附件

这个是原理图，PCB就不给了...

bysjjj.zip (49.63 KB, 下载次数: 889) 2016-1-5 00:21 上传点击文件名下载附件
这个是Flash-Net的一个原理图：

FLASH-NET板卡.rar (4.09 MB, 下载次数: 291) 2016-1-5 00:31 上传点击文件名下载附件

如果大家对Flash-Net芯片有兴趣，想跟我们合作，或者想学，或者有什么疑问，什么建议也好，可以在帖子下面留言，都是一起学习嘛,互助互利。

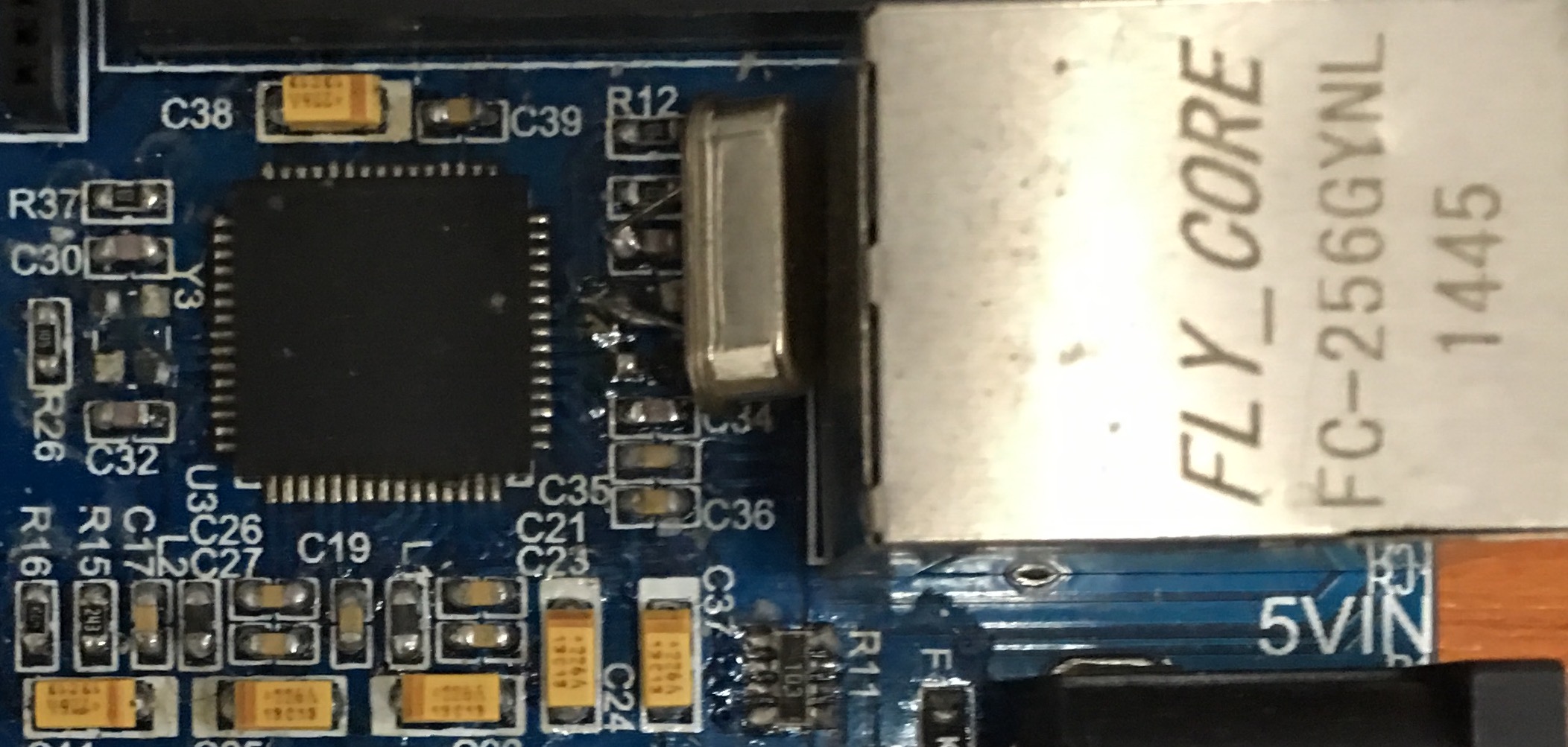

回复里有说到芯片的事，是有芯片的，前面那个是模块，直插的比较好做测试嘛，下面这个是芯片以及外-围电路部分
