关于PWM波输出的一个小问题。

2019-08-20 18:22发布

站内问答 / STM32/STM8
17930 4 1687
void TIM_CtrlPWMOutputs(TIM_TypeDef* TIMx, FunctionalState NewState)，在进行PWM波输出配置的时候，遇到这个函数，不知道啥意思..而且我无论使能与否都有输出，Enables or disables the TIM peripheral Main Outputs. ST库是这样描述的，我有点疑惑，希望大伙帮忙解答一下，这个函数的具体作用是什么，

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
xkwy
1楼-- · 2019-08-20 19:01

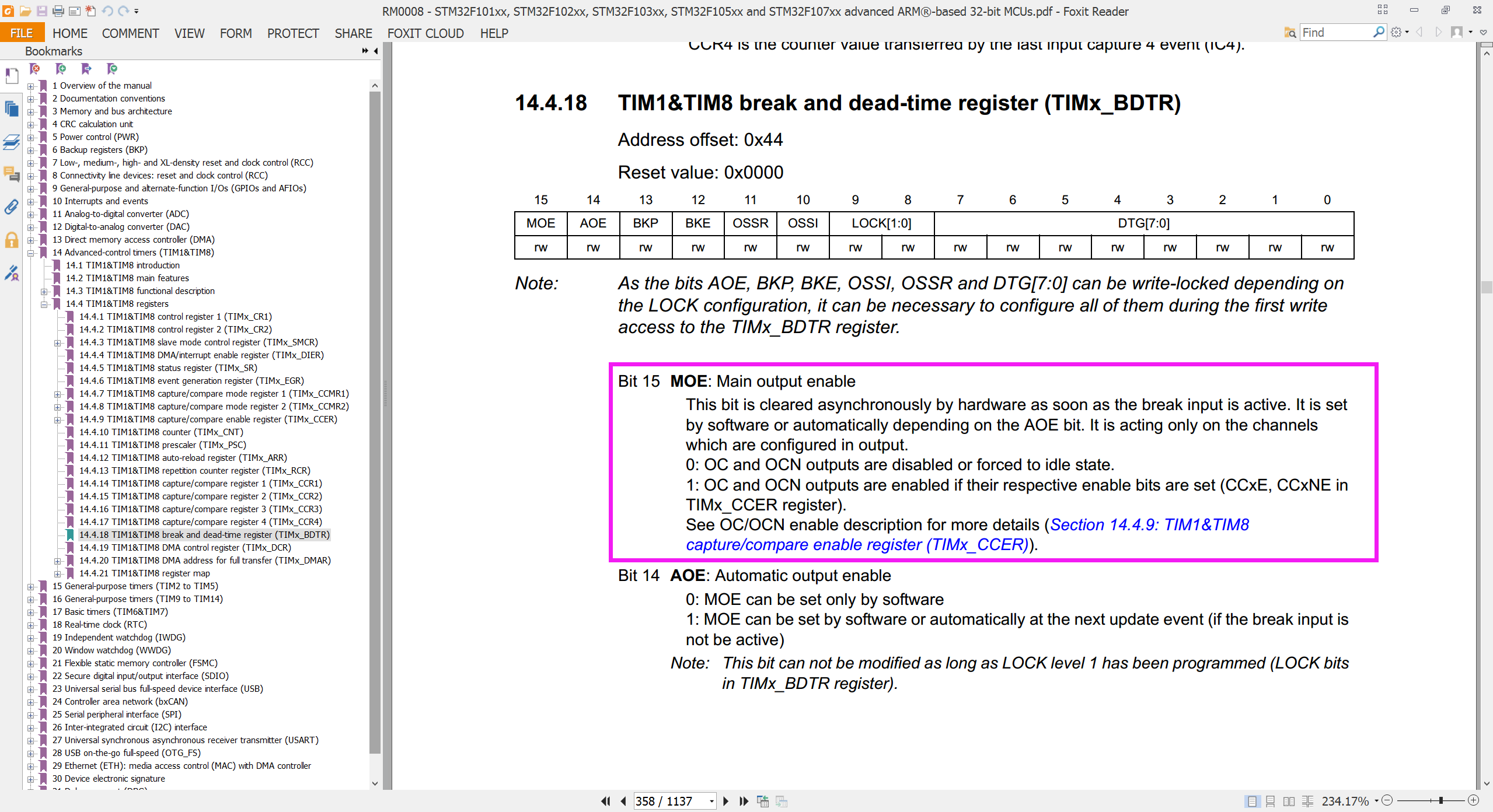

通过跟踪其库函数源码不难发现，其最终是为了操作TIM->BDTR[MOE]这个寄存器位，


它是主输出使能，相当于PWM输出的总开关，只有它有效，PWM才会有输出。

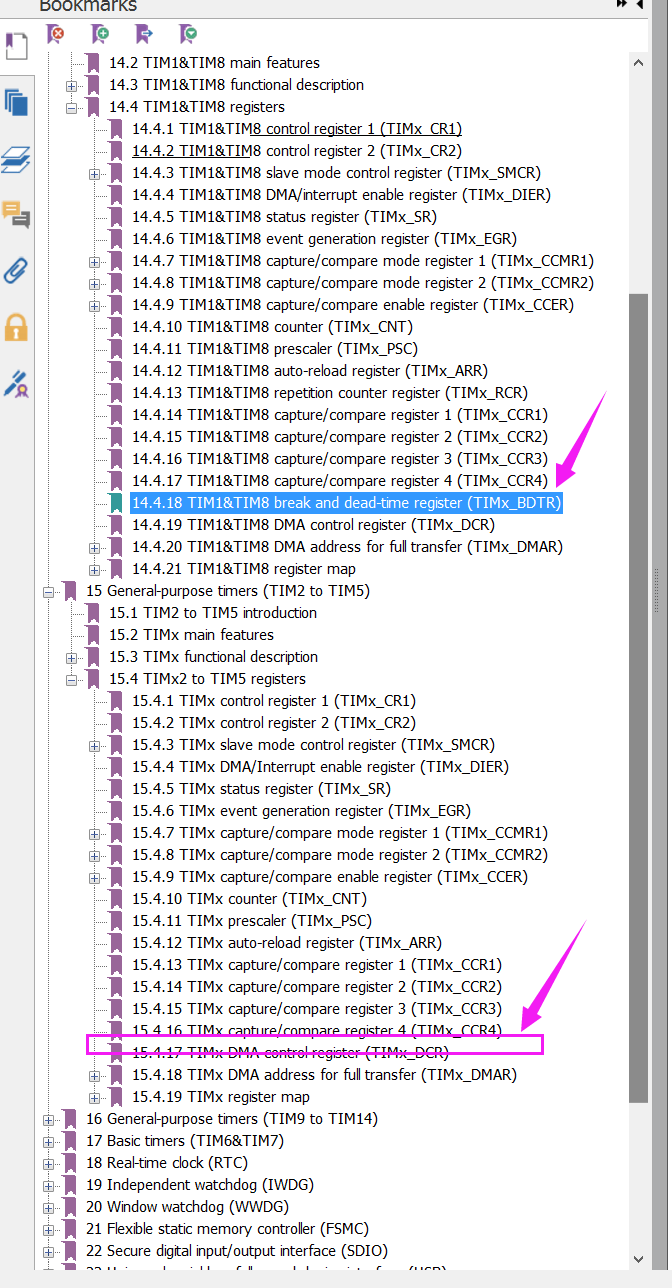

但是，这个功能只有在高级定时器（TIM1、TIM8）中才会有，
在其他定时器中根本找不到这个寄存器的（没有总开关，由各个分开关直接控制）


我猜测你使用的一定不是TIM1，所以这个位设置与否没什么用，
可以尝试一下使用TIM1，会有效果的



------不正经的分割线------

z (17).jpg
三支火把
2楼-- · 2019-08-20 22:32
明白，谢谢了，
不死鸟
3楼-- · 2019-08-20 23:14
xkwy 发表于 2016-3-8 15:37
通过跟踪其库函数源码不难发现，其最终是为了操作TIM->BDTR[MOE]这个寄存器位，

精彩的回答，尤其是分割线之后的！！
lc881214
4楼-- · 2019-08-21 04:51
帮顶。。。。。。。。。
