限位开关是否还需要外接下拉电阻

2019-08-23 14:03发布

站内问答 / STM32/STM8
17500 1 1172

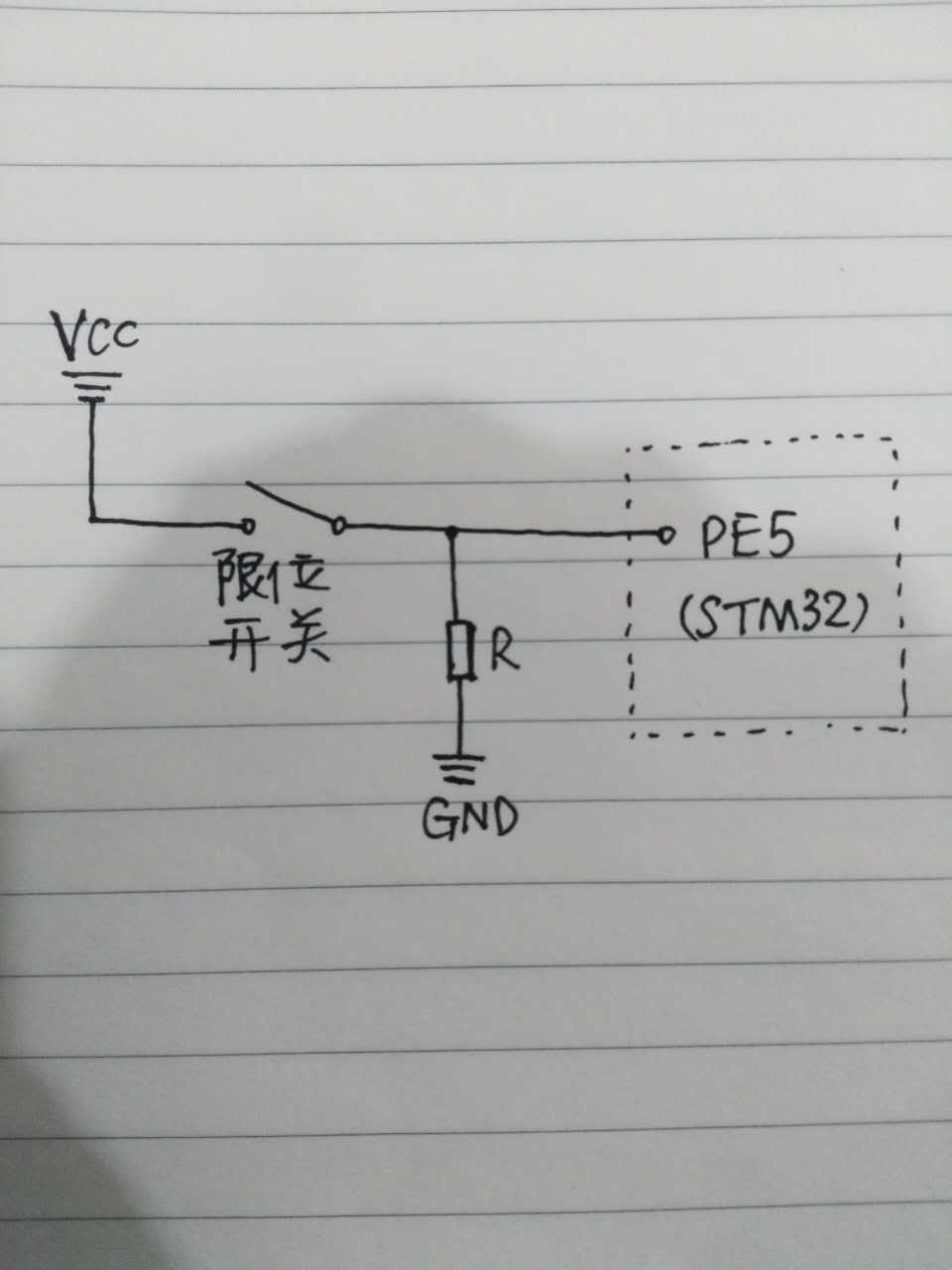

111.jpg 如图，引脚PE5经过限位开关连接至高电平，PE5设置为下拉输入；对PE5编写中断程序，检测到上升沿时关停对应的电机，实现限位。
问题是不接下拉电阻R时，中断不响应；接上R则正常相应。且经试验R为150欧姆时正常，但达到1.5K欧时也不能响应了。
故问题如下：
（1）这种情况下，正常是否需要外接下拉电阻？
（2）若需要外接，阻值选取多大？150欧姆感觉太小，功耗过大。
谢！
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
八度空间
1楼-- · 2019-08-23 18:45
建议加上，或者PCB上留一个位置，方便需要加的时候，不需要就不焊接就是了
