问题：
对于I2C的SDA和DS18B20的数据线来讲，有时候是输出信号，有时候是输入信号。
疑惑：
51单片机的IO口是通用输入输出，随时可输入或输出，不用设置。
而STM32单片机IO口模式分成了输入模式和输出模式。
难道必须每次操作IO口前都设置下它的工作模式？当设置为输出模式时不能自动的识别输入？
必须执行“IO方向设置”？请高手指导下呗。
泪奔中。。。。
原子哥程序代码：
//IO方向设置
#define DS18B20_IO_IN() {GPIOG->CRH&=0XFFFF0FFF;GPIOG->CRH|=8<<12;}
#define DS18B20_IO_OUT() {GPIOG->CRH&=0XFFFF0FFF;GPIOG->CRH|=3<<12;}
////IO操作函数
#define DS18B20_DQ_OUT PGout(11) //数据端口
A0
#define DS18B20_DQ_IN PGin(11) //数据端口
A0
u8 DS18B20_Read_Bit(void) // read one bit
{
u8 data;
DS18B20_IO_OUT();//SET PA0 OUTPUT
DS18B20_DQ_OUT=0;
delay_us(2);
DS18B20_DQ_OUT=1;
DS18B20_IO_IN();//SET PA0 INPUT
delay_us(12);
if(DS18B20_DQ_IN)data=1;
else data=0;
delay_us(50);
return data;
}
对于I2C的SDA和DS18B20的数据线来讲，有时候是输出信号，有时候是输入信号。
疑惑：
51单片机的IO口是通用输入输出，随时可输入或输出，不用设置。
而STM32单片机IO口模式分成了输入模式和输出模式。
难道必须每次操作IO口前都设置下它的工作模式？当设置为输出模式时不能自动的识别输入？
必须执行“IO方向设置”？请高手指导下呗。
泪奔中。。。。
原子哥程序代码：
//IO方向设置
#define DS18B20_IO_IN() {GPIOG->CRH&=0XFFFF0FFF;GPIOG->CRH|=8<<12;}
#define DS18B20_IO_OUT() {GPIOG->CRH&=0XFFFF0FFF;GPIOG->CRH|=3<<12;}
////IO操作函数
#define DS18B20_DQ_OUT PGout(11) //数据端口
A0 #define DS18B20_DQ_IN PGin(11) //数据端口
A0 u8 DS18B20_Read_Bit(void) // read one bit
{
u8 data;
DS18B20_IO_OUT();//SET PA0 OUTPUT
DS18B20_DQ_OUT=0;
delay_us(2);
DS18B20_DQ_OUT=1;
DS18B20_IO_IN();//SET PA0 INPUT
delay_us(12);
if(DS18B20_DQ_IN)data=1;
else data=0;
delay_us(50);
return data;
}
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

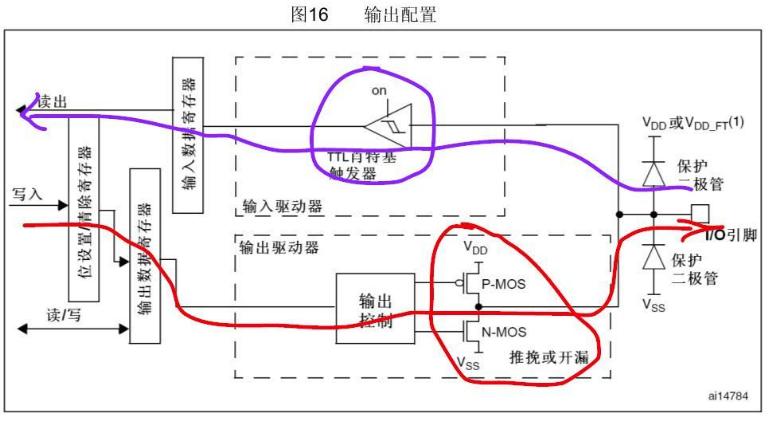

设置GPIO为输出时，电路图如下：
图1 中文参考手册原图
图2 中文参考手册原说明
从图1红 {MOD}指示(输出走向)、紫 {MOD}指示(输入走向)来看，结合图2中文字解释，可得到如下的结论：
1 设置为输出模式后，输出通道有效。
如果是开漏模式，就是将“红 {MOD}圈”中的两个MOS管中的P-MOS去掉。(此时，如果输出高电平，外部应接上拉电阻到VCC。)
如果是推挽模式，就是“红 {MOD}圈”中的两个MOS管均起作用。(此时，如果输出高电平，外部引脚由于输入控制接地了，那就有可能烧引脚)
2 设置为输出模式后，输入通道有效。
设置为输出模式，从图1和图2描述来看，图1中的“紫 {MOD}圈”施密特触发器决定是否允许输入。而图2的描述说“施密特触发输入被激活”，
因此可以认为“输入通道”有效。
同时，图2的描述“开漏模式时，对输入数据寄存器的读访问可得到I/O状态”更加说明了输入模式的打开。
但是有个问题需要思考和实验。
条件：
开漏模式，既做输出又做输入，分时进行。
问题：
假如前一时刻t0，从输出通道输出了0。此时，红圈N-MOS导通接地，外部引脚输出0。
假如此状态未变，下一时刻t1需要从外部引脚读入IO状态。
外部引脚为0无所谓，正常。
但是如果外部引脚为1，是否会因为STM32内部输出通道的N-MOS接地而把外部的1给拉为了0呢？
---------------------------------
个人看法：
设置为输出模式，从图1和图2描述来看，图1中的“紫 {MOD}圈”施密特触发器决定是否允许输入。而图2的描述说“施密特触发输入被激活”，
因此可以认为“输入通道”有效。
同时，图2的描述“开漏模式时，对输入数据寄存器的读访问可得到I/O状态”更加说明了输入模式的打开。
这段话是不是应该理解为，读I/O的状态就是读的输出呢？
---------------------------------
在数字电路里这叫做竞争.会,但不一定,原因要涉及半导体制作和封装工艺.
