急问：SPARTAN6 XC6SLX9 下载程序时芯片扫描不到的问题？

2019-03-25 08:52发布

用的是SPARTAN6 XC6SLX9

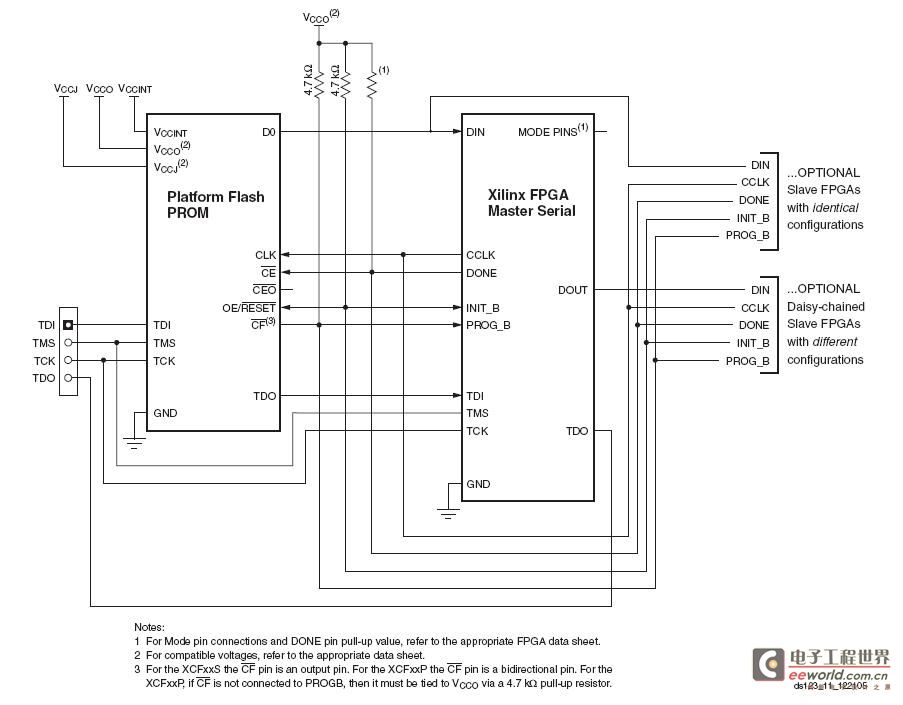

Platform Flash用的是XCF02S
Boundary Scan—— Initialize Chain时显示出错，如图 error.jpg


我的板子VCCO一律取为3.3V
VCCAUX为2.5V
FPGA的VCCINT为1.2V
XCF02S的VCCINT为3.3V（参见XCF02S的手册）
请问专家是什么问题？
手册里是否有错误？
补充：

测量发现FPGA的INIT_B管脚虽然按照手册里说的加了上拉，但仍然是低电平，上拉不上去此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
