自己做的STM32+OV7670照相机 有原理图、PCB

2019-10-14 20:51发布

分享一个自己做的STM32照相机,原理图,PCB,,由于本人近排忙着一件事情,照相机的源码暂时就没有时间和精力去写了,只写个一个移植了uCOS-III和emwin模板的项目,经过测试之后各部分的功能模块是正常的。大家有兴趣的话可以去开发它。这个相机的模块有,3.2寸320*240、SSD1289驱动的液晶显示器,SRAM,OV7670模块(不带FIFO),快门电路(侧边键盘),双LED闪光灯,BC04蓝牙模块,RCT时钟,DS18B20+SD卡(SDIO)等。废话不多说了,先上几张图。

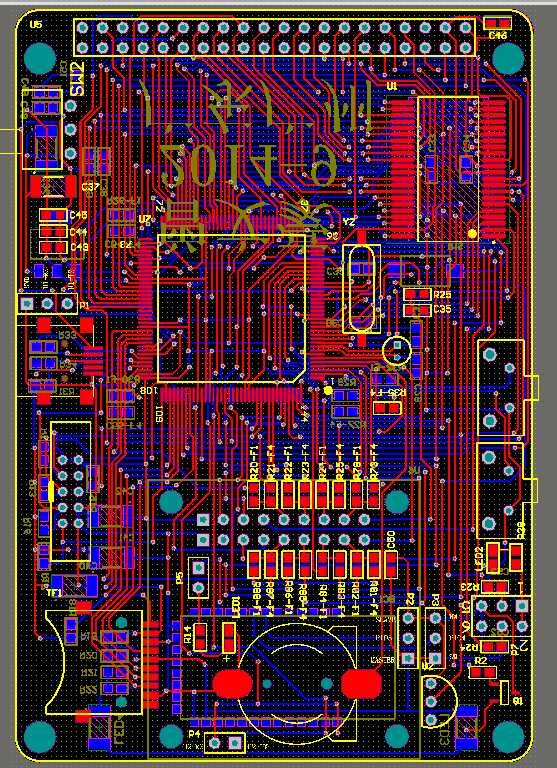

1.PCB图

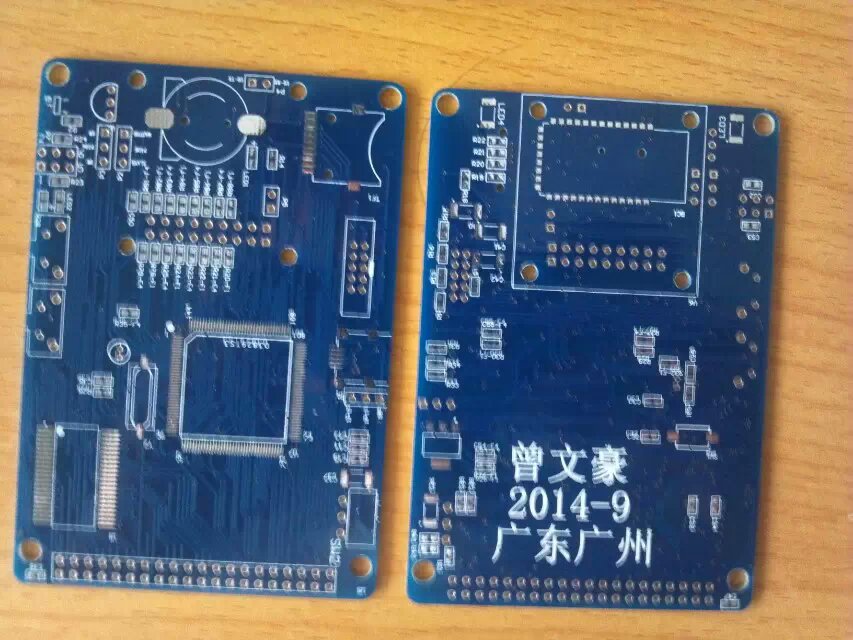

2.打样出来的PCB。

3.

4.

5.

6.

7.

8.

9.


项目工程和源码模板来了:
