新手,看不懂,求助。

2019-10-14 21:12发布

原子哥的程序,看不太明白。在看读取加速度传感器的数据时,加速度数据输出寄存器从0x3B-0x40;为什么只写入0X3B这一个地址就能把6个寄存器的数据都读出来?
没有看到有从新写入加速度数据寄存器地址的代码呀。
我怎么感觉都是读取0X3B这个寄存器的数据。求解,求助!!!!!


#define MPU_ACCEL_XOUTH_REG                0X3B        //加速度值,X轴高8位寄存器

u8 MPU_Get_Accelerometer(short *ax,short *ay,short *az)
{
    u8 buf[6],res;
        res=MPU_Read_Len(MPU_ADDR,MPU_ACCEL_XOUTH_REG,6,buf);
        if(res==0)
        {
                *ax=((u16)buf[0]<<8)|buf[1];
                *ay=((u16)buf[2]<<8)|buf[3];
                *az=((u16)buf[4]<<8)|buf[5];
        }
    return res;;
}

u8 MPU_Read_Len(u8 addr,u8 reg,u8 len,u8 *buf)
{
        MPU_IIC_Start();
        MPU_IIC_Send_Byte((addr<<1)|0);//发送器件地址+写命令
        if(MPU_IIC_Wait_Ack())        //等待应答
        {
                MPU_IIC_Stop();
                return 1;
        }
    MPU_IIC_Send_Byte(reg);        //写寄存器地址
    MPU_IIC_Wait_Ack();                //等待应答
    MPU_IIC_Start();
        MPU_IIC_Send_Byte((addr<<1)|1);//发送器件地址+读命令
    MPU_IIC_Wait_Ack();                //等待应答
        while(len)
        {
                if(len==1)*buf=MPU_IIC_Read_Byte(0);//读数据,发送nACK
                else *buf=MPU_IIC_Read_Byte(1);                //读数据,发送ACK
                len--;
                buf++;
        }
    MPU_IIC_Stop();        //产生一个停止条件
        return 0;
}

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
东北小辉辉
1楼-- · 2019-10-15 01:17

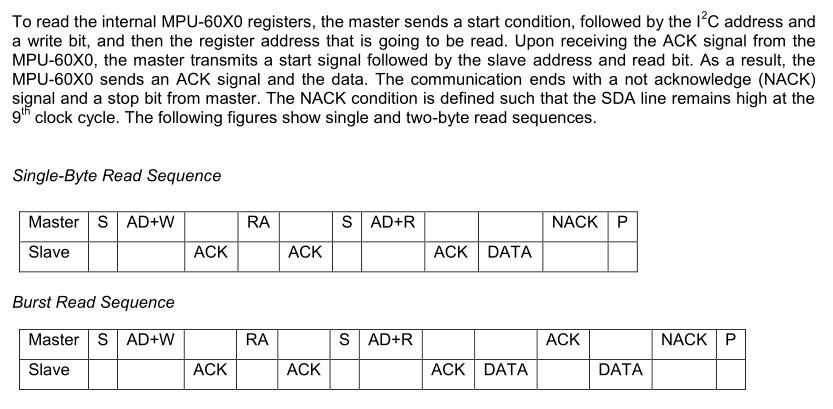

楼主要注意看mpu6050的规格书啊,传输多字节用的是burstwrite和burstread,地址是自动进行增加的。
yuzeyuan1
2楼-- · 2019-10-15 02:32
一个是看你怎么写读取部分代码的,另一个是看你怎么配置MPU6050的。
有些传感器配置完成之后只需要用IIC去读首个地址,传感器会自动将后面数据连续输出的,不用一个地址一个地址去寻,起码HMC5883就是这样,它会自动输出六个数据然后跳转到第一个寄存器地址重新输出,6050有没有这个配置记不住了。
再就是读取数据时代码里用没用for循环,地址自动+1之类的。
xiaoshizi
3楼-- · 2019-10-15 06:45
yuzeyuan1 发表于 2017-3-4 13:24
一个是看你怎么写读取部分代码的,另一个是看你怎么配置MPU6050的。
有些传感器配置完成之后只需要用IIC去 ...

仔细看了代码,没有发现在代码中有for循环来让地址自动+1。对于MPU6050会不会自动将地址加一连续输出数据。这个我也不太清楚。现在就是卡在这里,好难理解。

只有这个
while(len)
        {
                if(len==1)*buf=MPU_IIC_Read_Byte(0);//读数据,发送nACK
                else *buf=MPU_IIC_Read_Byte(1);                //读数据,发送ACK
                len--;
                buf++;
        }
xiaoshizi
4楼-- · 2019-10-15 08:19
