用气动电磁铁改了一个夹具，微距监测什么方案好？

2019-10-14 22:06发布

2733 4

本帖最后由 czhaii 于 2017-2-26 17:09 编辑


如图线圈得电失电，中间一个铁块是可以吸合断开的，
用来夹持一个很薄很轻的电触点，问题是夹到和未夹到
的监测，电触点厚度0.3mm，夹具体积小，安装位置比较小，
市场上也找不到合适的传感器。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2019-10-15 00:35

正点原子发表于 2017-2-27 22:21
可否测量两个点的导通？

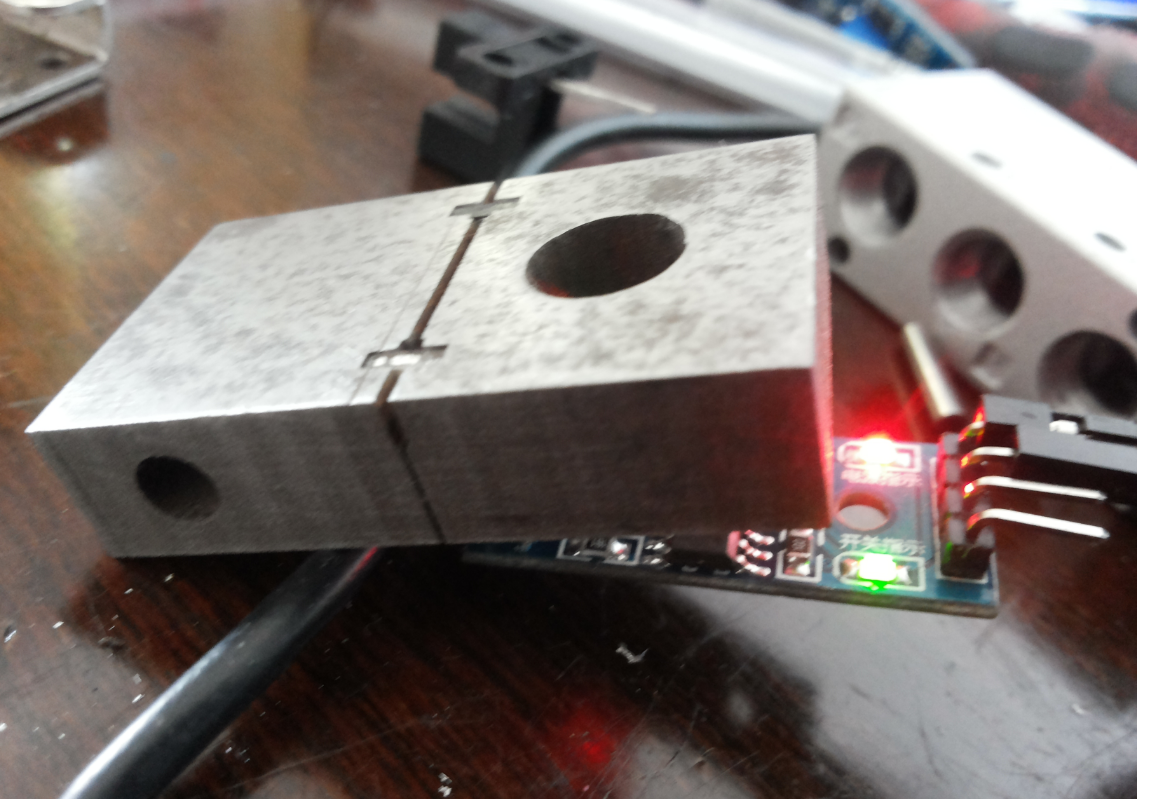

线切割割了几条槽，竖着放一个红外接收，一个红外发射，中间一条透光槽。
基本符合要求，等一下把夹具重新固定起来就可以了。

2楼-- · 2019-10-15 02:33

做个0.1mm的绝缘板，夹到导通，加不到不导通

3楼-- · 2019-10-15 05:41

来俩不甜的发表于 2017-2-26 18:19
做个0.1mm的绝缘板，夹到导通，加不到不导通

也想过，弄个继电器一样的触点，不知道有没有更好的方法。

4楼-- · 2019-10-15 06:29

可否测量两个点的导通？
