keil5怎么设置生成固定大小的bin文件

2019-10-14 22:59发布

站内问答 / STM32/STM8
6592 3 1177
东芝TMPM369FDFG芯片  Cortes-M3内核
用keil5编译后：Program Size: Code=160046 RO-data=7518 RW-data=2968 ZI-data=33664296


而实际生成的bin文件却有452k：



生成的hex文件 有1M多 ，用hex装bin工具转后，也是452k。

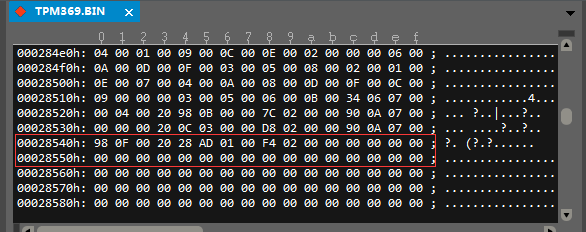

用ue把bin文件打开后，




在0x0028540行之后 就全是0了  这里刚好差不多是 161k左右的数据。

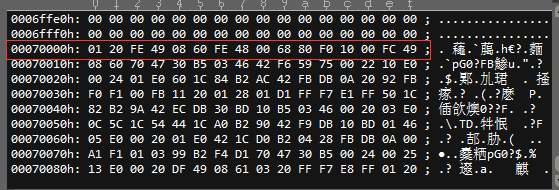

一直到0x0070000之后到0x0070D90有3472个字节的数据是用于远程升级的一段代码数据  中间这一段全是0。



stm32的远程升级 我了解过 是两个工程 两个bin文件分别下载到不同flash地址里 程序内部实现跳转。

这个系统的远程升级我就看不懂了  升级程序跟实际用的主程序 放在同一个bin文件里，而且中间还添加了那么多0。现在导致452k的数据 远程升级会失败。希望有大神能帮我指点一二。
还有keil5能设置生成的bin文件为固定大小么？  回到最开始的问题，怎么实现bin文件大小 > code+ RO_data + RW_data.


友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
tivonliu
1楼-- · 2019-10-15 02:07
 精彩回答 2  元偷偷看……
DongInker
2楼-- · 2019-10-15 05:47
正常像boot代码是放在API代码之前，因为boot代码大小波动不大，用户代码波动比较大，这样整合的bin就会接近用户代码。
应该是你升级代码定位的地址是0x0070000，这样就是每次编译用户代码与boot代码直接就是空白的，所以定位升级代码位置很关键。
不过对应升级只要升级用户代码就行，所以将还得看你升级擦除方式，如果自升级用户代码区，那升级代码就只升级前面的区域。
outmanlol
3楼-- · 2019-10-15 10:55
顶3楼。
