关于定时器stm32f103定时器外部接收模式2的信号频率计算

2019-10-15 03:48发布

站内问答 / STM32/STM8
8800 3 1520

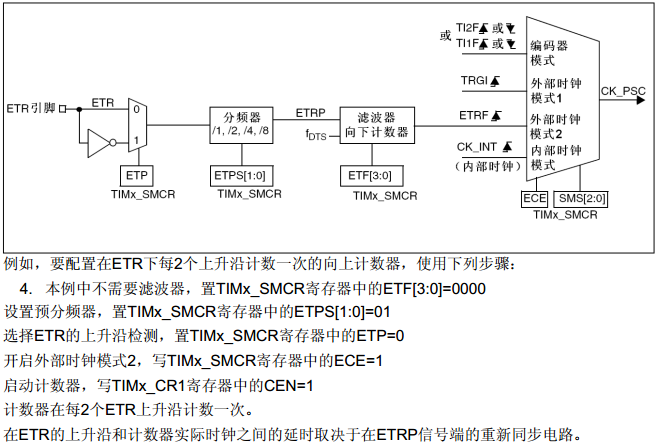

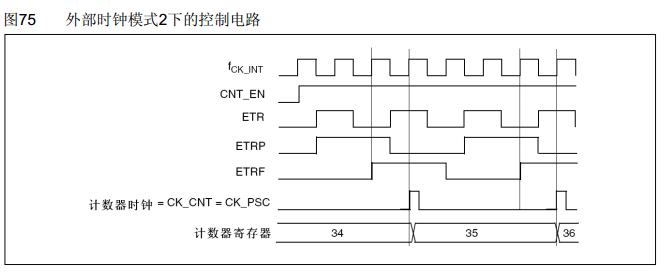

计数.png 计数2.png 现在在做定时器的脉冲计数，使用的是stm32f103的外部时钟源模式2，如图所示ETR信号为外部脉冲输入信号想请问ETRP与ETRF跟ETR的联系，我个人的理解是ETRF与TERP存在硬件的延时关系而ETRP与ETR的关系不是很明确。我的理解是ETRP是根据配置多个ETR产生一次计数的实际要求而产生的检测信号。不是到这个理解对不对？还有就是假设我分频器设置为2分频那ETRP的信号是不是会跟两次ETR进行一次计数一样周期变为ETR的两倍？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
白夔草
1楼-- · 2019-10-15 09:37
ETR：外部触发输入。
ETRP：分频后的外部触发输入。
ETRF：滤波后的外部触发输入。
正点原子
2楼-- · 2019-10-15 12:10
这个看寄存器描述就可以了啊，看STM32中文参考手册
白夔草
3楼-- · 2019-10-15 17:45
本帖最后由 白夔草 于 2017-2-10 20:50 编辑

我最近在做一个基于stm32 的频率计的毕设，也有很多定时器方面的迷惑
