想用一个定时器输出2路PWM波，求助

2019-10-15 04:36发布

站内问答 / STM32/STM8
2964 19 1221

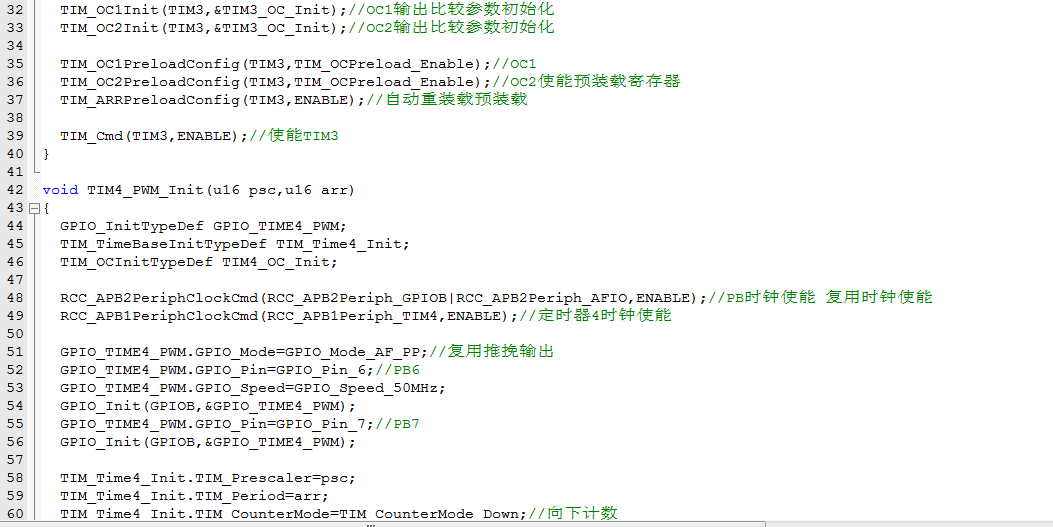

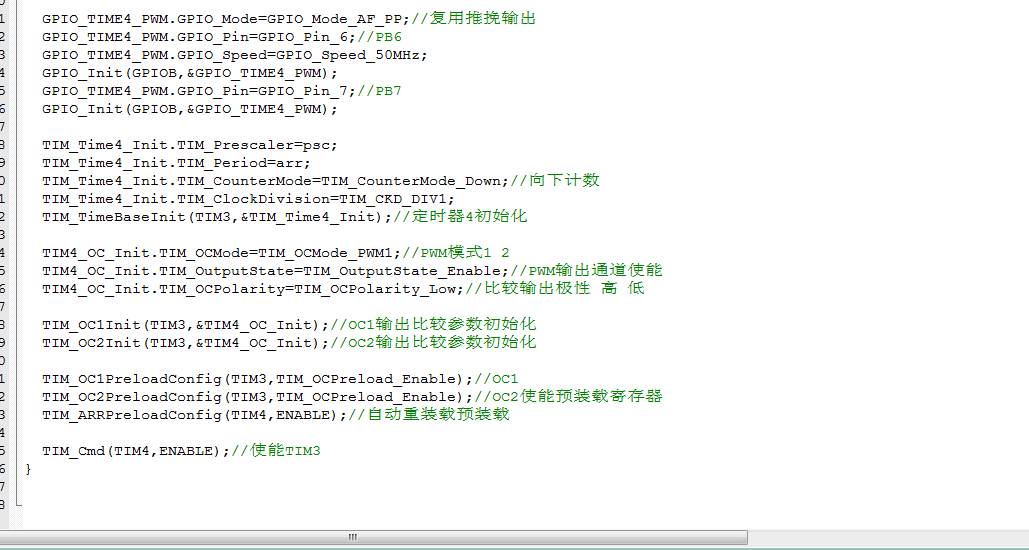

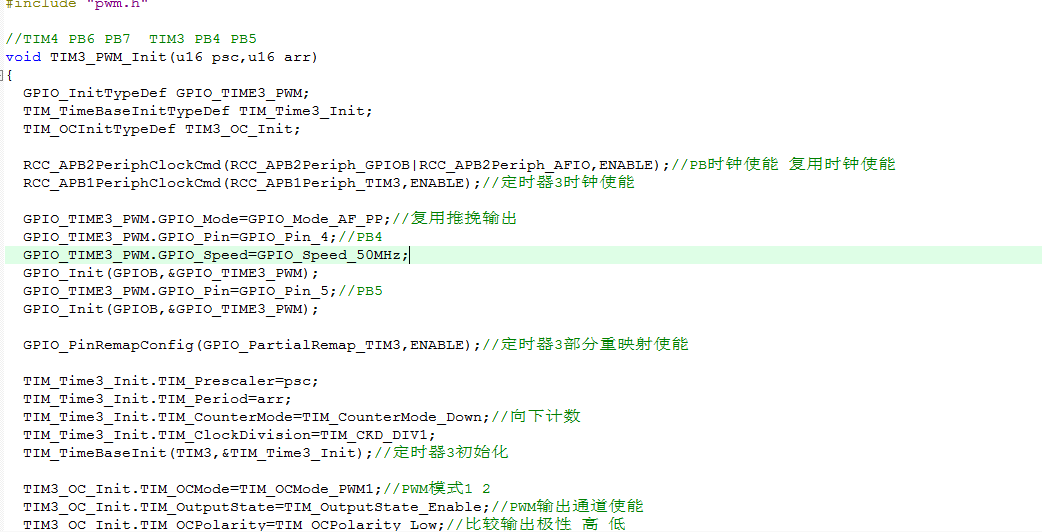

才看原子哥的视频自学碰到几个问题，我想用一个定时器3的2个通道1、2输出2路PWM波，现在只有通道2可调占空比，用TIM_SetCompare2(TIM3,500)，TIM_SetCompare1(TIM3,500)这2个函数，还有我一共需要四路PWM波控制四个电机，我想的是TIM3 OC1 OC2,TIM 4 OC1 OC2，对于TIM3视频里说了部分重映射到PB4、PB5, 那么TIM4我查表，上写了复用就是PB6 PB7，可是我的程序写了，好象没有输出PWM，能不帮我看看程序，还有定时器初始化那个没讲清视频里的，        TIM_Time3_Init.TIM_ClockDivision=TIM_CKD_DIV1;这个后面的参数也是分频的吗？

QQ截图20170131155809.png QQ截图20170131155821.png QQ截图20170131155830.png QQ截图20170131155840.png
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
jasonflash
1楼-- · 2019-10-15 07:44
 精彩回答 2  元偷偷看……
jasonflash
2楼-- · 2019-10-15 12:29
刚看没看出什么问题，你可以用debug里面的逻辑分析仪判断一下是否真的是没有输出pwm，另外有个稍稍奇怪的地方，GPIO初始化的时候个人建议，多个引脚（同一组）的时候还是写成GPIO_Pin_4|GPIO_Pin_5可能更方遍一些。两次GPIO_Init感觉怪怪的。
附：CKD[1:0]： 时钟分频因子 (Clock division)
这2位定义在定时器时钟(CK_INT)频率、死区时间和由死区发生器与数字滤波器(ETR,TIx)所用
的采样时钟之间的分频比例。
00： tDTS = tCK_INT
01 ： tDTS = 2 x tCK_INT
10： tDTS = 4 x tCK_INT
11 ：保留，不要使用这个配置
我配置的时候写0。
超级歪
3楼-- · 2019-10-15 17:28
先重映射在配置GPIO再试试
超级歪
4楼-- · 2019-10-15 22:57
TIM4_REMAP：定时器4的重映像 (TIM4 remapping)
该位可由软件置’1’或置’0’，控制将TIM4的通道1-4映射到GPIO端口上。
0：没有重映像(TIM4_CH1/PB6， TIM4_CH2/PB7， TIM4_CH3/PB8， TIM4_CH4/PB9)；
1：完全映像(TIM4_CH1/PD12， TIM4_CH2/PD13， TIM4_CH3/PD14， TIM4_CH4/PD15)。
注：重映像不影响在PE0上的TIM4_ETR。

------摘自中文参考手册
七年
5楼-- · 2019-10-16 01:28
jasonflash 发表于 2017-1-31 17:42
刚看没看出什么问题，你可以用debug里面的逻辑分析仪判断一下是否真的是没有输出pwm，另外有个稍稍奇怪的地 ...

后面那个理解了  GPIO我是复杂了 嘿嘿 原来LED2个在不同的组 我就没注意这个方便 谢谢提醒 逻辑分析判断是啥
七年
6楼-- · 2019-10-16 03:26
 精彩回答 2  元偷偷看……
