原理图中引脚33-VDDA,30-VSSA,还要外加VDDA和VCC3.3,这里有什么作用?

2019-10-15 04:45发布

1.原理图中引脚33-VDDA,30-VSSA,还要外加VDDA和VCC3.3,这里有什么作用?


2.而且有很多对VDD和VSS分别接了电源和地,这是为何?
     3我现在自己个最小系统板,能不能把原理图的VDDA接3.3V即可?

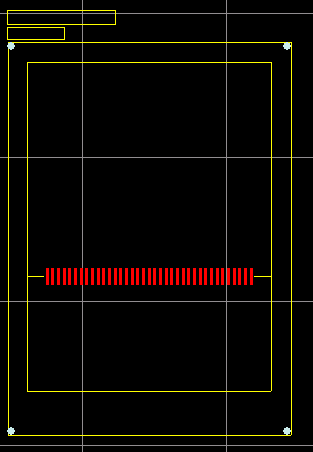

4 还有我认真看过战舰开发板TFT2.8,我在画PCB是并没有用到这个呀,有什么用

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
正点原子
1楼-- · 2019-10-15 05:12
1,VDDA是模拟部分的电压,你直接接3.3V也是可以的。
2,因为芯片就有这么多底和电源,方便给芯片供电。
4,你没用就直接忽略就是了。
回复【4楼】woshiludinghua:
---------------------------------
SOP8
正点原子
2楼-- · 2019-10-15 10:14
1,2,上图。
3,可以。
woshiludinghua
3楼-- · 2019-10-15 13:23
 精彩回答 2  元偷偷看……
woshiludinghua
4楼-- · 2019-10-15 14:02
还有24c02的封装是SOP-8,25Q64的封装是SOIC-8?
woshiludinghua
5楼-- · 2019-10-15 17:26
回复【5楼】正点原子:
---------------------------------
两个都是SOP8?
正点原子
6楼-- · 2019-10-15 17:46
回复【6楼】woshiludinghua:
---------------------------------
W25Q64是SOIC8
