看了SCCB时序接口的数据手册,上面有几点写的很模糊,不太懂,求解

2019-10-15 05:58发布

SCCB接口时序上面关于Don't care bit 与NA写的很模糊(当然外加我外语水平也不乍地),对于与OV7670通信有几点不太懂:
1:Don't care bit 与NA这两位的时序是不是与IIC的从机应答,主机的非应答类似???
2:我看原子哥的书上写着不能用JTAG来调试要换成SW,那换成SW的话是不是只要在Debug里面把JTAG换成SW就行了??当初学STM32过于激动外加学这块不是很懂就略过了。。。。
3:如果我只要读出OV7670的0X0A(产品的型号)我只配置SDA与SCL其他管脚不配置能行吗?
4:如果第1个是类似于IIC的话,我看论坛发上去的程序有一段是这样的:

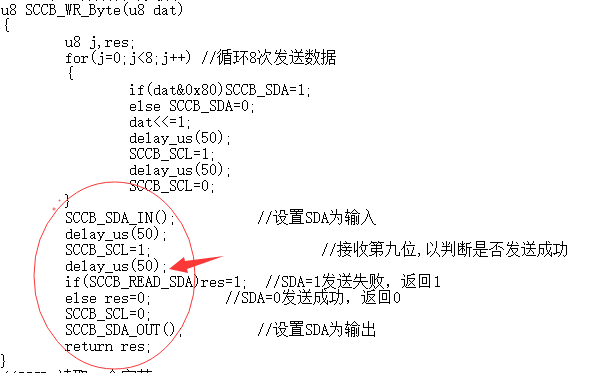

关于这段程序的Don't care bit时序的模拟我想说的是如果OV7670来了个应答的话也就是在SCL维持高电平的这段时间SDA是一直被置低的,置低的时间是远远小于50us的,置低后OV7670就会释放总线,使那么SDA变为高电平,那么这样的话就会一直判断是失败才对啊,这样想哪错了???

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
正点原子
1楼-- · 2019-10-15 08:23
 精彩回答 2  元偷偷看……
慕名兰
2楼-- · 2019-10-15 12:34
正点原子 发表于 2017-1-21 20:49
1,是的
2,是的
3,是的

数据手册上说最低为1.3us没最大,我就想,ov7670把数据线拉低了,难道就不会释放吗?
