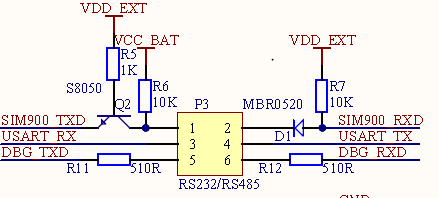

如图，SIM900A的VDD_EXT引脚有何作用？？恒为2.8V吗？此处用来做电平兼容吗？？如何实现啊？请指教 - 平头弟

如图，SIM900A的VDD_EXT引脚有何作用？？恒为2.8V吗？此处用来做电平兼容吗？？如何实现啊？请指教

2019-10-15 06:06发布

站内问答 / STM32/STM8

9361 13

如图，SIM900A的VDD_EXT引脚有何作用？？恒为2.8V吗？此处用来做电平兼容吗？？如何实现啊？请指教

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

13条回答

1楼-- · 2019-10-15 09:13

VDD_EXT是2.8V
即SIM900A的IO电压。
你熟悉下三极管的使用，就知道如何了。不难分析的。

2楼-- · 2019-10-15 13:20

回复【3楼】超越者:
---------------------------------
其实两边都可以用三极管，也可以都用二极管。
但是三极管方案，低电平可以低至0.3V压差，而二极管有0.7V左右的压差。
考虑输出设备的兼容性，故使用三极管做输出电平匹配。而SIM900A自生接收，用二极管即可满足要求。

3楼-- · 2019-10-15 15:07

那请问原子哥，为什么一个用三极管，一个用二极管呢？？两个不一样吗？用二极管的那个我看懂了，两个都用二极管不可以吗？

精神不死6530

4楼-- · 2019-10-15 19:41

精彩回答 2 元偷偷看……

5楼-- · 2019-10-15 21:27

回复【5楼】精神不死6530:
---------------------------------
因为不一定用得到。
我们的SIM900A模块，可以直接用在产品上，一般不需要usb转串口，而需要RS232串口。

精神不死6530

6楼-- · 2019-10-16 02:23

回复【6楼】正点原子:
---------------------------------
哦，谢谢回复！！！
