从W25Q16FLASH字库中提取字模到LCD5110显示乱码
2019-10-15 06:31
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
STM32/STM8
12653
2
1575

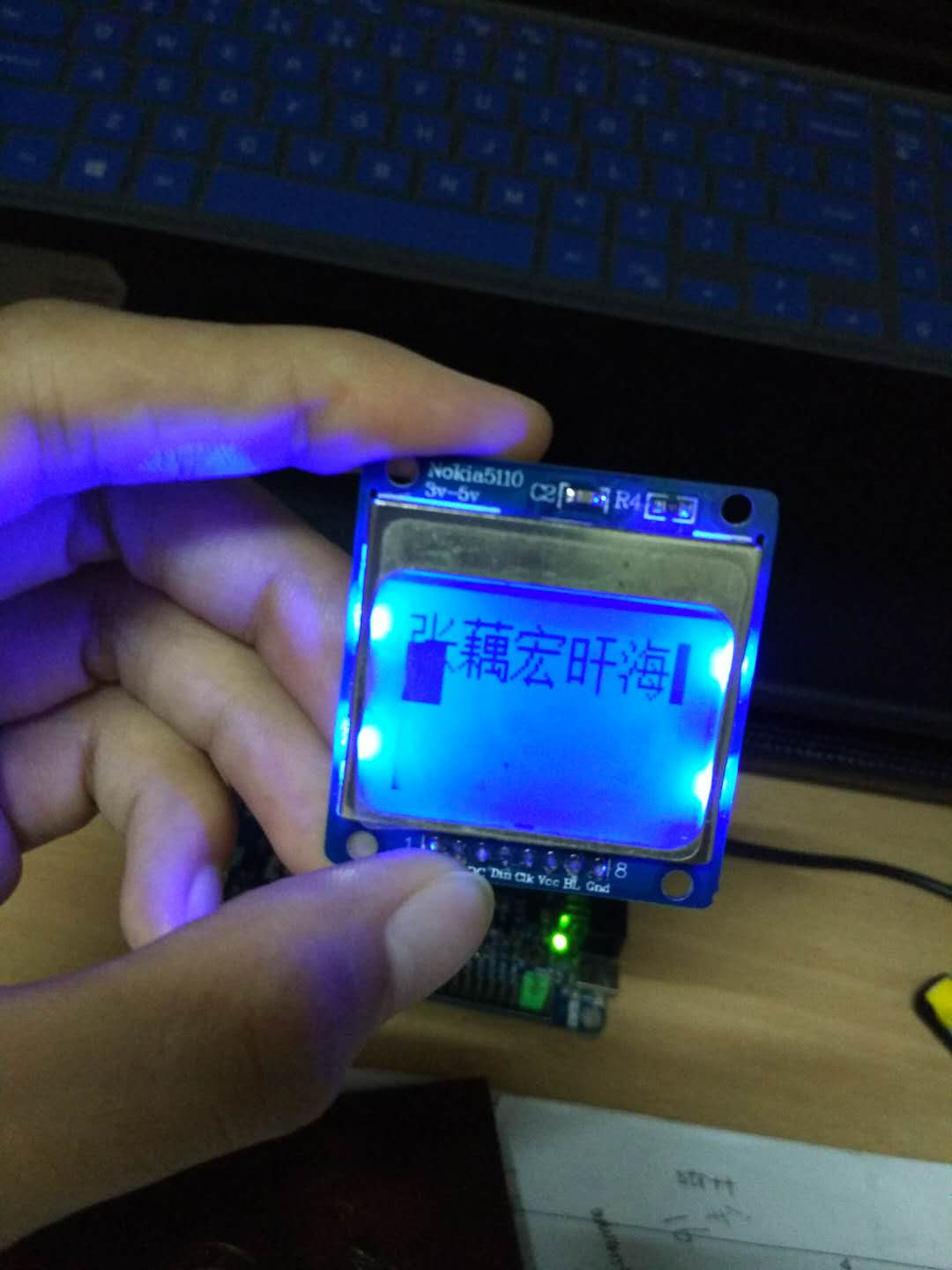

原子哥能帮忙解释一下为什么从flash字库里提取字模的时候会出现下面这种乱码?我想显示的是“张宏海”三个字,但是实际上5110显示屏上出来的每个字的后面都跟着一个其他的字?这是为什么呢???
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
NH2-ZDYZ
1楼-- · 2019-10-15 08:23
main函数如下,求高人解答
#include "stm32f10x.h"
#include "lcd5110.h"
#include "spi_flash.h"
#include "usart.h"
/*
* Function Name : GetGBKCode
* Description : 取GBK内码 数据
* Input : - *c: 输入的GBK内码,如'我'
* Output : - *pBuffer: 存放数据的指针
* Return : None
* Attention : 输入一个GBK内码,取得它的32Byte显示代码并将其存放到一个32byte的显示缓冲pBuffer[]中
*/
void GetGBKCode(unsigned char* pBuffer,unsigned char * c)
{
unsigned char High8bit,Low8bit;
High8bit=*c; /* 取高8位数据 */
Low8bit=*(c+1); /* 取低8位数据 */
//从flash中提取字模并存放到pBuffer中
SPI_FLASH_BufferRead(pBuffer,((High8bit-0xb0)*94+Low8bit-0xa1)*32,32);
}
void write_chinese(unsigned char X, unsigned char Y,uint8_t *str) //uint8_t *str
{
int i;
uint8_t buffer[32];
do
{
GetGBKCode(buffer,str++); /*取字模数据*/
LCD_set_XY(X,Y); //设置字符在LCD屏上显示的位置,X:列 Y:行
for(i = 0;i < 16; i++)
{
LCD_write_byte(buffer[i],1);
}
LCD_set_XY(X,Y+1);
for(i = 16; i < 32; i++)
{
LCD_write_byte(buffer[i],1);
}
X+=16;
}
while(*str!=0);
}
int main(void)
{
uint32_t Writeaddr=0;
uint8_t buffer[32];
USART1_Config();
LCD_GPIO_Configuration();
LCD_init(); //初始化lcd
LCD_clear();//清屏
SPI_FLASH_Init();//初始化SPI_FLASH
write_chinese(0,0,"张宏海");
return 0;
}
加载中...
NH2-ZDYZ
2楼-- · 2019-10-15 10:22
加载中...
