IIC主机有哪些时候是要释放总线的?

2019-10-15 06:37发布

除了停止信号释放总线,在主机检查从机的应答时要释放总线吗???
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
27条回答
xuande
1楼-- · 2019-10-15 07:05

所谓释放,是指主机数据线改为输入状态?
从机要说话了,主机当然要释放吧?

南有乔木
2楼-- · 2019-10-15 10:10
你看看
慕名兰
3楼-- · 2019-10-15 10:26
 精彩回答 2  元偷偷看……
慕名兰
4楼-- · 2019-10-15 16:14
本帖最后由 慕名兰 于 2017-1-16 11:34 编辑
xuande 发表于 2017-1-16 11:05
所谓释放,是指主机数据线改为输入状态?
从机要说话了,主机当然要释放吧?

释放总线不应该就是把SDA置高吗?还有隐身意义???
慕名兰
5楼-- · 2019-10-15 21:46
本帖最后由 慕名兰 于 2017-1-16 11:53 编辑
xuande 发表于 2017-1-16 11:05
所谓释放,是指主机数据线改为输入状态?
从机要说话了,主机当然要释放吧?

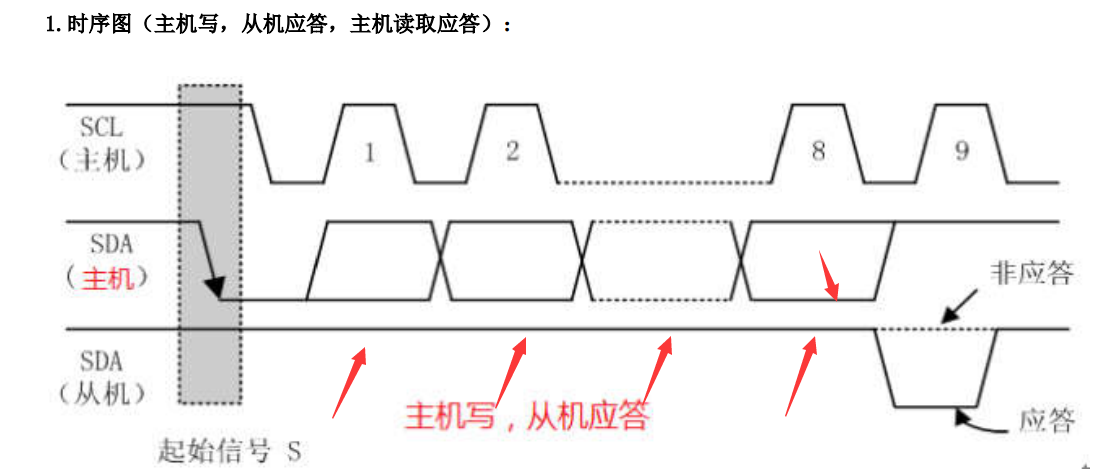

1:为什么从机的SDA与主机的SDA的变换为什么不一样???
2:按照图上看,第8位如果是低电平的话,那第9位从机怎么使SDA从高电平变到低电平(如果变化一致的话)??
IIC理解的不是很透彻,,,,,还有那个释放总线是不是只要主机要改变SDA的方向的话就要使SDA=1?
南有乔木
6楼-- · 2019-10-16 00:34
慕名兰 发表于 2017-1-16 11:23
8位数据最后一位是0,直到在第9个时钟一直维持是0算不算是应答信号?

产生应答信号时,数据线的传输方向不是发生改变了吗。。
我也刚学到这,也是比较糊涂~~~
