求助这个三极管驱动电路的工作原理？

2019-10-15 07:08发布

站内问答 / STM32/STM8

5750 8

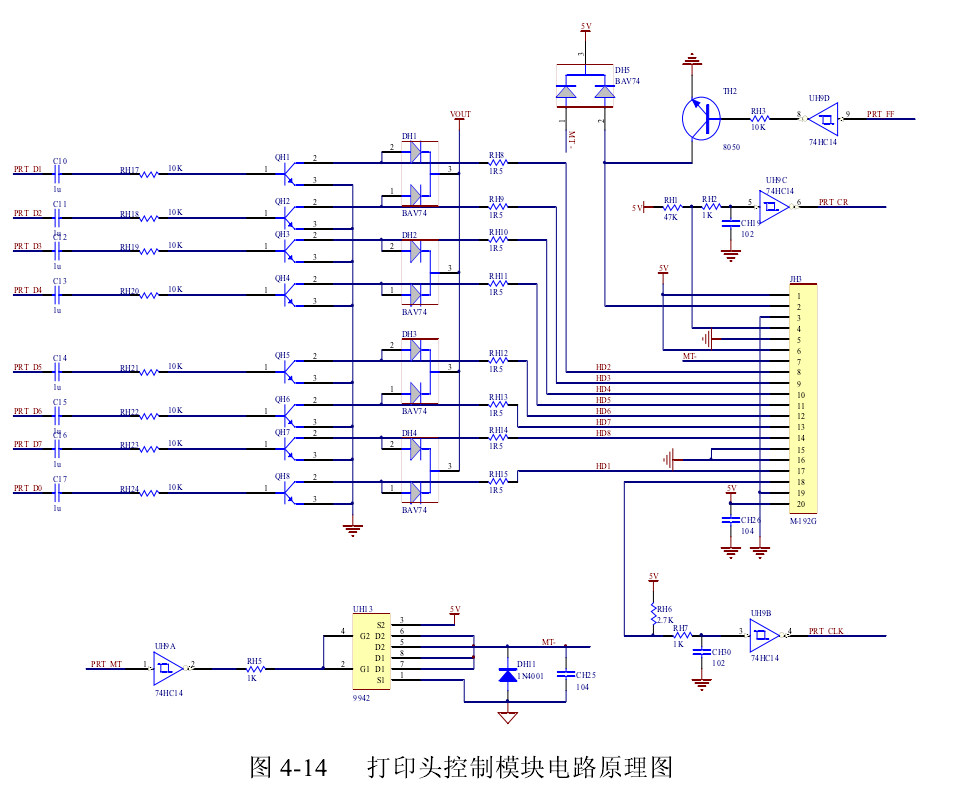

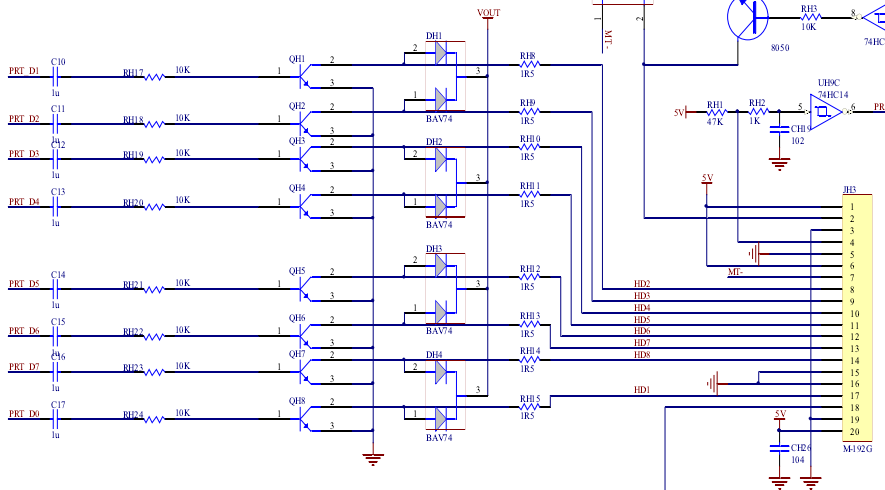

如图是一个针式打印机头的驱动电路局部，D0到D7是打印头驱动端口。作者说当PTR_D1端口为高的时候，对应的打印头开始打印，但是本人实在不理解这个三极管开关电路的电流流向，NPN三极管的开关电路，电流不是从集电极流向发射级么，集电极接的是VOUT，BAV74这个泄流二极管难道是反向导通的？三级管导通的时候电流是怎么流进端口的？ QQ截图20170113161744.png


友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

8条回答

1楼-- · 2019-10-15 10:37

精彩回答 2 元偷偷看……

2楼-- · 2019-10-15 11:53

图能不能截全？？

3楼-- · 2019-10-15 13:08

密耳发表于 2017-1-13 16:47
图能不能截全？？


4楼-- · 2019-10-15 15:41

那是钳位～

5楼-- · 2019-10-15 17:30

our单片机发表于 2017-1-13 17:08
那是钳位～

那电流是怎么流进针打端口的？

6楼-- · 2019-10-15 19:41
