关于用PC TO LCD 2002点阵字模的问题

2019-10-15 07:11发布

站内问答 / STM32/STM8
1500 6 1045
本帖最后由 imagewxg 于 2016-12-26 22:14 编辑

请教大家一个问题，用PCTOLCD2002生成ASCII字符集的字模，字体选择ARIAL，生成的数字缺点，字母更严重，只有一大半，另外的一部分都显示不了，我想问一下是因为系统的问题还是设置的问题，初次使用PCTOLCD2002，不知问题出在哪里？该怎么调整才能正常
软件设置：

软件设置 软件设置

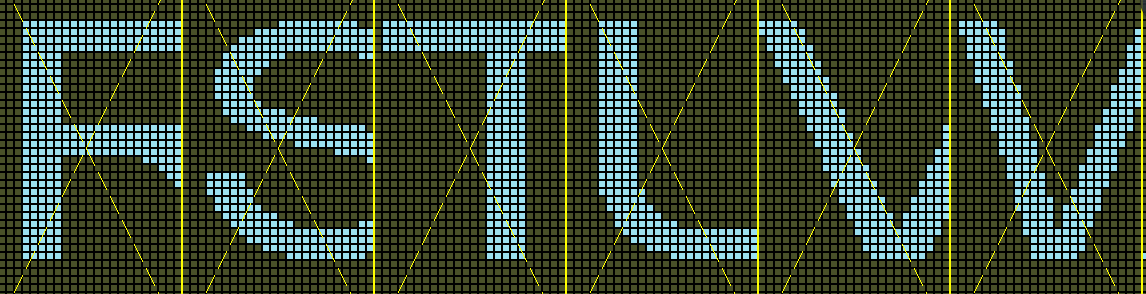

RSTUVW:

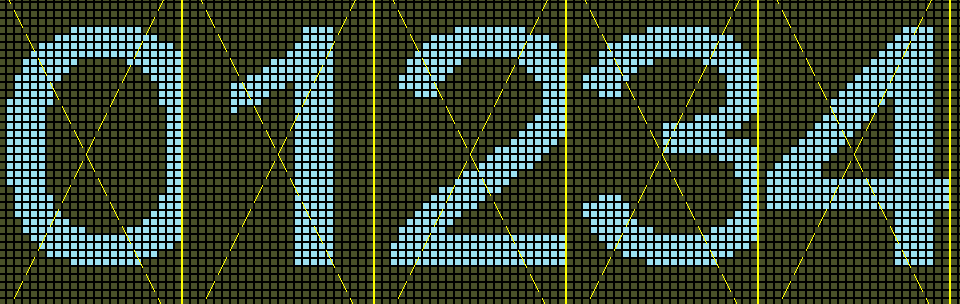

01234:



友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
imagewxg
1楼-- · 2019-10-15 09:14
本帖最后由 imagewxg 于 2016-12-26 22:17 编辑

为啥图片不能显示呢？
已修改后正常显示图片了。
imagewxg
2楼-- · 2019-10-15 14:25
原子哥有什么建议吗？
imagewxg
3楼-- · 2019-10-15 18:53
 精彩回答 2  元偷偷看……
正点原子
4楼-- · 2019-10-16 00:39
把字宽，字高，设置再大点试试
imagewxg
5楼-- · 2019-10-16 00:51
大概明白了，arial字体不是等宽字体。
天火玄月
6楼-- · 2019-10-16 04:04
本帖最后由 天火玄月 于 2017-1-16 16:41 编辑

批量点阵字库生成
1、利用到2个软件

2、两个软件的优点
a) 软件一选取点阵的效果具有很好的可视性，对于数据的选取十分方便。
b) 软件二具有批量选取字库的功能，可以批量生成
3、两个软件的结合使用
a) 由于相关的某些原因纵向取点非常不方便，只能采用横向取点。
软件b只有这么一张显示图形，理解出来的东西可能有一定的差异，最终导致结果不对。通过不断多次试验软件设置成

阴码，顺向，逐行式  就可以 横向取摸方式一 能够对应上。


4、两个软件的结合使用
软件一得到 “丂”字，字模
{0x00,0x00,0xFF,0xFE,0x04,0x00,0x04,0x00,0x08,0x00,0x08,0x00,0x10,0x00,0x1F,0xF0},
{0x00,0x10,0x00,0x10,0x00,0x10,0x00,0x10,0x00,0x10,0x00,0x10,0x00,0xA0,0x00,0x40},/*"丂",0*/
软件二得到 “丂”字，字模
00000000h: 00 00 FF FE 04 00 04 00 08 00 08 00 10 00 1F F0 ; ..
