PixelBase通用拍摄模块，OV5640+CPLD+SDRAM+STM32F030图像采集方案。7w~500w像素，JPG/RGB/YUV格式，彩 {MOD}/黑白，自动/手动对焦，自动/固定曝光。集成RS232/RS485、TTL、SPI接口，开放通信协议。配套上位机软件。
详情请看：https://item.taobao.com/item.htm?id=543903585209
产品 特点 ：
▲ 500 万像素 1/4”图像传感器 OV5640，带 VCM 自动对焦马达
▲ 主控 STM32F030C8，64K-Flash，8K-SRAM，双 UART，双 SPI 等
▲ 原装进口 5V 版 SP232/485EE，更强的抗干扰及更高 ESD 等级
▲ 232/485 端口有 600W 双向 TVS，另 485 还有额外 SM712，可谓业界良心
▲ 采用 DC-DC 高能效降压，12V 及 5V 输入端各有对应 TVS 保护
▲ UART 低速（Max 921600）或 SPI 高速（Max 18M）的指令及数据接口
▲ 重要系统参数（设备 ID、波特率、数据包容量）修改后掉电保存
▲ 健壮的通信协议，包括检验和、分包、重传等机制，保证了图片传输质量
▲ 每次自动/手动对焦指令后更新的镜头焦距会一直沿用且重启自动恢复，直到
下一个对焦指令到来。此特性特别适用于固定拍摄场合的应用。
▲ MCU 固件包含 IAP 升级引导代码 Bootloader，支持应用现场在线升级
▲ 附带配套上位机拍摄界面软件及 IAP 固件在线升级软件
▲ 预留标准 SWD 调试接口；预留串口 ISP 系统编程升级接口
▲ 可更换 120°广角定焦镜头的 OV5640 传感器。
拍摄 性能 ：
▲ 支持分辨率：7w、30w、50w、80w、120w、200w、310w、500w
▲ 支持图片格式：JPG、RGB565、YUV422。其中后两者不支持 500w
▲ JPG 支持 4 种图像质量，分别为低、中、高、极高
▲ 支持彩 {MOD}或黑白拍摄
▲ 支持单指令自动对焦或手动设值微调对焦，对焦范围 5cm~1km。
▲ 支持自动曝光或固定级数曝光（固定级数分为 0~15 共 16 级）
▲ 分辨率 80w 以下，支持多帧快速连拍，最高能以 0.1s 间隔连拍 20 帧

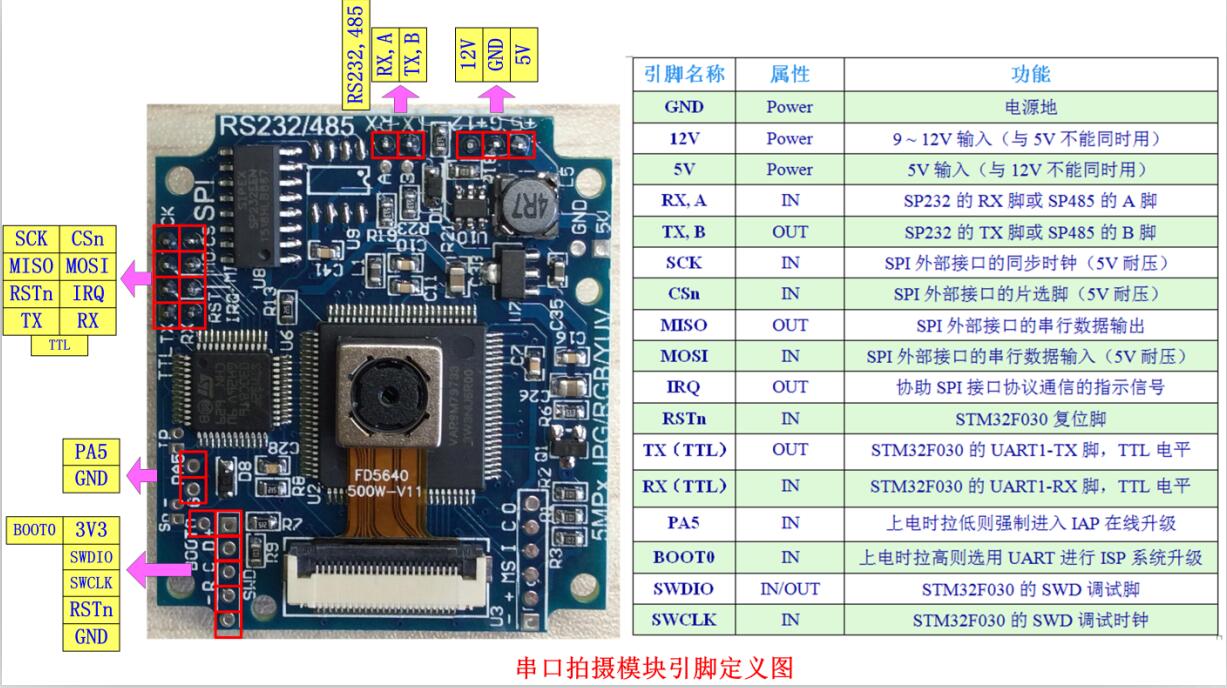

对外接口：
▲ UART 通用串口，包括 RS232 或 485（二选一）及 TTL，8 档波特率可选：
9600、19200、38400、57600、115200、230400、460800、921600
RS485 支持最多 32 台从机共用同一总线，通过指令包 ID 字段区分各机
▲ 5 线从机 SPI 接口（标准 4 线+1 根 IRQ），最高 18M，支持多机共用总线
▲ 5V 或 12V（9~13V 均可）电源供电（二选一）

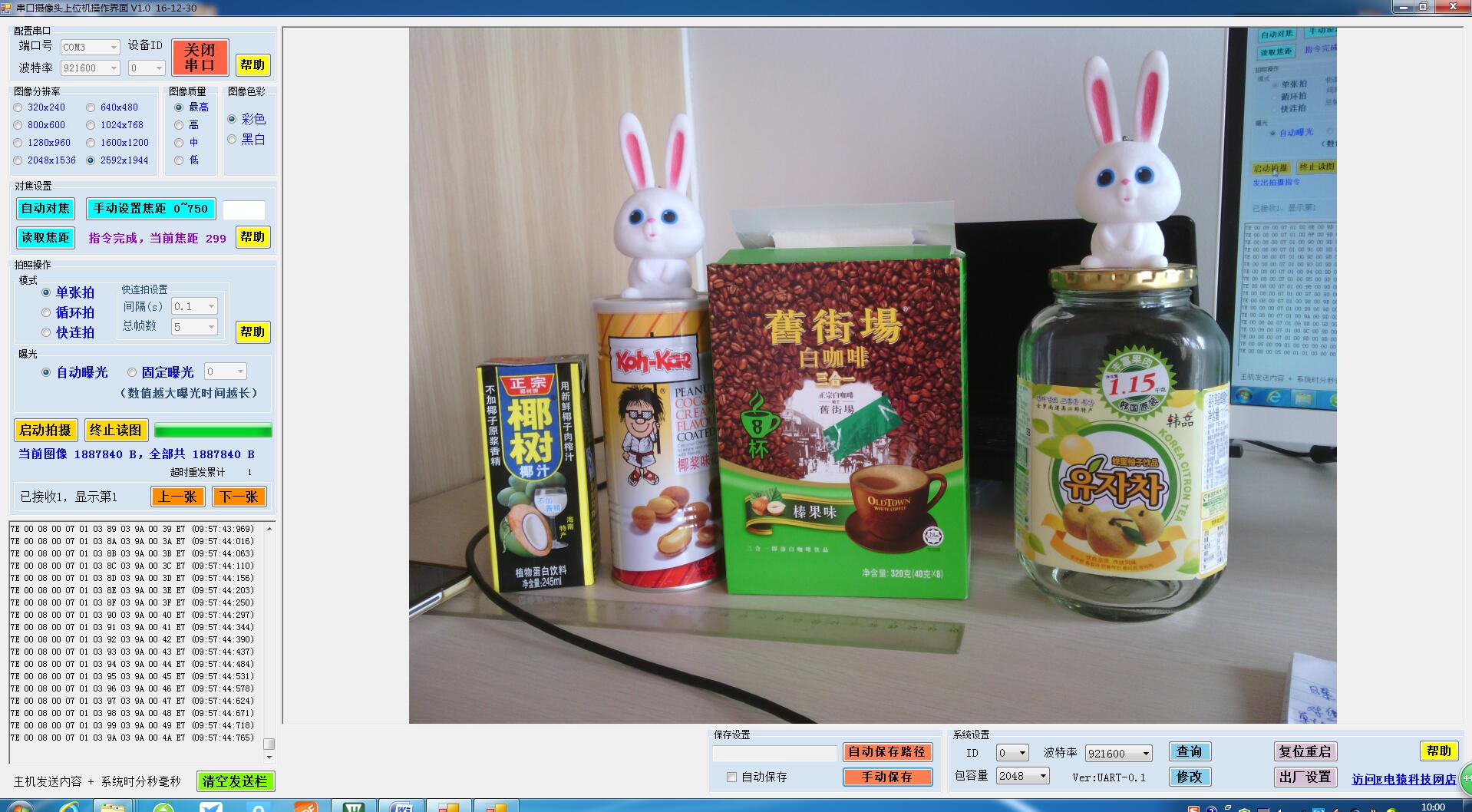

上位机操作界面截图
