SDIO 发送数据长度与块大小的关系?

2019-10-15 08:05发布

本帖最后由 不死鸟 于 2017-1-11 14:22 编辑

近来又遇到一个SDIO发送的问题,在调试过程中我想发送64Bytes的数据,如果SDIO块大小(DBLOCKSIZE)设置为64Bytes,长度(DLEN)设置为64Bytes,是可以正常发送出去的,但是如果设置为块大小为32Bytes,长度为64Bytes,那么实际上只能发出去长度为32Bytes的数据,也就是说实际发送的数据是和块大小相同的,而不是和数据长度相同,不知是哪里出了问题,请了解的人帮忙指点一二,多谢了!
代码如下
[mw_shl_code=c,true]
        SDIO->DTIMER = 0xFFFFFFFF; //超时时间
        SDIO->DLEN = u32length&0x01FFFFFF;   //长度共25bit
        SDIO->DCTRL &= 0xffffff08;                        //清除之前的设置
        SDIO->DCTRL &= ~(1<<2);              //数据块传输
        SDIO->DCTRL |= u16block&0xF0;           //数据块长度
        SDIO->DCTRL &= ~(1<<1);                            //数据由控制器向外设发送
        SDIO->DCTRL |= (1<<3);              //使能DMA
        SDIO->DCTRL |=0x01;                                 //使能传输

        DMA2->IFCR |= 0x0000f000;                        //清除DMA2通道4相关中断标志位

        DMA2_Channel4->CCR &= !(1 << 0);                //通道不工作,关闭DMA2

        DMA2_Channel4->CCR &= 0x00000000;                //清除之前的设置
        DMA2_Channel4->CCR |= 0<<14;                        //非存储器到存储器模式
        DMA2_Channel4->CCR |= 2<<12;                        //通道优先级高

        DMA2_Channel4->CCR |= 2<<10;                //存储器数据宽度32bits
        DMA2_Channel4->CCR |= 2<<8;                        //外设数据宽度32bits

        DMA2_Channel4->CCR |= 1<<7;                                //执行存储器地址增量操作
        DMA2_Channel4->CCR |= 0<<6;                                //不执行外设地址增量操作
        DMA2_Channel4->CCR |= 0<<5;                                //不执行循环操作
        DMA2_Channel4->CCR |= (0x01<<4);                //设置传输方向

        //数据传输数量
        DMA2_Channel4->CNDTR = u32length/4;

        DMA2_Channel4->CPAR  = (uint32_t)&SDIO->FIFO;        //外设地址
        DMA2_Channel4->CMAR  = (uint32_t)pu32data;                //存储器地址寄存器
        DMA2_Channel4->CCR |= 0x0A;                                           //开启传输错误中断和传输结束中断
        DMA2_Channel4->CCR |= 1<<0;                                            //通道开启,使能DMA2
[/mw_shl_code]

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
不死鸟
1楼-- · 2019-10-15 08:56
继续顶起,请求帮助@正点原子 @八度空间
八度空间
2楼-- · 2019-10-15 09:43
确定你这个寄存器配置正确?
不死鸟
3楼-- · 2019-10-15 12:56
本帖最后由 不死鸟 于 2017-1-11 14:21 编辑
八度空间 发表于 2017-1-11 13:47
确定你这个寄存器配置正确?


感谢@八度空间 的驾临,我重新看了一下,恕我愚拙没有看出问题,还请点播,多谢!

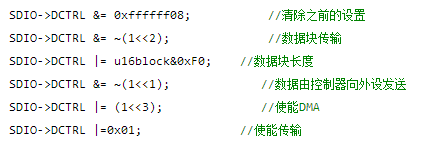

SDIO->DCTRL &= 0xffffff08;           //清除之前的设置 主要是清除数据块长度,数据传输模式,数据传输方向,数据传输使能,保留之前DMA使能的设置
    SDIO->DCTRL &= ~(1<<2);              //数据块传输  bit2位数据传输模式  0位块数据传输
    SDIO->DCTRL |= u16block&0xF0;    //数据块长度 块大小为bit3--bit7
    SDIO->DCTRL &= ~(1<<1);             //数据由控制器向外设发送  bit1为数据传输方向 0表示控制器向卡传输  即主机输出数据
    SDIO->DCTRL |= (1<<3);              //使能DMA  bit3位DMA使能  1表示使能DMA
    SDIO->DCTRL |=0x01;              //使能传输  bit0为数据传输使能位 1 表示开始传输数据
八度空间
4楼-- · 2019-10-15 18:40
 精彩回答 2  元偷偷看……
不死鸟
5楼-- · 2019-10-15 23:52
八度空间 发表于 2017-1-11 20:26
SDIO->DCTRL |= ((u16block&0x1F)

哦哦,你说的是这个,我传入的u16block本身就是移位完成的。就是下面这种模式
#define SDIO_DataBlockSize_1b               ((uint32_t)0x00000000)
#define SDIO_DataBlockSize_2b               ((uint32_t)0x00000010)
#define SDIO_DataBlockSize_4b               ((uint32_t)0x00000020)
#define SDIO_DataBlockSize_8b               ((uint32_t)0x00000030)
#define SDIO_DataBlockSize_16b              ((uint32_t)0x00000040)
#define SDIO_DataBlockSize_32b              ((uint32_t)0x00000050)
#define SDIO_DataBlockSize_64b              ((uint32_t)0x00000060)
#define SDIO_DataBlockSize_128b             ((uint32_t)0x00000070)
#define SDIO_DataBlockSize_256b             ((uint32_t)0x00000080)
#define SDIO_DataBlockSize_512b             ((uint32_t)0x00000090)
#define SDIO_DataBlockSize_1024b            ((uint32_t)0x000000A0)
#define SDIO_DataBlockSize_2048b            ((uint32_t)0x000000B0)
#define SDIO_DataBlockSize_4096b            ((uint32_t)0x000000C0)
#define SDIO_DataBlockSize_8192b            ((uint32_t)0x000000D0)
#define SDIO_DataBlockSize_16384b           ((uint32_t)0x000000E0)

不过你的代码我理解上有点问题,不知道你说的u16block是什么样的格式,如果是块大小,如1,2,3,那么貌似会有问题,bit3是DMA使能位,bit4--bit7是数据块长度位,
SDIO->DCTRL |= ((u16block&0x1F)<<3);是想把数据块大小和DMA使能同时设置么?
这个语句里(u16block&0x1F)的bit4会一直是1吧?bit0会受到u16block的数据影响,进而影响到DMA使能位,您看是么?


八度空间
6楼-- · 2019-10-16 03:57
不死鸟 发表于 2017-1-12 10:15
哦哦,你说的是这个,我传入的u16block本身就是移位完成的。就是下面这种模式
#define SDIO_DataBlockSi ...

如果你这个u16block变量传入的时候已经移位了,设置寄存器的时候就不用再移位了,否则就要移位
