一种特别的数码管显示问题求助

2019-10-15 17:31发布

16823 9

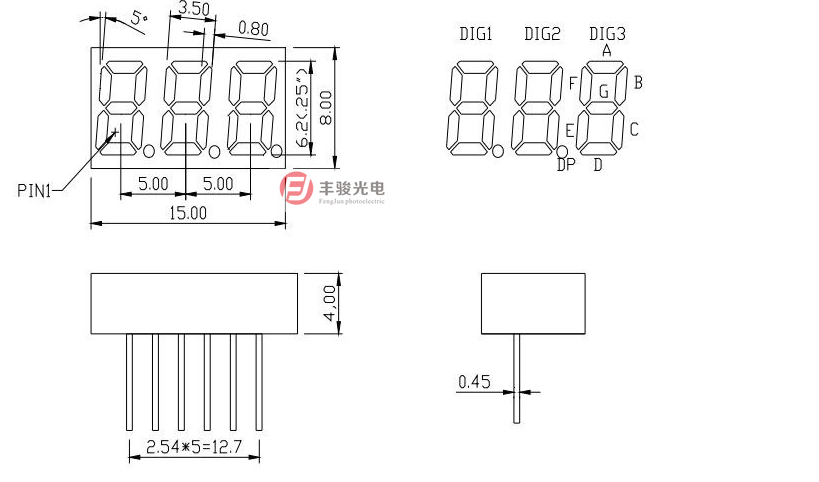

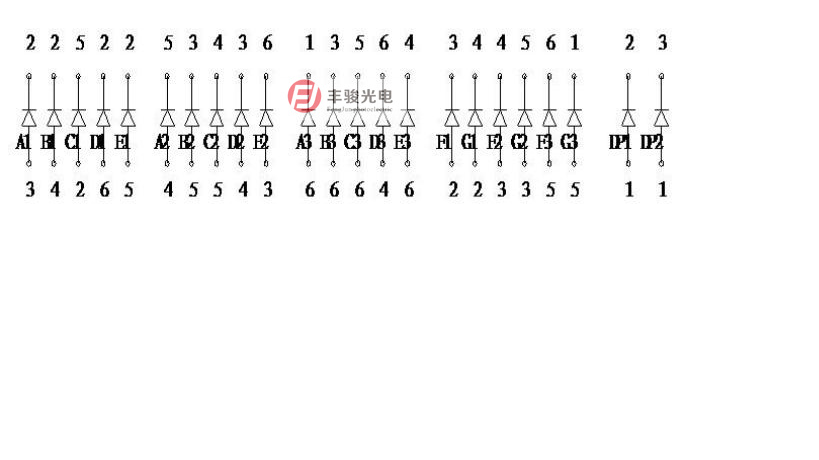

最近要用到一种数码管，8段的三位一体数码管，但是只有6个引脚，具体原理图如下，采用一段一段的点亮的方式会使其他的段也亮起来，产生乱码，除非其他脚悬空，难道每次都要把其他的口配置为高阻态吗？有些不懂，不知道有没有人用过，求帮助。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

9条回答

1楼-- · 2019-10-15 19:52

这个得加入悬空高阻进行配合，不然没办法弄

2楼-- · 2019-10-15 20:09

确实没什么好办法，建议换单个的吧，这种配置起来确实麻烦不少

3楼-- · 2019-10-16 00:09

用过4位一体的，8+4,12脚,
3位的应该也有，好好找找

4楼-- · 2019-10-16 03:51

精彩回答 2 元偷偷看……

5楼-- · 2019-10-16 06:53

用锁存器，动态扫描，51有很多这种例程，可以节省引脚

6楼-- · 2019-10-16 10:09

jinggx 发表于 2017-1-3 12:53
你这个简单得很，不过是动态扫描一下而已，和LED点阵实际上是一样的。

点阵扫描我会的，和那个不一样
