STM32F103C8T6与TLC5618通信的问题

2019-10-15 18:09发布

STM32F103C8T6与TLC5618实现DA输出功能,现在问题是TLC5618没有任何输出,OUTA和OUTB输出都是0V,
找不到问题原因,希望高手能指点一下软硬件方面有什么错误。

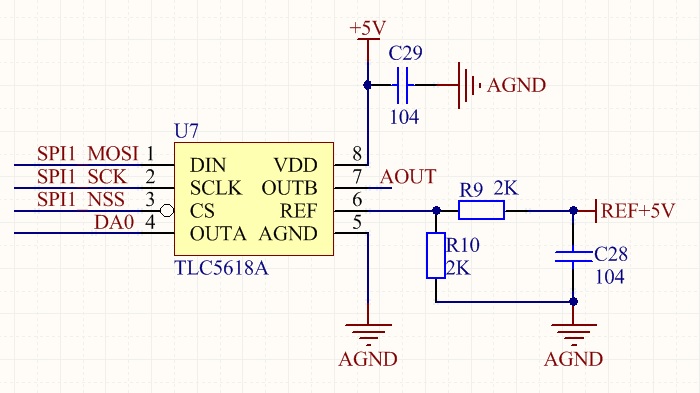

原理图:

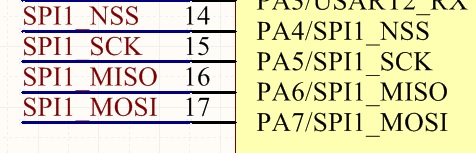

STM32F103C8T6 SPI1 STM32F103C8T6 SPI1

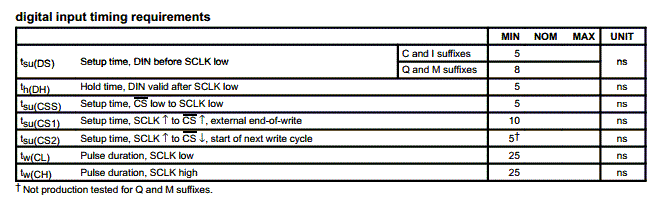

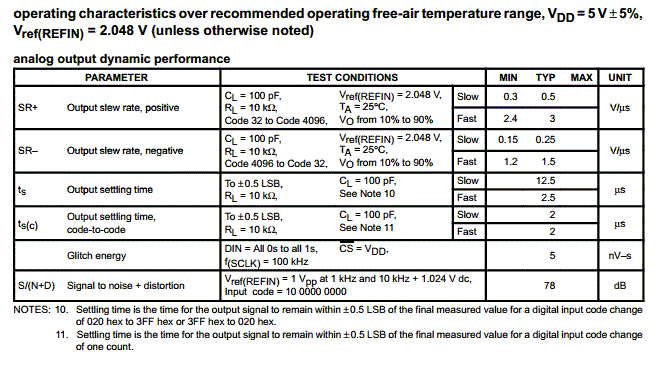

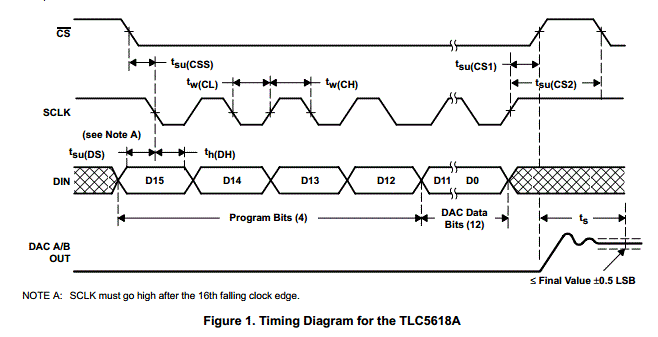

TLC5618时序图和表格

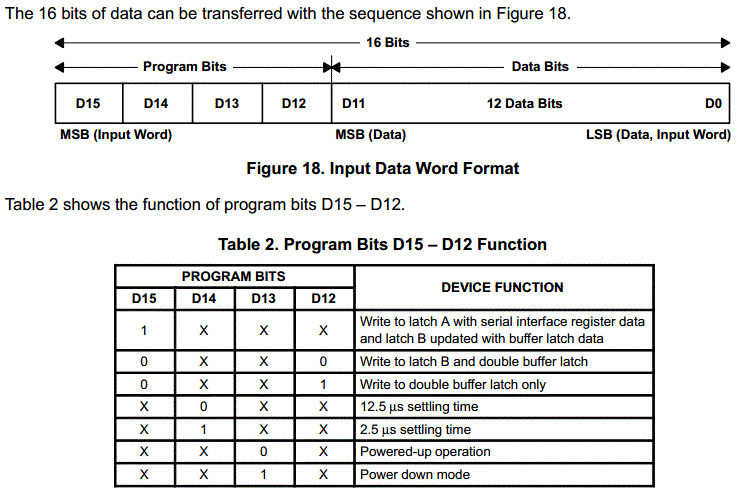

TLC5618输入数据格式
TLC5618数据格式 TLC5618数据格式
代码:
(1)SPI1初始化:
void SPI1_Config(void)
{
        GPIO_InitTypeDef GPIO_InitStructure;
        SPI_InitTypeDef  SPI_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);

        GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 |GPIO_Pin_6| GPIO_Pin_7;
        GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
        GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
        GPIO_Init(GPIOA, &GPIO_InitStructure);
        GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
        GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
        GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
        GPIO_Init(GPIOA, &GPIO_InitStructure);

        SPI_InitStructure.SPI_Direction = SPI_Direction_1Line_Tx;//单工输出
        SPI_InitStructure.SPI_Mode = SPI_Mode_Master;     //主机模式
        SPI_InitStructure.SPI_DataSize = SPI_DataSize_16b; //16位SPI
        SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;       //时钟悬空高电平
        SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;      //在第一个时钟(下降沿)采集数据
        SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;                  //Nss使用软件控制
        SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_4;
        SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;//从最高位开始传输
        SPI_InitStructure.SPI_CRCPolynomial = 7;

        SPI_Cmd(SPI1, ENABLE);
        SPI_Init(SPI1, &SPI_InitStructure);

        GPIO_SetBits(GPIOA,GPIO_Pin_4|GPIO_Pin_6|GPIO_Pin_7);
        GPIO_SetBits(GPIOA,GPIO_Pin_5);
}


(2)TLC5618 DA输出函数
#define        DA_Start()        GPIO_ResetBits(GPIOA,GPIO_Pin_4)
#define        DA_End()        GPIO_SetBits(GPIOA,GPIO_Pin_4)

void        DA_Output(uint16_t v0,uint16_t v1)
{
        DA_Start();
        SPI1_WriteReadData(0x0000|(v1&0x0FFF));
        DA_End();

        DelayMS(1);

        DA_Start();
        SPI1_WriteReadData(0x8000|(v0&0x0FFF));
        DA_End();
}

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
