向高手们求助关于AD接地方面的问题

2019-10-15 18:46发布

站内问答 / STM32/STM8
14860 17 1232

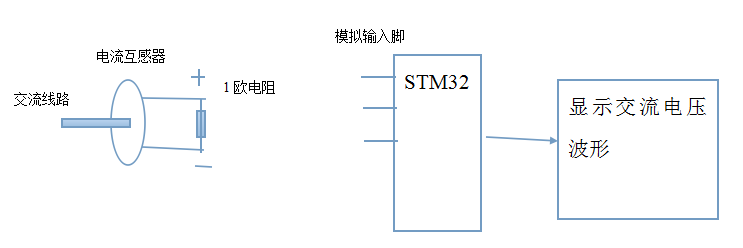

我想用电流互感器把交流信号采集进来，做一下调理，做成一个采集电路，然后用战舰板子采集这个信号，现在就是不知道采集电路和战舰板子要怎么连接在一起 ，要共地吗？怕烧啊！
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
17条回答
mzwhhwj
1楼-- · 2019-10-15 21:44
回复【3楼】正点原子:
---------------------------------
有电流互感器，就不怕被烧，交流电已经被隔离了，选择合适的负载电阻，让负载电阻两端的电压最大不超过3.3V就可以，不过STM32不能采集负压，信号还要经过处理才能进STM32的ADC
xuande
2楼-- · 2019-10-15 22:11
只共地，就不会烧。只摸一根220v电线，不会电到人。

调理电路，要注意器件防护，过压、过流的防护。

ps      楼下有人质疑了，改一下：

“ 只要脚下够干燥，只摸一根220v电线，不会电到人。 ”




正点原子
3楼-- · 2019-10-16 03:45
你那个是互感器,感应出来多高的电压啊?
mzwhhwj
4楼-- · 2019-10-16 09:37
 精彩回答 2  元偷偷看……
正点原子
5楼-- · 2019-10-16 15:10
回复【5楼】mzwhhwj:
---------------------------------
恩
科学怪人
6楼-- · 2019-10-16 17:20
回复【6楼】正点原子:
---------------------------------
采集进来的电流信号只有1毫安多，加一个620欧姆的电阻，差不多到正负1V峰值，经过调理和分压，输出差不多1V，现在就是想知道采集电路和板子要怎么接，是不是要共地？战舰板子引出好多GND，这些地都是连在一起的吗？
还有那个数字地和模拟地，搞不清楚
